10–600มล.ปริมาณแนะนำต่อภาชนะ
~170°Cหัวปั๊มเฟืองเหล็กหล่อทนร้อนได้ประมาณ
4ลิตร/นาทีอัตราไหลสูงสุด (วัดกับน้ำมันขาว)
0.01–999.9วินาทีตั้งเวลาเทต่อรอบ
1–59,999ครั้งตัวนับจำนวนที่เท
220V · 150Wไฟบ้าน ตัวเครื่องบรรจุ
ข้อมูลหลัก
ชนิด: เครื่องบรรจุของเหลว ปั๊มเฟือง 1 หัว ควบคุมปริมาณด้วยเวลา (ตั้งเวลา = ตั้งปริมาณ)
การเท: กดปุ่มที่ด้ามจับ 1 ครั้ง = เท 1 รอบ หัวเทโลหะทรงตัว L
ความร้อน: หลอมเทียนในถังให้ความร้อน — ตัวเครื่องบรรจุไม่มีฮีตเตอร์ในตัว ตามข้อมูลสินค้า
ชนิด: เครื่องบรรจุของเหลว ปั๊มเฟือง 1 หัว ควบคุมปริมาณด้วยเวลา (ตั้งเวลา = ตั้งปริมาณ)
การเท: กดปุ่มที่ด้ามจับ 1 ครั้ง = เท 1 รอบ หัวเทโลหะทรงตัว L
ความร้อน: หลอมเทียนในถังให้ความร้อน — ตัวเครื่องบรรจุไม่มีฮีตเตอร์ในตัว ตามข้อมูลสินค้า
ใช้เทอะไรได้ Applications ตามข้อมูลสินค้า
เทียนหอมในแก้วเทียนไขเทียนถ้วยทีไลต์เนยตะเกียง / น้ำมันตะเกียงขี้ผึ้ง / พาราฟินหลอมเหลวน้ำมันหล่อลื่นของเหลวทั่วไปเทียนที่ยังไม่หลอม / มีเศษแข็ง → ห้ามใช้
รหัสสินค้าที่คู่มือนี้ครอบคลุม Product code ตามข้อมูลสินค้า
| รหัส | รุ่น | สิ่งที่อยู่ในชุด | ปริมาณแนะนำ | ไฟฟ้า |
|---|---|---|---|---|
| 35241 | LZ-1-HEAT | ตัวเครื่องบรรจุ LZ-1 + ถังให้ความร้อนสแตนเลส + รถเข็นโครงสแตนเลส 2 ชั้น มีล้อ | 10–600 มล. | AC 220V |
ค่าทั้งหมดเป็นค่าอ้างอิงตามข้อมูลสินค้า (วัดกับน้ำมันขาว) ยืนยันกับฝ่ายขายก่อนสั่งซื้อ · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
1 สิ่งที่อยู่ในชุด และสเปก · หน้า 2
2 ส่วนประกอบ 11 จุด · หน้า 3
3 หลักการทำงาน · หน้า 4
4 ติดตั้ง / เตรียมหน้างาน · หน้า 5
5 ขั้นตอนเทเทียน 6 ขั้น · หน้า 6
6 ตั้งค่าแผง และคำนวณเวลา · หน้า 7
7 วัตถุดิบ / ดูแลรักษา · หน้า 8
8 แก้ปัญหา / ความปลอดภัย · หน้า 9
9 คำถามที่พบบ่อย / ติดต่อ · หน้า 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
สิ่งที่อยู่ในชุด และสเปก
SET CONTENTS & SPECIFICATIONS

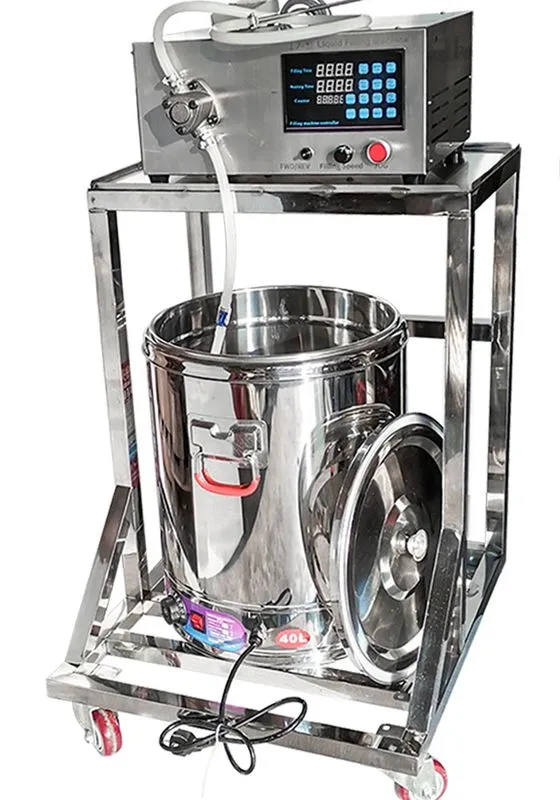

ภาพชุดพร้อมหมายเลข The set ตามข้อมูลสินค้า
12345678ของในชุด What's in the set
| 1 | ตัวเครื่องบรรจุ LZ-1 | กล่องสแตนเลส จอดิจิทัล 3 แถว ปั๊มเฟือง 1 หัว วางชั้นบน ตามข้อมูลสินค้า |

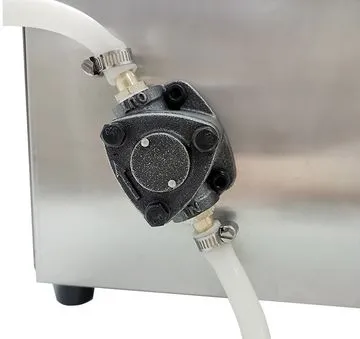

| 2 | หัวปั๊มเฟือง | เหล็กหล่อสีดำ ด้านซ้ายหน้าเครื่อง ทนร้อน ~170°C ตามข้อมูลสินค้า |
| 3 | ท่อดูด + ตะแกรงกรอง | ท่อซิลิโคน ~1.2 ม. จุ่มลงในถัง ปลายมีตะแกรง ตามข้อมูลสินค้า |
| 4 | ถังให้ความร้อน | สแตนเลสทรงกระบอก หูจับแดง ใช้หลอมเทียน ตามข้อมูลสินค้า |
| 5 | ฝาถัง | ฝาสแตนเลส ปิดกันฝุ่นและเก็บความร้อน |
| 6 | ชุดควบคุมความร้อนของถัง | อยู่ที่ฐานถัง (สวิตช์/ปุ่มปรับ) · ช่วงอุณหภูมิ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| 7 | รถเข็นโครงสแตนเลส 2 ชั้น | ชั้นบนวางเครื่อง ชั้นล่างวางถัง ตามข้อมูลสินค้า |
| 8 | ล้อ 4 ล้อ | เข็นย้ายระหว่างโต๊ะงานได้ ตามข้อมูลสินค้า |
ต้องยืนยันกับฝ่ายขายก่อนสั่ง
- ขนาดถังให้ความร้อน (มีขนาด 40 / 80 ลิตร)
- อุณหภูมิที่ถังตั้งได้
- สายให้ความร้อนสำหรับท่อ/หัวปั๊ม รวมในชุดหรือไม่
- แผงภาษาอังกฤษ · ชนิดปลั๊ก · แป้นเหยียบ (รุ่นทางเลือก)
ตารางสเปกตัวเครื่องบรรจุ Specifications ตามข้อมูลสินค้า
| ชื่อ | เครื่องบรรจุของเหลว | รุ่น | LZ-1 (ชุด LZ-1-HEAT) |
|---|---|---|---|
| ไฟฟ้า | AC 220V | กำลังไฟ | 150W (ตัวเครื่องบรรจุ) |
| ขนาดเครื่อง | 410 × 360 × 200 มม. | น้ำหนักเครื่อง | ~10.5 กก. |
| ตั้งเวลาเท | 0.01–999.9 วินาที | อัตราไหลสูงสุด | 4 ลิตร/นาที * |
| ตัวนับ | 1–59,999 ครั้ง | หัวเท (ขนาดนอก) | 7 มม. |
| ปริมาณแนะนำ | 10–600 มล. / ภาชนะ | ความแม่นยำ | ±1.5% (คลาดเคลื่อนขั้นต่ำ ±2 ก.) * |
| ปั๊ม | ปั๊มเฟืองเหล็ก | วัสดุตัวเครื่อง | สแตนเลส |
| จอแสดงผล | 3 แถว — บน: เวลาเท (Filling Time) · กลาง: เวลาพักระหว่างรอบ (Waiting Time) · ล่าง: จำนวนนับ (Counter) | ||
| หีบห่อ | เครื่องเปล่า 570 × 450 × 330 มม. ~14 กก. · ทั้งชุด (เครื่อง + ถัง + รถเข็น) ~870 × 610 × 660 มม. ~38 กก. | ||
* ค่าในตารางวัดกับน้ำมันขาว ของเหลวที่ความหนืดและการไหลต่างกัน (เช่น เทียนหลอม เนยตะเกียง) จะได้ความเร็วและความแม่นยำต่างไป — ยืนยันกับฝ่ายขายก่อนสั่ง และทดลองเทจริงทุกครั้ง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2

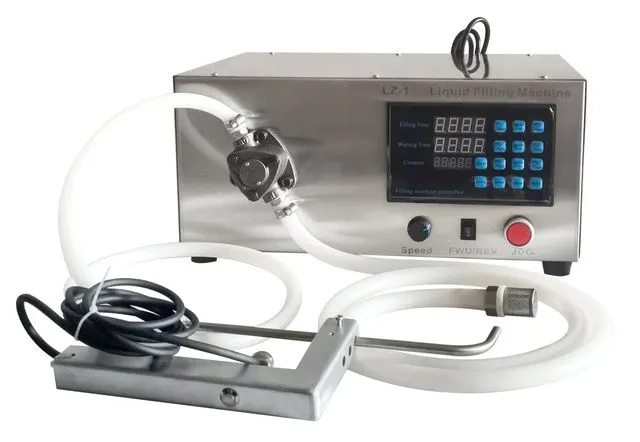

ส่วนประกอบของเครื่อง 11 จุด
MACHINE COMPONENTS
1234567891011ชื่อชิ้นส่วนและหน้าที่ Parts & functions ตามข้อมูลสินค้า
| 1 | ท่อออก (~0.6 ม.) | ท่อซิลิโคนจากปั๊มไปหัวเท — เทียนหลอมไหลผ่านท่อนี้ไปลงแก้ว |
| 2 | หัวปั๊มเฟือง | เหล็กหล่อ/เหล็กกล้า ทนร้อนได้ประมาณ 170°C โครงสร้างเรียบง่าย ไม่อุดตันง่าย ถอดล้างได้ (ดูหน้า 9) |

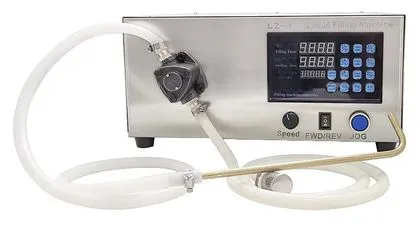

| 3 | แผงควบคุมดิจิทัล | จอ LED 3 แถว (เวลาเท / เวลาพัก / จำนวนนับ) + ปุ่มตั้งค่า 4×4 (ดูหน้า 7) |
| 4 | คลิปโลหะ | ยึดปลายท่อออกเข้ากับก้านหัวเท ไม่ให้ท่อหลุดตอนเท |
| 5 | หัวเท ทรงตัว L | ก้านโลหะ (ทองแดง) ปลายงอลง ขนาดนอก 7 มม. ทนทาน ปรับทิศทางได้ |
| 6 | ปุ่มปรับความเร็ว (Speed) | หมุนปรับรอบปั๊ม เร็ว/ช้า — ช้า = ไหลนุ่ม กระเซ็นน้อย · เร็ว = เทได้เร็วขึ้น |
| 7 | สวิตช์เดินหน้า/ถอยหลัง (FWD/REV) | กลับทิศปั๊ม — ถอยหลังใช้ดูดของเหลวกลับ ลดหยดค้างที่ปลายหัวเท / ไล่ท่อ |
| 8 | ปุ่มจ็อก (JOG) | กดค้าง = ปั๊มหมุน ปล่อย = หยุด ใช้เติมของเหลวเข้าท่อ อุ่นท่อ ไล่ท่อ |
| 9 | ตะแกรงกรอง | ที่ปลายท่อดูด กันเศษแข็ง/ไส้เทียน/สิ่งแปลกปลอมเข้าปั๊ม |
| 10 | ท่อดูด (~1.2 ม.) | ท่อซิลิโคนจากถังให้ความร้อนขึ้นปั๊ม จุ่มให้ปลายจมในของเหลวเสมอ |

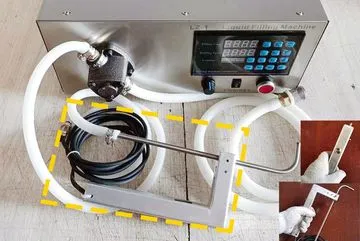

| 11 | ด้ามจับโลหะ + ปุ่มกดมือ | รุ่นอัปเกรด ด้ามโลหะกันความร้อน จับถนัด · ปุ่มกดแทนแป้นเหยียบ กด 1 ครั้ง = เท 1 รอบ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงาน
WORKING PRINCIPLE
ผังการไหลของเทียนหลอม Flow diagram คำแนะนำทั่วไป
1หลอมเทียนหลอมเหลวในถังให้ความร้อน
2ดูดปั๊มเฟืองดูดผ่านตะแกรงและท่อดูด
3ส่งของเหลวไหลตามท่อออกไปหัวเท
4กดปุ่มกดที่ด้ามจับ 1 ครั้ง = เท 1 รอบ
5เท + หยุดปั๊มหมุนตามเวลาที่ตั้ง แล้วหยุดเอง
6นับตัวนับบนจอ +1 ทุกครั้งที่เท
ควบคุมปริมาณด้วย "เวลา" Time = volume ตามข้อมูลสินค้า
- ปั๊มเฟืองดูดของเหลวในปริมาณคงที่ต่อรอบหมุน — ยิ่งปั๊มหมุนนาน ของเหลวออกยิ่งมาก
- จึงตั้งเวลาเท (Filling Time) แทนการตั้ง มล. โดยตรง แล้วทดลองเทจริงเพื่อหาเวลาที่ได้ปริมาณตามต้องการ (วิธีคำนวณหน้า 7)
- เวลาเดียวกัน ปริมาณจะเท่ากันทุกแก้ว ถ้าความเร็ว (Speed) และอุณหภูมิของเหลวคงที่
- เทียนเย็นลง = ข้นขึ้น = ไหลช้าลง ปริมาณต่อรอบจะลดลง — รักษาอุณหภูมิในถังให้คงที่ตลอดงาน
- เวลาพัก (Waiting Time) คือช่วงหยุดระหว่างรอบ ใช้เมื่อเทต่อเนื่องอัตโนมัติ ให้เวลาเลื่อนแก้วใบถัดไป
แถวบน · Filling Timeเวลาเทต่อรอบ (วินาที)
แถวกลาง · Waiting Timeเวลาพักระหว่างรอบ (วินาที)
แถวล่าง · Counterจำนวนครั้งที่เทแล้ว (1–59,999)
ทำไมต้องมีถังให้ความร้อน Why a heating tank ตามข้อมูลสินค้า
ตัวเครื่องบรรจุไม่มีฮีตเตอร์ในตัว
เทียน ขี้ผึ้ง และเนยตะเกียงต้องหลอมเป็นของเหลวในถังให้ความร้อนก่อนจึงจะเทได้ ปั๊มส่งได้เฉพาะของเหลว ถ้าดูดเทียนที่ยังแข็งหรือเป็นก้อน ปั๊มจะติดและเสียหาย
ท่อและหัวปั๊มก็ต้องอุ่น
ท่อและหัวปั๊มที่เย็นจะทำให้เทียนแข็งตัวในทางเดินทันที → อุดตัน จึงต้องอุ่นด้วยน้ำมันร้อนก่อนเท และไล่ด้วยน้ำมันหลังเททุกครั้ง (ขั้นตอนหน้า 6)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
ติดตั้ง / เตรียมหน้างาน
INSTALLATION & SITE PREPARATION
ไฟฟ้าที่ต้องเตรียม Power
| อุปกรณ์ | ไฟฟ้า | ข้อควรทำ |
|---|---|---|
| ตัวเครื่องบรรจุ | AC 220V · 150W ตามข้อมูลสินค้า | เสียบเต้ารับไฟบ้าน 220V ที่มีสายดินได้ · สวิตช์ไฟและฟิวส์อยู่ด้านหลังเครื่อง |
| ถังให้ความร้อน | 220V · กำลังไฟ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน | ถังกินไฟมากกว่าตัวเครื่อง ให้แยกเต้ารับ ไม่เสียบพ่วงรางปลั๊กเดียวกันหลายตัว ให้ช่างไฟตรวจขนาดสายและเบรกเกอร์ คำแนะนำทั่วไป |
ชนิดปลั๊กที่ติดมากับเครื่องและถัง ข้อมูลสินค้ายังไม่ระบุ — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
สถานที่ตั้ง Location คำแนะนำทั่วไป
- พื้นเรียบ แข็งแรง ทั้งชุดหนักรวม ~38 กก. (ไม่รวมเทียนในถัง) ล็อกล้อเมื่อทำงาน
- โต๊ะเทอยู่ใกล้รถเข็น ท่อออกยาว ~0.6 ม. ต้องเอื้อมถึงแก้วโดยไม่ดึงท่อตึง
- อากาศถ่ายเทดี ไอเทียนหอม/น้ำหอมระเหยตอนหลอม
- ห่างวัสดุไวไฟ และเปลวไฟ ถังและท่อร้อนตลอดงาน
ของที่ควรเตรียม Checklist
- เต้ารับ 220V มีสายดิน แยกสำหรับเครื่องและถัง
- น้ำมันขาว (แนะนำ) หรือน้ำมันพืช สำหรับอุ่น/ไล่ท่อ
- ภาชนะรับน้ำมันอุ่นท่อ (ถ้วยโลหะ/ถังเล็ก)
- ตาชั่งดิจิทัล สำหรับทดลองหาเวลาเท
- ถุงมือกันความร้อน ผ้ากันเปื้อน แว่นตา
- แก้ว/ถ้วยเทียน วางเรียงบนถาด ไส้เทียนติดแล้ว
- เทอร์โมมิเตอร์วัดอุณหภูมิเทียนหลอม
ประกอบชุดครั้งแรก First assembly คำแนะนำทั่วไป
1วางรถเข็นล็อกล้อ วางถังชั้นล่าง เครื่องชั้นบน
›
2ต่อท่อดูดต่อเข้าปั๊ม ปลายตะแกรงจุ่มลงก้นถัง
›
3ต่อท่อออกต่อเข้าหัวเท ยึดคลิปโลหะให้แน่น
›
4ต่อสายปุ่มกดเสียบสายด้ามจับเข้าเครื่อง
›
5ทดลองด้วยน้ำมันก่อนใช้เทียนจริง (ตารางด้านล่าง)
ทดสอบครั้งแรกด้วยน้ำมัน (ยังไม่ใช้เทียน) First test คำแนะนำทั่วไป
| ที่ | ทำอะไร | ดูอะไร |
|---|---|---|

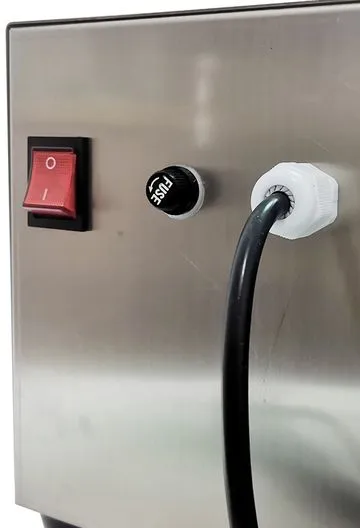

| 1 | เปิดสวิตช์ด้านหลัง | จอติดครบ 3 แถว ไม่มีกลิ่นไหม้ |
| 2 | จุ่มท่อดูดในน้ำมันขาว กด JOG ค้าง | น้ำมันขึ้นเต็มท่อ ไหลออกหัวเท ข้อต่อไม่รั่ว |
| 3 | ตั้งเวลาเท 2 วินาที กดปุ่มที่ด้ามจับ | ปั๊มหมุนแล้วหยุดเอง ตัวนับ +1 |
| 4 | สลับ FWD/REV ลองถอยหลังสั้น ๆ · ปรับ Speed | น้ำมันไหลย้อนกลับจากปลายหัวเท · สายน้ำมันแรง/เบาตาม Speed |
ขนาดตัวเครื่องบรรจุ Dimensions ตามข้อมูลสินค้า
ขนย้าย Handling คำแนะนำทั่วไป
- หีบห่อทั้งชุด ~870 × 610 × 660 มม. ~38 กก. ตามข้อมูลสินค้า — ยก 2 คน
- เข็นย้ายเมื่อถังว่างและเย็นเท่านั้น ห้ามเข็นขณะมีเทียนร้อนในถัง
- ยกตัวเครื่องที่ฐาน/หูหิ้วด้านบน ไม่ยกที่ท่อหรือหัวปั๊ม
ห้าม อุ่นท่อด้วยน้ำร้อน (ไอน้ำ + สนิมในปั๊มเฟือง ใช้น้ำมันเท่านั้น) · ฉีดน้ำใส่ตัวเครื่อง/แผงควบคุม · เดินปั๊มตัวเปล่านาน ๆ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ขั้นตอนเทเทียน 6 ขั้น
CANDLE FILLING PROCEDURE
1หลอมหลอมในถังให้ความร้อน
›
2อุ่นท่อวนน้ำมันร้อนหลายนาที
›
3ตั้งเวลาเวลาเท / เวลาพัก
›
4ทดลองชั่งเท ชั่ง ปรับเวลา
›
5เทจริงกดปุ่ม 1 ครั้ง ต่อ 1 แก้ว
›
6ไล่ท่อเดินน้ำมันไล่ก่อนเลิก
- หลอมเทียนในถังให้ความร้อน — ใส่เทียน/ขี้ผึ้ง/เนยตะเกียงลงถัง ปิดฝา เปิดความร้อน รอจนหลอมเป็นของเหลวทั้งหมด ไม่มีก้อนค้าง แล้วจึงจุ่มท่อดูด ตามข้อมูลสินค้า · อุณหภูมิหลอม/เทให้ใช้ตามสูตรเทียนของลูกค้า คำแนะนำทั่วไป
- อุ่นท่อและหัวปั๊มด้วยน้ำมันร้อน — จุ่มท่อดูดในน้ำมันร้อน (น้ำมันขาว หรือน้ำมันพืช) กด JOG / เทวนกลับลงภาชนะ สักหลายนาทีจนท่อและหัวปั๊มร้อนทั่ว แล้วค่อยย้ายท่อดูดลงถังเทียน ตามข้อมูลสินค้า
- ตั้งเวลาเท และเวลาพัก ที่แผงควบคุม (หน้า 7) · ครั้งแรกเริ่มที่ค่าน้อยก่อน เช่น เวลาเท 2 วินาที แล้วค่อยเพิ่ม คำแนะนำทั่วไป
- ทดลองเท แล้วชั่ง — เทลงแก้วเปล่า 3 ใบ ชั่งน้ำหนักบนตาชั่ง คำนวณเวลาใหม่ (สูตรหน้า 7) ปรับจนได้ปริมาณตามต้องการ เทส่วนที่ทดลองกลับลงถังได้

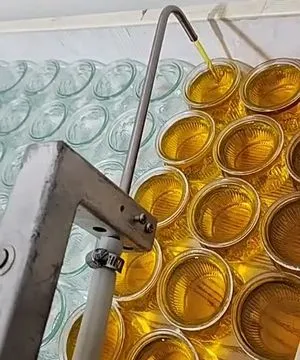

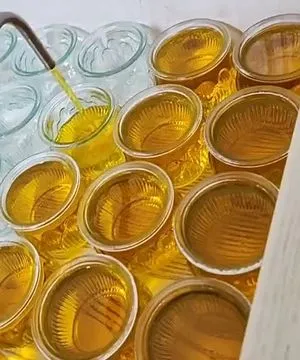

- เทจริง — ถือด้ามจับ เล็งหัวเทกลางแก้ว กดปุ่ม 1 ครั้ง = เท 1 แก้ว รอหยุดไหลก่อนเลื่อนไปแก้วถัดไป · สุ่มชั่งซ้ำทุก ๆ ช่วง ถ้าน้ำหนักเปลี่ยนให้ตรวจอุณหภูมิถัง
- ไล่ท่อด้วยน้ำมันหลังเท — ย้ายท่อดูดจากถังเทียนลงน้ำมันร้อน เดินปั๊มไล่สั้น ๆ ให้เทียนที่ค้างในปั๊ม/ท่อออกมาหมด ครั้งหน้าจะไม่อุดตัน (ขั้นนี้ไม่ต้องอุ่นเพิ่ม) ตามข้อมูลสินค้า
น้ำมันที่ใช้อุ่น / ไล่ท่อ Pre-heating oil ตามข้อมูลสินค้า
✓ น้ำมันขาวร้อน — แนะนำเช่น น้ำมันเครื่องจักรเย็บผ้า ไม่มีสี ไม่มีกลิ่น ต้นทุนต่ำ
✓ น้ำมันพืชร้อนเช่น น้ำมันคาโนลา หาง่าย แต่ต้นทุนสูงกว่า
✕ เทียน/เนยที่ร้อน — ห้ามใช้อุ่นท่อเย็นตัวเร็ว แข็งตัวในท่อ เกิดการอุดตันทันที

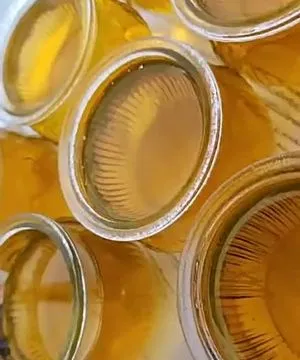

ตรวจแก้วที่เทแล้ว Quality check คำแนะนำทั่วไป
| ตรวจ | ดูอะไร | ถ้าไม่ผ่าน |
|---|---|---|
| ปริมาณ | ระดับเท่ากันทุกแก้ว สุ่มชั่งได้ตามค่า | ตรวจอุณหภูมิถัง ชั่งหาเวลาใหม่ (หน้า 7) |
| หยด / คราบ | ไม่มีหยดเลอะขอบแก้ว | ใช้ REV ดูดกลับ ลด Speed (หน้า 9) |
| ผิวหน้าเทียน | ไม่มีฟอง ไม่กระเซ็น | ลด Speed เทใกล้ปากแก้ว |
| ไส้เทียน | ไส้ตั้งตรงกลางแก้ว ไม่ล้ม | เล็งหัวเทกลางแก้ว ไม่เทแรงใส่ไส้ |
ห้ามใช้น้ำร้อนอุ่นท่อ · น้ำมันที่ใช้ไล่ท่ออาจปนเทียนเล็กน้อย ให้แยกภาชนะไว้ใช้อุ่น/ไล่ท่อครั้งต่อไป ไม่เทลงแก้วเทียนขาย คำแนะนำทั่วไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ตั้งค่าแผงควบคุม และคำนวณเวลาเท
CONTROL PANEL & TIME CALCULATION
ปุ่มและสวิตช์ Controls ตามข้อมูลสินค้า
| Filling Time | เวลาเทต่อรอบ 0.01–999.9 วินาที |
| Waiting Time | เวลาพักระหว่างรอบ (โหมดเทต่อเนื่อง) |
| Counter + reset | นับจำนวนครั้งที่เท · ปุ่ม reset ล้างตัวนับ |
| Speed (ปุ่มหมุน) | ปรับรอบปั๊ม เร็ว/ช้า |
| FWD/REV | เดินหน้า = เท · ถอยหลัง = ดูดกลับ/ไล่ท่อ |
| JOG | กดค้างให้ปั๊มหมุน ปล่อยหยุด |
| ปุ่มที่ด้ามจับ | กด 1 ครั้ง = เท 1 รอบตามเวลาที่ตั้ง |
ขั้นตอนตั้งเวลา Setting the time คำแนะนำทั่วไป
- ปุ่มสีน้ำเงินบนแผงมีชุด set / exit (เข้า–ออกโหมดตั้ง) ปุ่มเลื่อนหลัก และปุ่มเพิ่มค่า สำหรับแถว Filling Time และ Waiting Time
- กด set ของแถวที่จะตั้ง → หลักตัวเลขกะพริบ → เลื่อนหลัก/เพิ่มค่า จนได้ตัวเลขที่ต้องการ → กด exit เพื่อบันทึก
- ลำดับกดปุ่มละเอียดและการสลับโหมดเทด้วยมือ/เทต่อเนื่องอัตโนมัติ — ดูป้ายบนปุ่มของเครื่องที่ได้รับ หรือสอบถามฝ่ายขายขอคลิปสาธิต ⚠ ยังไม่ได้ยืนยัน
คำนวณเวลาเทจากปริมาณที่ต้องการ Time calculation คำแนะนำทั่วไป
เวลาใหม่ = เวลาเดิม × (น้ำหนักที่ต้องการ ÷ น้ำหนักที่ได้จริง)
ตัวอย่าง: ตั้งเวลาเท 2.00 วินาที เทลงแก้ว 3 ใบ ได้เฉลี่ย 80 กรัม แต่ต้องการ 120 กรัม → เวลาใหม่ = 2.00 × (120 ÷ 80) = 3.00 วินาที → ทดลองเท 3 ใบอีกรอบ ถ้ายังคลาดเล็กน้อยให้ปรับทีละ 0.05–0.1 วินาทีใช้น้ำหนัก (กรัม) ดีกว่าวัดปริมาตร เพราะเทียนหลอมวัดระดับยาก · หักน้ำหนักแก้วเปล่าก่อน (กด Tare ที่ตาชั่ง)
- ห้ามเปลี่ยน Speed หลังหาเวลาได้แล้ว — ความเร็วเปลี่ยน ปริมาณต่อวินาทีเปลี่ยน ต้องชั่งหาใหม่
- ปริมาณน้อย (10–50 มล.) ใช้ Speed ช้า เวลานานขึ้น จะแม่นกว่าการตั้งเวลาสั้นมาก ๆ ที่ความเร็วสูง
- เปลี่ยนสูตรเทียน / ขนาดแก้ว / อุณหภูมิถัง ต้องชั่งหาเวลาใหม่ทุกครั้ง
เทด้วยปุ่มกด (แนะนำ) — คนถือด้ามจับ กด 1 ครั้งต่อ 1 แก้ว เหมาะกับแก้วที่วางไม่เป็นแถว ขนาดต่างกัน หรือต้องเล็งไส้เทียน
เทต่อเนื่อง (ใช้ Waiting Time) — ปั๊มเทและพักสลับกันเอง ผู้ใช้เลื่อนแก้วให้ทันในช่วงพัก ตั้งเวลาพักให้พอเลื่อนแก้ว ⚠ ยังไม่ได้ยืนยัน
ตารางบันทึกค่าที่ใช้ได้ผล Setting log — พิมพ์แล้วจดได้
| วันที่ | สูตรเทียน / ขนาดแก้ว | อุณหภูมิถัง | Speed | เวลาเท (วินาที) | น้ำหนักที่ได้ (กรัม) |
|---|---|---|---|---|---|
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
วัตถุดิบที่เหมาะ และการดูแลรักษา
MATERIALS & MAINTENANCE
ใช้กับอะไรได้ / ไม่เหมาะกับอะไร Materials
✓เทียนหอม / พาราฟิน / ไขถั่วเหลืองหลอมเป็นของเหลวใสแล้ว เทลงแก้ว/กระป๋อง ตามข้อมูลสินค้า
✓เนยตะเกียง / ขี้ผึ้งหลอมเหลวในถังก่อน เทลงถ้วยทีไลต์/ถ้วยตะเกียง ตามข้อมูลสินค้า
✓น้ำมัน / ของเหลวทั่วไปน้ำมันหล่อลื่น น้ำมันพืช ของเหลวไหลง่าย ตามข้อมูลสินค้า
ไม่เหมาะ / ต้องสอบถามก่อน
- เทียนที่ยังไม่หลอมหมด มีก้อน มีเศษไส้ หรือมีของแข็งผสม (กากเครื่องเทศ ดอกไม้แห้ง กากเพชร) — ติดตะแกรง/ติดเฟืองปั๊ม
- ของเหลวร้อนเกินกว่าที่หัวปั๊มทนได้ (~170°C) · สารกัดกร่อน กรด ด่างเข้มข้น ตัวทำละลายแรง
- ของเหลวที่มีน้ำปน (ทำให้ปั๊มเฟืองเหล็กเป็นสนิม) · ของเหลวไวไฟ/ระเหยง่ายใกล้ความร้อน — สอบถามฝ่ายขาย
ตารางดูแลรักษา Maintenance schedule คำแนะนำทั่วไป
| ความถี่ | รายการ | หมายเหตุ |
|---|---|---|
| ทุกครั้งหลังเท | ไล่ท่อด้วยน้ำมันร้อน จนน้ำมันที่ออกมาใส ไม่มีเทียนปน · เช็ดคราบเทียนที่หัวเทขณะยังอุ่น | ข้ามขั้นนี้ = อุดตันครั้งหน้า ตามข้อมูลสินค้า |
| ทุกวัน | ตรวจท่อซิลิโคน (ไม่แตก ไม่แข็ง ไม่ขุ่นมาก) · ตรวจคลิปโลหะยึดแน่น · เช็ดตัวเครื่องด้วยผ้าหมาด | ไม่ฉีดน้ำใส่ตัวเครื่อง |
| ทุกสัปดาห์ | ถอดตะแกรงกรองล้างเศษเทียน/ไส้ · ตรวจสายปุ่มกดที่ด้ามจับไม่ขาด ไม่โดนความร้อน | ตะแกรงตันทำให้ดูดไม่ขึ้น |
| ทุกเดือน | ถอดฝาหัวปั๊ม ดึงเฟืองล้างคราบเทียน หยอดน้ำมันหล่อลื่น ประกอบคืน · ทำความสะอาดถังให้ความร้อน | ทำตอนเครื่องเย็นและถอดปลั๊ก |
| เมื่อไม่ใช้นาน | ไล่ท่อด้วยน้ำมันให้ปั๊มมีฟิล์มน้ำมันเคลือบ (กันสนิม) · คลุมเครื่องกันฝุ่น ถอดปลั๊ก | ห้ามล้างปั๊มด้วยน้ำ |
ความถี่ข้างต้นเป็นคำแนะนำทั่วไป ปรับตามชั่วโมงการใช้งาน · ใช้เทียนสีเข้ม/กลิ่นแรง ควรไล่ท่อให้สะอาดก่อนเปลี่ยนสูตร กันสี/กลิ่นปนกัน
ล้างเฟืองปั๊ม Gear cleaning ตามข้อมูลสินค้า
- ปิดเครื่อง ถอดปลั๊ก รอให้อุ่นพอจับได้ (เทียนยังนิ่ม ล้างง่าย)
- คลายน็อตถอดฝาหน้าหัวปั๊ม
- ดึงเฟืองออก — ปกติดึงด้วยมือได้ ถ้าติดแน่นใช้คีมโดยพันผ้ารองก่อน กันฟันเฟืองเป็นรอย
- เช็ดคราบเทียนออก หยอดน้ำมันหล่อลื่นเล็กน้อย ประกอบคืน
อะไหล่สิ้นเปลือง Consumables
| ชิ้นส่วน | ลักษณะการสึก |
|---|---|
| ท่อซิลิโคน (ดูด/ออก) | แข็ง แตก ขุ่น จากความร้อน |
| ตะแกรงกรอง | ตัน ฉีก |
| ฟิวส์ด้านหลัง | ขาดเมื่อกระแสเกิน |
| เฟืองปั๊ม / ซีลหัวปั๊ม | สึก ทำให้ปริมาณลดลง |
ขนาดและการสั่งอะไหล่ — สอบถามฝ่ายขาย พร้อมแจ้งรหัส 35241 ⚠ ยังไม่ได้ยืนยัน
ตารางบันทึกการดูแล Maintenance log — พิมพ์แล้วจดได้
| วันที่ | รายการ (ล้างเฟือง / เปลี่ยนท่อ / ล้างตะแกรง ฯลฯ) | ผู้ทำ | หมายเหตุ |
|---|---|---|---|
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
แก้ปัญหาเบื้องต้น และความปลอดภัย
TROUBLESHOOTING & SAFETY
เทียนแข็งตัว อุดตันในปั๊ม — แก้ได้ 2 วิธี Clogging ตามข้อมูลสินค้า
วิธีที่ 1 · ใช้สายให้ความร้อน
พันสายให้ความร้อนรอบหัวปั๊ม เสียบไฟ รอประมาณ 10 นาที ให้หัวปั๊มร้อนจนเทียนข้างในละลาย แล้วเดินปั๊มไล่ด้วยน้ำมันร้อน · สายให้ความร้อนรวมในชุดหรือไม่ — สอบถามฝ่ายขาย
วิธีที่ 2 · ถอดล้างเฟือง
ถอดฝาปั๊ม ดึงเฟืองออก เอาเทียนที่ค้างออก หยอดน้ำมันหล่อลื่นแล้วประกอบคืน (ขั้นตอนหน้า 8) — ถ้าเฟืองแน่น ใช้คีมพันผ้าดึง
ห้ามใช้ไดร์เป่าผม / ปืนลมร้อน เป่าหัวปั๊มตรง ๆ หรือนาน ๆ อุณหภูมิสูงเกินจะทำให้ปั๊มเสียหาย
อาการที่พบบ่อย Troubleshooting
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| กดปุ่มแล้วไม่ไหล / ไหลน้อย | เทียนแข็งในท่อ/ปั๊ม · ท่อไม่ได้อุ่น · ปลายท่อดูดไม่จม · ตะแกรงตัน · สวิตช์อยู่ REV | แก้อุดตันตามด้านบน · อุ่นท่อด้วยน้ำมันร้อน · เติมเทียนในถัง · ล้างตะแกรง · สลับเป็น FWD |
| ปริมาณแต่ละแก้วไม่เท่ากัน | อุณหภูมิเทียนในถังไม่คงที่ · มีฟองอากาศในท่อ · ข้อต่อท่อหลวมดูดอากาศ · เปลี่ยน Speed ระหว่างงาน | รักษาอุณหภูมิถัง · กด JOG ไล่อากาศ · ขันข้อต่อ/คลิป · ไม่ปรับ Speed แล้วชั่งหาเวลาใหม่ (หน้า 7) |
| หยดค้างที่ปลายหัวเท / ลากสาย | ของเหลวค้างในหัวเทหลังปั๊มหยุด · Speed เร็วเกินไป | สลับ ถอยหลัง (REV) ดูดกลับสั้น ๆ แล้วกลับ FWD · ลด Speed · เช็ดปลายหัวเทขณะอุ่น |
| เทียนกระเซ็น / เป็นฟองในแก้ว | Speed เร็ว · หัวเทอยู่สูงจากแก้ว | ลด Speed · ลดระยะหัวเทให้ใกล้ปากแก้ว เล็งกลางแก้ว |
| ปั๊มหมุนแต่มีเสียงดังผิดปกติ | มีเศษแข็งเข้าเฟือง · เดินปั๊มตัวเปล่า | หยุดทันที ถอดล้างเฟือง ตรวจตะแกรง |
| เครื่องไม่ติด / จอดับ | ปลั๊กหลวม · สวิตช์หลังปิด · ฟิวส์ขาด | ตรวจปลั๊กและสวิตช์ · ถอดปลั๊กก่อน แล้วเปลี่ยนฟิวส์ที่ช่องด้านหลังให้ขนาดเท่าเดิม · ขาดซ้ำ หยุดใช้ |
| กดปุ่มที่ด้ามจับแล้วไม่ทำงาน | สายปุ่มหลุด/ขาด · ตั้งเวลาเท 0 | ตรวจการเสียบสาย · ตั้ง Filling Time ใหม่ |
| ท่อแข็ง/แตก/ขุ่น | เสื่อมจากความร้อนสะสม | เปลี่ยนท่อซิลิโคน (สอบถามฝ่ายขาย) |
แก้ตามตารางแล้วยังไม่ดีขึ้น หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ พร้อมแจ้งรหัสสินค้าและรูป/วิดีโออาการ
ลำดับตรวจเมื่อมีปัญหา Check order คำแนะนำทั่วไป
1ปล่อยปุ่ม/ปิดเครื่องหยุดปั๊มก่อนเสมอ
›
2ดูถังเทียนหลอมหมด ท่อดูดจม
›
3ดูท่ออุ่นแล้ว ไม่พับ คลิปแน่น
›
4ดูแผงFWD เวลาไม่เป็น 0
›
5ดูปั๊มอุดตัน → 2 วิธีด้านบน
ความปลอดภัย — ความร้อน Safety
✕ห้ามจับถัง ท่อ หัวเท ด้วยมือเปล่าขณะใช้งาน
✕ห้ามอุ่นท่อด้วยน้ำร้อน
✕ห้ามเป่าปั๊มด้วยไดร์/ปืนลมร้อนนาน ๆ
✕ห้ามฉีดน้ำใส่ตัวเครื่อง
✕ห้ามวางของไวไฟใกล้ถังร้อน
ใส่ถุงมือกันความร้อน + ผ้ากันเปื้อน + แว่นตา เทียนหลอมร้อนลวกผิวได้ ถ้าโดนผิวให้ล้างน้ำเย็นทันที ห้ามแกะเทียนที่ติดผิวออกขณะร้อน · เด็กและผู้ไม่เกี่ยวข้องอยู่ห่างจากรถเข็น · ล็อกล้อก่อนทำงาน คำแนะนำทั่วไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
คำถามที่พบบ่อย และติดต่อฝ่ายบริการ
FAQ & CONTACT
คำถามที่พนักงานขายมักเจอ FAQ
| เครื่องนี้ละลายเทียนได้เองไหม | ตัวเครื่องบรรจุไม่มีฮีตเตอร์ในตัว — ความร้อนมาจากถังให้ความร้อนในชุด หลอมเทียนในถังก่อน แล้วอุ่นท่อด้วยน้ำมันร้อนก่อนเท ตามข้อมูลสินค้า |
| เทได้แก้วละกี่ มล. | แนะนำ 10–600 มล. ต่อภาชนะ ตั้งด้วยเวลาเท แล้วทดลองชั่งปรับ (หน้า 7) ตามข้อมูลสินค้า |
| แม่นแค่ไหน | ±1.5% (คลาดเคลื่อนขั้นต่ำ ±2 ก.) วัดกับน้ำมันขาว · เทียนหลอมขึ้นกับอุณหภูมิและความหนืด ต้องคุมอุณหภูมิถังให้คงที่ ตามข้อมูลสินค้า |
| เร็วแค่ไหน | อัตราไหลสูงสุด ~4 ลิตร/นาที (น้ำมันขาว) · จำนวนแก้วต่อชั่วโมงขึ้นกับขนาดแก้วและความเร็วคนเลื่อนแก้ว ตามข้อมูลสินค้า |
| ใช้ไฟบ้านได้ไหม | ได้ AC 220V ตัวเครื่อง 150W · ถังให้ความร้อนกินไฟมากกว่า ควรแยกเต้ารับ (กำลังไฟถัง สอบถามฝ่ายขาย) ตามข้อมูลสินค้า |
| ถังให้ความร้อนขนาดเท่าไร | ถังในภาพเป็น 40 ลิตร มีขนาด 40 / 80 ลิตร — ขนาดที่จัดส่ง สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน |
| ทำไมห้ามอุ่นท่อด้วยน้ำร้อน | น้ำทำให้เกิดไอน้ำในทางเดินเทียน และทำให้ปั๊มเฟืองเหล็กเป็นสนิม — ใช้น้ำมันขาวหรือน้ำมันพืชร้อนแทน ตามข้อมูลสินค้า |
| ใช้แป้นเหยียบได้ไหม | ชุดนี้ใช้ปุ่มกดที่ด้ามจับ (กด 1 ครั้ง = เท 1 รอบ) · รุ่นแป้นเหยียบเป็นทางเลือก — สอบถามฝ่ายขาย |
| เปลี่ยนขนาดแก้วต้องทำอะไร | ชั่งหาเวลาเทใหม่ตามสูตรหน้า 7 แล้วจดลงตารางบันทึก ครั้งต่อไปใช้ค่าเดิมได้ทันที คำแนะนำทั่วไป |
| หลังเลิกงานต้องทำอะไร | ไล่ท่อด้วยน้ำมันร้อนทุกครั้ง ปิดความร้อนถัง ปิดสวิตช์หลังเครื่อง เช็ดหัวเทขณะยังอุ่น ตามข้อมูลสินค้า |
| เทเทียนที่ใส่สี/น้ำหอมได้ไหม | ได้ ถ้าหลอมเป็นของเหลวเนื้อเดียว ไม่มีของแข็งผสม · เปลี่ยนสี/กลิ่น ให้ไล่ท่อด้วยน้ำมันก่อน คำแนะนำทั่วไป |
ข้อมูลที่ยังไม่ได้ยืนยัน — ให้สอบถามฝ่ายขาย To be confirmed ⚠ ยังไม่ได้ยืนยัน
ขนาดถังให้ความร้อนที่จัดส่ง (40 / 80 ลิตร) และกำลังไฟถัง
ช่วงอุณหภูมิที่ถังตั้งได้
สายให้ความร้อนท่อ/หัวปั๊ม รวมในชุดหรือไม่
แผงภาษาอังกฤษ · ลำดับกดปุ่มตั้งค่า
ชนิดปลั๊กของเครื่องและถัง
อะไหล่ (ท่อ เฟือง ฟิวส์) ขนาดและการสั่ง
ก่อนสั่งซื้อ ควรแจ้งฝ่ายขาย Before you order คำแนะนำทั่วไป
- ชนิดเทียน/วัตถุดิบ และอุณหภูมิที่เท
- ปริมาณต่อแก้ว (มล. หรือ กรัม)
- ขนาดปากแก้ว/ถ้วย
- จำนวนแก้วต่อวันที่ต้องการ
- ขนาดถังให้ความร้อนที่ต้องการ
- ต้องการสายให้ความร้อนท่อเพิ่มหรือไม่
☎
สอบถามการใช้งาน การตั้งค่า หรือพบปัญหา ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า 35241 (รุ่น LZ-1-HEAT) พร้อมรูป/วิดีโออาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า 35241 (รุ่น LZ-1-HEAT) พร้อมรูป/วิดีโออาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
