คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 (ภาษาไทย) — รหัส 24634-24640

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย
เครื่องบดชนิดกรงเล็บ (ใบตี + ตะแกรง) รุ่น 26 / 28
Claw-type Grinder / Pulverizer for Dry Grains, Chili, Spices & Herbs · LLK-26 · LLK-28
รหัสสินค้า 24634 – 24640 (7 รหัส)
LLK-26 / LLK-28
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

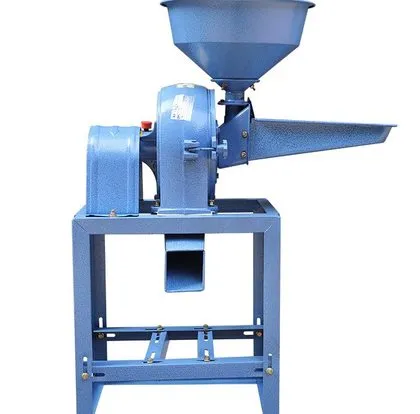

เครื่องบดชนิดกรงเล็บ บนขาตั้ง
ภาพสินค้า: ตัวเครื่องบดบนขาตั้งเหล็ก (กรวยเติมด้านบน · ถาดรองวัตถุดิบด้านข้าง · ช่องปล่อยผงด้านล่าง)

เครื่องบดชนิดกรงเล็บ คือเครื่องบดแห้งแบบใบตีหมุนเร็ว + ตะแกรง · เทวัตถุดิบลงกรวยเติมด้านบน ใบตีในห้องบดหมุนประมาณ 2,800 รอบ/นาที ตีและเฉือนวัตถุดิบจนแตก ผงที่เล็กกว่ารูตะแกรงจะหลุดออกทางช่องปล่อยผงด้านล่าง ส่วนที่ยังใหญ่จะถูกตีซ้ำจนผ่าน ตามข้อมูลสินค้า

ใช้บดข้าวโพด ข้าว ถั่วเหลือง พริกแห้ง พริกไทย งา อบเชย เครื่องเทศ และสมุนไพรแห้ง เป็นผงหรือเม็ดหยาบ · ปรับความละเอียดด้วยการเปลี่ยนตะแกรง · ขับด้วยมอเตอร์ผ่านสายพาน มีทั้งแบบไฟบ้าน 220V และ3 เฟส 380V

สิ่งสำคัญก่อนใช้ — บดเฉพาะของแห้ง (ของชื้น/มีน้ำมันมากจะอุดตะแกรง) · คัดหิน ตะปู เศษโลหะออกก่อนทุกครั้ง · ห้ามเปิดฝาห้องบดจนกว่าใบตีหยุดสนิทและตัดไฟแล้ว · ต้องต่อสายดิน · ชุดที่ไม่มีมอเตอร์ ต้องเตรียมมอเตอร์และสายพานเอง (ดูหน้า 6)

จุดเด่น Features

›บดแห้งได้หลายอย่างข้าวโพด ข้าวสาร ถั่วเหลือง พริกแห้ง พริกไทย งา เครื่องเทศ สมุนไพรแห้ง ตามข้อมูลสินค้า›ปรับหยาบ–ละเอียดด้วยตะแกรงเปลี่ยนตะแกรงรูใหญ่/รูเล็ก ได้ตั้งแต่เม็ดหยาบ กลาง จนเป็นผง · ผู้ผลิตระบุให้ตะแกรงมา 5 ขนาด ตามข้อมูลสินค้า›ใบตีหมุนเร็ว ประมาณ 2,800 รอบ/นาทีใบตีแบบกรงเล็บในห้องบดตีและเฉือนวัตถุดิบจนแตก แล้วลอดตะแกรงออกด้านล่าง ตามข้อมูลสินค้า
›2 ขนาดห้องบด : 26 / 28รุ่น 28 ห้องบดใหญ่กว่า เหมาะงานปริมาณมากขึ้น · รุ่น 28 ภายนอก 80 × 42 × 105 ซม. ตามข้อมูลสินค้า›ไฟบ้าน 220V หรือ 3 เฟส 380Vเลือกชุดพร้อมมอเตอร์ 220V / มอเตอร์ทองแดง 380V หรือซื้อเฉพาะตัวเครื่องไปต่อมอเตอร์เดิม ตามข้อมูลสินค้า›ตั้งพื้นบนขาตั้งเหล็กมอเตอร์อยู่ชั้นล่าง ขับด้วยสายพาน · เปิดฝาห้องบดทำความสะอาดและเปลี่ยนตะแกรงได้ ตามข้อมูลสินค้า

เหมาะกับใคร Who uses it คำแนะนำทั่วไป

ร้านเครื่องเทศ · พริกป่นร้านสมุนไพร · ผงสมุนไพรโรงสีชุมชน · วิสาหกิจชุมชนฟาร์ม · บดอาหารสัตว์ผงสครับ · ผงขัดผิวจากสมุนไพรแห้งโรงงานขนาดเล็ก
ข้อมูลหลัก
รอบใบตี ประมาณ 2,800 รอบ/นาที · มอเตอร์ที่ใช้คู่ 2.2–4.8 kW (ตามผู้ผลิต)
รุ่น 28: ภายนอก 80 × 42 × 105 ซม. · ตัวเครื่อง 35 กก. ไม่รวมมอเตอร์
ไฟ 220V 1 เฟส หรือ 380V 3 เฟส ตามชุดที่เลือก
สั่งซื้อขั้นต่ำ 1 เครื่อง
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางสเปก ภาพ และข้อมูลสินค้า ร่วมกับหลักการใช้เครื่องบดแบบใบตีทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย (สีตัวเครื่องอาจต่างตามล็อต) ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ตารางรุ่น 7 รหัส · สเปก · หน้า 2 2วิธีเลือกรุ่น · ไฟฟ้า · หน้า 3 3ส่วนประกอบ · หลักการทำงาน · หน้า 4 4วัตถุดิบที่บดได้ / ไม่ได้ · หน้า 5 5ติดตั้ง · ต่อมอเตอร์ · ทดสอบ · หน้า 6 6ขั้นตอนใช้งาน · เปลี่ยนตะแกรง · หน้า 7 7ความปลอดภัย · ดูแลรักษา · หน้า 8 8แก้ปัญหา · FAQ · ติดต่อ · หน้า 9
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 1 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ตารางรุ่น 7 รหัส และสเปก
MODELS & SPECIFICATIONS

ตารางรหัสสินค้า Model list — รหัสสินค้า / รุ่น / ชุดที่ได้ ตามข้อมูลสินค้า

รหัสสินค้ารหัสรุ่นขนาดชุดที่ได้ไฟฟ้า
24634LLK-26 โครงรุ่น 26เฉพาะตัวเครื่องบด
ไม่รวมมอเตอร์ — ใช้มอเตอร์ของลูกค้า		—
24635LLK-26 มอเตอร์ธรรมดารุ่น 26พร้อมมอเตอร์มาตรฐาน
มอเตอร์มาตรฐาน		220V 1 เฟส
24636LLK-26 มอเตอร์ทองแดงรุ่น 26พร้อมมอเตอร์ทองแดง
มอเตอร์ขดลวดทองแดงขนาดใหญ่		220V 1 เฟส
24637LLK-26 มอเตอร์ทองแดง380vรุ่น 26พร้อมมอเตอร์ทองแดง 3 เฟส
มอเตอร์ขดลวดทองแดงขนาดใหญ่ งานหนัก		380V 3 เฟส
24638LLK-28 โครงรุ่น 28เฉพาะตัวเครื่องบด
ไม่รวมมอเตอร์ — ใช้มอเตอร์ของลูกค้า		—
24639LLK-28 มอเตอร์ทองแดงรุ่น 28พร้อมมอเตอร์ทองแดง
มอเตอร์ขดลวดทองแดงขนาดใหญ่		220V 1 เฟส
24640LLK-28 มอเตอร์ทองแดง380vรุ่น 28พร้อมมอเตอร์ทองแดง 3 เฟส
มอเตอร์ขดลวดทองแดงขนาดใหญ่ งานหนัก		380V 3 เฟส

รุ่น 26 มี 4 ชุด (ตัวเครื่อง / มอเตอร์มาตรฐาน / มอเตอร์ทองแดง 220V / มอเตอร์ทองแดง 380V) · รุ่น 28 มี 3 ชุด (ไม่มีชุดมอเตอร์มาตรฐาน) · ทุกชุดเป็นเครื่องบดบนขาตั้งเหล็ก ชุดที่มีมอเตอร์ = มอเตอร์ติดตั้งชั้นล่างของขาตั้ง ขับใบตีด้วยสายพาน

สเปก Specifications ตามข้อมูลสินค้า

รายการรุ่น 26รุ่น 28
ชนิดเครื่องเครื่องบดแห้งชนิดกรงเล็บ (ใบตีหมุนเร็ว + ตะแกรง)
ห้องบดประมาณ 26 ซม. (ตามชื่อรุ่น)28 ซม. (ผู้ผลิตระบุ)
รอบใบตีประมาณ 2,800 รอบ/นาที
มอเตอร์ที่ใช้คู่2.2–4.8 kW ตามที่ผู้ผลิตระบุ · kW ของแต่ละชุด สอบถามฝ่ายขาย
ไฟฟ้า220V 1 เฟส (มอเตอร์มาตรฐาน / ทองแดง) หรือ 380V 3 เฟส (ทองแดง 380V)
ขนาดภายนอกสอบถามฝ่ายขาย80 × 42 × 105 ซม. (ยาว × กว้าง × สูง)
กรวยเติม / ถาดสอบถามฝ่ายขายปากกรวย Ø 40 ซม. · ถาดรองยาว 35 ซม.
ฐานขาตั้งสอบถามฝ่ายขาย42 × 42 ซม.
น้ำหนัก (ไม่รวมมอเตอร์)สอบถามฝ่ายขาย35 กก.
ตะแกรงเปลี่ยนได้ ผู้ผลิตระบุให้มา 5 ขนาด · ขนาดรู สอบถามฝ่ายขาย
กำลังผลิตขึ้นกับวัตถุดิบ ความชื้น และขนาดรูตะแกรง — ผู้ผลิตไม่ได้ระบุเป็นตัวเลข ⚠ ยังไม่ได้ยืนยัน
การสั่งซื้อขั้นต่ำ 1 เครื่อง ต่อคำสั่งซื้อ · ระยะเวลาจัดส่ง สอบถามฝ่ายขาย

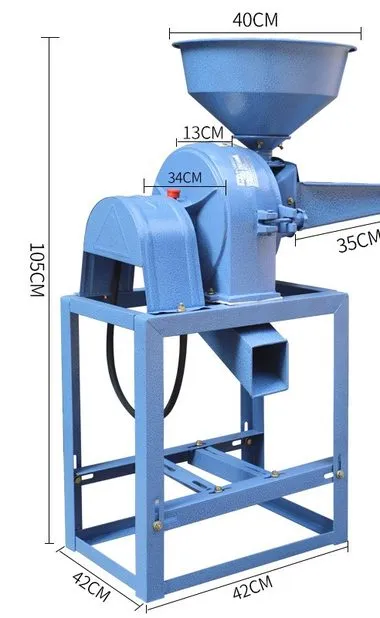

ขนาดเครื่องบดรุ่น 28
ขนาดรุ่น 28 (หน่วย ซม.) : ปากกรวย 40 · ถาด 35 · สูงรวม 105 · ฐาน 42 × 42

ตัวเลขรุ่น 28 จากตารางสเปกของผู้ผลิต วัดด้วยมือ คลาดเคลื่อนได้เล็กน้อย · รุ่น 26 ใช้โครงแบบเดียวกันแต่ห้องบดเล็กกว่า ผู้ผลิตไม่ได้ให้ขนาดแยก · ชื่อ "ห้องบด 26 / 28" ใช้แทนขนาดเครื่อง (ไม่ใช่ขนาดรูตะแกรง)

อ่านรหัสรุ่น — LLK-28 มอเตอร์ทองแดง380v (24640) = เครื่องบดรุ่น 28 + มอเตอร์ขดลวดทองแดงขนาดใหญ่ ไฟ 3 เฟส 380V · LLK-26 โครง (24634) = เครื่องบดรุ่น 26 บนขาตั้ง ไม่มีมอเตอร์
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 2 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
วิธีเลือกรุ่นให้ตรงงาน
SELECTION GUIDE

ก. เลือกขนาด 26 หรือ 28 Chamber size คำแนะนำทั่วไป

รุ่นเหมาะกับหมายเหตุ
รุ่น 26ร้านเครื่องเทศ ร้านสมุนไพร ฟาร์มเล็ก บดวันละไม่มาก มีหลายวัตถุดิบสลับกันมีชุดมอเตอร์มาตรฐาน 220V ให้เลือก (ประหยัดที่สุดในชุดที่มีมอเตอร์)
รุ่น 28โรงสีชุมชน ฟาร์ม วิสาหกิจชุมชน บดต่อเนื่องหลายชั่วโมง ปริมาณมากขึ้นห้องบดใหญ่กว่า · มีเฉพาะชุดมอเตอร์ทองแดง (220V / 380V) และชุดตัวเครื่อง

ข. เลือกชุดมอเตอร์ Motor option

หัวข้อเฉพาะตัวเครื่องมอเตอร์มาตรฐานมอเตอร์ทองแดง 220Vมอเตอร์ทองแดง 380V
มีในรุ่น26 · 2826 เท่านั้น26 · 2826 · 28
ไฟที่ต้องมีตามมอเตอร์ที่ลูกค้าใช้ไฟบ้าน 220Vไฟบ้าน 220Vไฟ 3 เฟส 380V
ใช้งานต่อเนื่องขึ้นกับมอเตอร์เดิมงานเบา–ปานกลาง พักเครื่องเป็นช่วงทนความร้อนดีกว่า ใช้ต่อเนื่องได้นานกว่างานหนัก บดต่อเนื่องนาน ๆ
เหมาะกับมีมอเตอร์ 2 โพล 2.2–4 kW อยู่แล้ว · ต้องการเปลี่ยนตัวบดเดิมร้านค้า บ้าน งบจำกัดร้าน/ฟาร์มที่มีแต่ไฟบ้าน แต่ใช้งานทุกวันโรงงาน โรงสี ที่มีไฟ 3 เฟสแล้ว

kW ของมอเตอร์แต่ละชุด สอบถามฝ่ายขาย · ผู้ผลิตระบุช่วงมอเตอร์ที่ใช้กับเครื่องนี้ 2.2–4.8 kW

ค. ไฟฟ้าพอไหม Electrical check คำแนะนำทั่วไป

ง. คำถามที่พนักงานขายมักเจอ For sales

บดพริกป่นขายหน้าร้าน ใช้ชุดไหน?รุ่น 26 มอเตอร์มาตรฐาน (24635) หรือมอเตอร์ทองแดง 220V (24636) ถ้าบดทุกวัน · เปลี่ยนตะแกรงรูใหญ่ได้พริกป่นเกล็ด รูเล็กได้พริกผง
ไฟบ้านใช้ได้ไหม?ได้ — เลือกชุด 220V (24635 / 24636 / 24639) · ชุดที่ลงท้าย 380v ต้องมีไฟ 3 เฟส
มีมอเตอร์เก่าอยู่แล้ว?ซื้อชุด "โครง" (24634 / 24638) แล้วต่อสายพานเอง · มอเตอร์ควรเป็น 2 โพล 2.2 kW ขึ้นไป
บดได้ชั่วโมงละกี่กิโล?สอบถามฝ่ายขาย — ขึ้นกับวัตถุดิบ ความแห้ง และขนาดรูตะแกรงที่ใช้ (ผงละเอียด = ช้ากว่าเม็ดหยาบมาก)
บดงา/ถั่วลิสงทำเนยได้ไหม?ไม่ได้ — เครื่องนี้บดแห้ง ของมีน้ำมันมากจะเกาะตะแกรง งาบดได้เฉพาะผงงาหยาบ ครั้งละน้อย ๆ
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 3 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ส่วนประกอบและหลักการทำงาน
PARTS & HOW IT WORKS

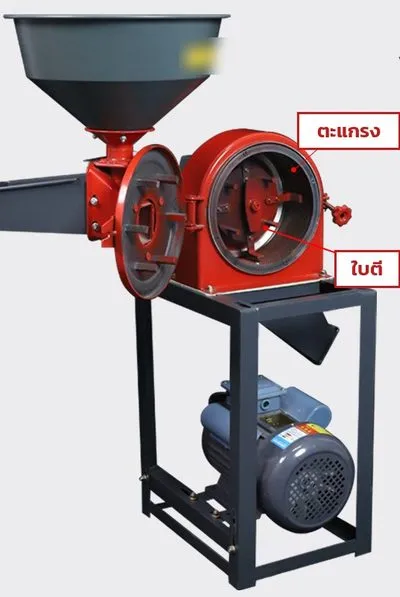

เปิดฝาห้องบดให้เห็นตะแกรงและใบตี
เปิดฝาห้องบด: เห็นตะแกรงรอบห้องบด และใบตีตรงกลาง · มอเตอร์อยู่ชั้นล่าง (สีตัวเครื่องในภาพต่างจากของจริงได้)

ชื่อชิ้นส่วนและหน้าที่ Parts ตามข้อมูลสินค้า

1กรวยเติมวัตถุดิบ — ด้านบน เทวัตถุดิบลงทีละน้อย (รุ่น 28 ปากกรวย Ø 40 ซม.) · ที่คอกรวยมีแผ่นเลื่อนปรับปริมาณการไหลเข้า ⚠ ยังไม่ได้ยืนยัน
2ถาดรองวัตถุดิบ — ยื่นออกด้านข้าง ใช้พักวัตถุดิบก่อนป้อน/คัดสิ่งแปลกปลอม (รุ่น 28 ยาว 35 ซม.)
3ห้องบด + ฝาเปิด — เรือนกลมด้านหน้า ปิดด้วยฝาที่ขันล็อก เปิดได้เพื่อทำความสะอาดและเปลี่ยนตะแกรง
4ใบตี (กรงเล็บ) — ชุดใบตีบนจานหมุนกลางห้องบด หมุนเร็วตีวัตถุดิบให้แตก
5ตะแกรง — แผ่นโค้งรอบห้องบด ขนาดรูกำหนดความละเอียด · เปลี่ยนได้
6ช่องปล่อยผง — ใต้ห้องบด ผงที่ผ่านตะแกรงออกทางนี้ — ใช้ถุงผ้า/ถุงกระสอบสวมรับ
7มอเตอร์ + สายพาน — ชั้นล่างของขาตั้ง ขับใบตีผ่านสายพานด้านข้าง (ชุดที่มีมอเตอร์)
8ขาตั้งเหล็กกล่อง — โครงสี่ขา มีชั้นวางมอเตอร์ ควรยึดกับพื้นหรือวางบนพื้นเรียบแข็งแรง

หลักการทำงาน How it works

1เติมวัตถุดิบแห้งไหลจากกรวยลงห้องบด
›
2ตีใบตีหมุนประมาณ 2,800 รอบ/นาที ตีวัตถุดิบกระแทกผนังจนแตก
›
3คัดชิ้นที่เล็กกว่ารูตะแกรงลอดออก ชิ้นใหญ่ถูกตีซ้ำ
›
4ออกผงตกลงช่องปล่อยด้านล่าง เข้าถุงรับ

ความละเอียดขึ้นกับรูตะแกรง Fineness ตามข้อมูลสินค้า

หยาบ
หยาบตะแกรงรูใหญ่ · อาหารสัตว์ ข้าวโพดแตก
กลาง
กลางตะแกรงรูกลาง · ปลายข้าว พริกป่นเกล็ด
ผง
ผงละเอียดตะแกรงรูเล็ก · แป้ง ผงเครื่องเทศ ผงสมุนไพร
รูตะแกรงยิ่งเล็ก ผงยิ่งละเอียด แต่ออกช้าลงและมอเตอร์ทำงานหนักขึ้น — เริ่มจากรูกลาง แล้วค่อยเปลี่ยนรูเล็กลงจนได้ความละเอียดที่ต้องการ · ต้องการผงละเอียดมาก ให้บดหยาบรอบแรก แล้วเปลี่ยนตะแกรงรูเล็กบดซ้ำรอบสอง คำแนะนำทั่วไป
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 4 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
วัตถุดิบที่บดได้ และที่ห้ามบด
MATERIALS

ตัวอย่างก่อน → หลังบด Before → after ตามข้อมูลสินค้า

ก่อนบดหลังบด
ข้าวโพดเม็ด→ แป้งข้าวโพด
ก่อนบดหลังบด
พริกแห้ง→ พริกป่น
ก่อนบดหลังบด
ถั่วเหลือง→ ผงถั่วเหลือง
ก่อนบดหลังบด
สมุนไพรแห้ง→ ผงสมุนไพร
ก่อนบดหลังบด
เครื่องเทศ→ ผงปรุงรส
ก่อนบดหลังบด
ข้าวสาร→ แป้งข้าว

ตัวอย่างผงที่ได้ Sample powders ตามข้อมูลสินค้า

แป้งข้าวโพด
แป้งข้าวโพด
ผงถั่วเหลือง
ผงถั่วเหลือง
แป้งข้าว
แป้งข้าว
พริกป่น
พริกป่น
งาบด
งาบด
พริกไทยป่น
พริกไทยป่น

ตารางวัตถุดิบ Material guide คำแนะนำทั่วไป

วัตถุดิบบดได้ไหมข้อแนะนำ
ข้าวโพด ข้าว ถั่วเหลือง ธัญพืชได้ดีตากให้แห้งสนิท · อาหารสัตว์ใช้ตะแกรงรูใหญ่ · แป้งใช้รูเล็กหรือบด 2 รอบ
พริกแห้ง พริกไทยได้ดีพริกต้องกรอบ หักแล้วแตก · ฝุ่นพริกแสบตา ใส่หน้ากากและแว่นตา · ล้างห้องบดก่อนเปลี่ยนไปบดของอื่น
อบเชย โป๊ยกั๊ก เครื่องเทศได้ชิ้นใหญ่/แท่งยาว หักให้เล็กกว่า 2–3 ซม. ก่อนเติม · ป้อนทีละน้อย
สมุนไพรแห้ง ใบ ราก เปลือกได้อบแห้งจนกรอบ · รากแข็ง/เปลือกหนา สับเป็นชิ้นเล็กก่อน · ใบเบาฟู ป้อนช้า ๆ
งา เมล็ดมีน้ำมันได้บางส่วนครั้งละน้อย ตะแกรงรูกลาง–ใหญ่ · ถ้าเริ่มเกาะเป็นก้อนให้หยุดทำความสะอาด
ของชื้น เปียก ผลไม้สด เนื้อมะพร้าวไม่ได้อุดตะแกรง ผงจับก้อน มอเตอร์ทำงานหนัก — เครื่องนี้สำหรับบดแห้งเท่านั้น
ถั่วลิสงคั่ว เนยถั่ว ของมันมากไม่ได้เกิดเป็นเนื้อครีมเกาะห้องบด ใช้เครื่องโม่/เครื่องบดเปียกแทน
หิน แร่ โลหะ แก้ว พลาสติกแข็งห้ามทำให้ใบตีบิ่นและตะแกรงขาด · เศษกระเด็นเป็นอันตราย
สารเคมีไวไฟ/ฝุ่นระเบิดได้ เช่น กำมะถัน ผงโลหะห้ามเครื่องเกิดความร้อนและประกายไฟจากมอเตอร์ได้ — อันตรายจากไฟไหม้และฝุ่นระเบิด
ห้ามบดของเปียกและของแข็งแปลกปลอม — คัดวัตถุดิบบนถาดรองก่อนเติมทุกครั้ง · พริก/เครื่องเทศ/สมุนไพร ควรใช้เครื่องแยกจากงานบดอาหารสัตว์ หรือล้างห้องบดให้สะอาดก่อนเปลี่ยนวัตถุดิบ กันกลิ่นและสีติดข้าม
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 5 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ตรวจรับ ติดตั้ง และทดสอบครั้งแรก
INSTALLATION

ก. ตรวจรับสินค้า Unpacking

  • ตัวเครื่องบด + กรวยเติม + ถาดรอง + ขาตั้ง ครบ ไม่บุบ/แตกจากการขนส่ง
  • ชุดที่มีมอเตอร์: มอเตอร์ สายพาน และการ์ดสายพาน (ถ้ามี) อยู่ครบ
  • ตะแกรงสำรองครบตามจำนวนที่ได้รับ · เก็บรวมในที่แห้ง ไม่ให้ทับจนบิดงอ
  • หมุนพูลเลย์ด้วยมือ (ตัดไฟอยู่) ต้องหมุนลื่น ไม่มีเสียงเสียดสีในห้องบด

ข. ตำแหน่งวาง Placement คำแนะนำทั่วไป

  • พื้นเรียบแข็งแรง ยึดขาตั้งด้วยพุก/น็อตถ้าใช้ประจำ — เครื่องสั่นขณะบด
  • มีที่ว่างด้านหน้าสำหรับเปิดฝาห้องบด และใต้ช่องปล่อยผงสำหรับถุงรับ
  • อากาศถ่ายเท ฝุ่นไม่ฟุ้งเข้าห้องอื่น ห่างเปลวไฟ/เตา (ฝุ่นแป้งติดไฟได้)
  • ไม่ตากฝน ไม่ตั้งบนพื้นเปียก

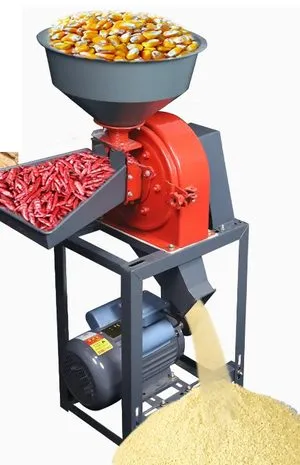

เครื่องบดพร้อมมอเตอร์ชั้นล่าง
ชุดพร้อมมอเตอร์: มอเตอร์อยู่ชั้นล่างของขาตั้ง ผงออกช่องด้านล่าง (สีในภาพอาจต่างจากของจริง)

ค. ชุดเฉพาะตัวเครื่อง: ติดมอเตอร์เอง Frame-only sets 24634 / 24638 คำแนะนำทั่วไป

  1. ใช้มอเตอร์ 2 โพล (ราว 2,800–2,900 รอบ/นาที) ขนาด 2.2 kW ขึ้นไป (รุ่น 28 แนะนำ 3 kW ขึ้นไปถ้าบดผงละเอียดต่อเนื่อง)
  2. ใส่พูลเลย์ที่มอเตอร์ให้ขนาดใกล้เคียงพูลเลย์ของเครื่องบด — พูลเลย์มอเตอร์ใหญ่กว่า = ใบตีหมุนเร็วเกิน อันตราย · เล็กกว่า = บดไม่ละเอียด
  3. วางมอเตอร์บนชั้นล่าง จัดพูลเลย์สองตัวให้อยู่แนวเดียวกัน (ใช้ไม้บรรทัดทาบ) แล้วคล้องสายพาน
  4. ปรับความตึงสายพาน: กดกลางเส้นด้วยนิ้วโป้ง ยุบประมาณ 1–1.5 ซม. แล้วขันน็อตยึดมอเตอร์ให้แน่น
  5. ใส่การ์ดครอบสายพาน (ถ้ามี) หรือทำฝาครอบ — ห้ามใช้งานโดยไม่มีที่กันมือเข้าสายพาน

ง. ต่อไฟและทดสอบครั้งแรก First run

  1. ช่างไฟต่อผ่านเบรกเกอร์แยก และสายดิน · 220V ใช้เบรกเกอร์ขนาดเหมาะกับมอเตอร์ · 380V ใช้สวิตช์/เบรกเกอร์ 3 เฟส
  2. ตรวจว่าฝาห้องบดขันล็อกแน่น ตะแกรงใส่ถูกตำแหน่ง ไม่มีเครื่องมือค้างในห้องบด
  3. เปิดเครื่องตัวเปล่าประมาณ 1–2 นาที ฟังเสียง ต้องหมุนเรียบ ไม่มีเสียงขูด/เคาะ
  4. ไฟ 3 เฟส: ตรวจทิศหมุนให้ตรงลูกศรบนตัวเครื่อง/ทิศเดียวกับที่สายพานขับ ถ้ากลับทิศ ให้ช่างสลับสายไฟ 2 เส้น
  5. ทดลองบดวัตถุดิบเล็กน้อย (เช่น ข้าวโพด 1 กก.) ดูผงที่ออก แล้วจึงใช้งานจริง
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 6 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ขั้นตอนใช้งาน และการเปลี่ยนตะแกรง
OPERATION

ก. ขั้นตอนใช้งานประจำวัน Daily operation

  1. เตรียมวัตถุดิบ — แห้งสนิท ชิ้นใหญ่หักให้เล็ก คัดหิน/ลวด/เศษโลหะออกบนถาดรอง
  2. เลือกตะแกรงตามความละเอียดที่ต้องการ (หน้า 4) ใส่และขันฝาห้องบดให้แน่น
  3. สวมถุงรับที่ช่องปล่อยผง ผูกให้แน่น กันฝุ่นฟุ้ง · ใส่หน้ากากกันฝุ่นและแว่นตา
  4. ปิดแผ่นเลื่อนคอกรวย (ถ้ามี) แล้วเปิดเครื่องให้หมุนเต็มรอบก่อน ประมาณ 10–20 วินาที
  5. เทวัตถุดิบลงกรวย แล้วค่อย ๆ เปิดแผ่นเลื่อน/ป้อนทีละน้อย ฟังเสียงมอเตอร์ — เสียงตื้อ/รอบตก = ป้อนมากไป ลดลง
  6. ระหว่างบด หมั่นดูถุงรับ อย่าให้เต็มจนผงย้อนกลับเข้าห้องบด
  7. ก่อนปิด หยุดป้อน ปล่อยหมุนเปล่า 1–2 นาทีไล่ผงที่ค้าง แล้วจึงปิดเครื่อง
  8. รอใบตีหยุดสนิท ตัดไฟ แล้วทำความสะอาด (หน้า 8)

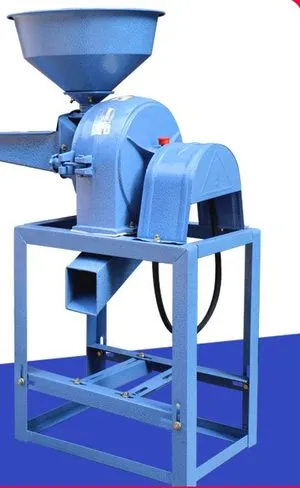

เครื่องบดด้านข้าง
กรวยเติมด้านบน · ถาดรองด้านซ้าย · ช่องปล่อยผงด้านล่าง (สวมถุงรับตรงนี้)

ข. เปลี่ยนตะแกรง Changing the screen คำแนะนำทั่วไป

  1. ปิดเครื่อง รอใบตีหยุดสนิท แล้วตัดไฟที่เบรกเกอร์
  2. คลายน็อต/ตัวล็อกฝาห้องบด เปิดฝาออก
  3. ดึงตะแกรงเดิมออกจากร่อง ปัดผงในห้องบดและที่ใบตีด้วยแปรง
  4. ใส่ตะแกรงใหม่ให้เข้าร่องเต็มรอบ ไม่มีช่องว่าง (ถ้ามีช่อง ผงหยาบจะหลุดออกปนผงละเอียด)
  5. ปิดฝา ขันล็อกให้แน่นทุกตัว หมุนพูลเลย์ด้วยมือดูว่าใบตีไม่ชนตะแกรง แล้วจึงเปิดเครื่อง

ค. เคล็ดลับให้ผงออกดี Tips คำแนะนำทั่วไป

อยากได้ผงละเอียดมากบดรอบแรกด้วยตะแกรงรูกลาง แล้วเปลี่ยนรูเล็กบดซ้ำ — เร็วกว่าและมอเตอร์ร้อนน้อยกว่าใส่รูเล็กตั้งแต่แรก
ผงร้อน/เครื่องร้อนบดต่อเนื่องนานจะร้อนขึ้น กลิ่นเครื่องเทศระเหยได้ · พักเครื่องเป็นช่วง ป้อนช้าลง (มอเตอร์ทองแดงทนความร้อนกว่ามอเตอร์มาตรฐาน)
ฝุ่นฟุ้งมากผูกถุงรับให้แน่น ใช้ถุงผ้าเนื้อแน่น · ทำงานในที่อากาศถ่ายเท
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 7 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ความปลอดภัย และการดูแลรักษา
SAFETY & MAINTENANCE

ความปลอดภัย Safety

ห้ามเด็ดขาด
  • ห้ามยื่นมือ ไม้ หรือเหล็กลงในกรวยขณะเครื่องหมุน — ใช้ไม้กดเฉพาะตอนเครื่องหยุดและตัดไฟแล้ว
  • ห้ามเปิดฝาห้องบดจนกว่าใบตีหยุดสนิทและตัดไฟ ใบตียังหมุนต่อได้หลายวินาทีหลังปิดสวิตช์
  • ห้ามใช้งานโดยไม่มีที่ครอบสายพาน · ห้ามสวมถุงมือหลวม/เสื้อแขนยาวรุ่มร่ามใกล้สายพาน · มัดผมยาว
  • ห้ามบดสารไวไฟหรือฝุ่นที่ระเบิดได้ · ห้ามสูบบุหรี่หรือมีเปลวไฟใกล้เครื่องขณะบดแป้ง
  • ห้ามฉีดน้ำล้างมอเตอร์และสวิตช์ไฟ
ควรทำ — สวมหน้ากากกันฝุ่น แว่นตา และที่อุดหู (เครื่องเสียงดัง) · ต่อสายดิน · มีคนดูแลตลอดเวลาที่เครื่องทำงาน · ตัดไฟทุกครั้งก่อนทำความสะอาดหรือปรับตั้ง

ตารางดูแลรักษา Maintenance schedule คำแนะนำทั่วไป

หลังใช้งานทุกครั้งหมุนเปล่าไล่ผง → ปิดเครื่อง ตัดไฟ → เปิดฝาห้องบด ปัดผงจากใบตี ตะแกรง และช่องปล่อยผงด้วยแปรง · เช็ดตัวเครื่องด้วยผ้าแห้ง
เปลี่ยนวัตถุดิบทำความสะอาดห้องบดและถุงรับทุกครั้ง (โดยเฉพาะหลังบดพริก/เครื่องเทศ) · บดข้าวสารหรือข้าวโพดเล็กน้อยไล่กลิ่นค้างได้
ทุกสัปดาห์ตรวจความตึงและรอยแตกของสายพาน · ขันน็อตยึดฝา ใบตี มอเตอร์ และขาตั้ง · ตรวจตะแกรงว่าไม่ขาด/ทะลุ
ทุกเดือนหยอด/อัดจาระบีลูกปืนเพลาเครื่องบดตามชั่วโมงใช้งาน · ตรวจขอบใบตี ถ้าสึกมนผงจะออกช้าและหยาบขึ้น · เป่าฝุ่นออกจากช่องระบายลมมอเตอร์
เก็บนานทำความสะอาดให้หมดผง (ผงชื้นจับก้อนและขึ้นรา) · เก็บในที่แห้ง คลุมผ้ากันฝุ่น

ชิ้นส่วนสิ้นเปลือง Wear parts

ชิ้นส่วนอาการที่ควรเปลี่ยนหมายเหตุ
ตะแกรงขาด ทะลุ รูขยาย ผงหยาบหลุดปนเก็บตะแกรงสำรองไว้แห้ง ไม่วางทับ · อะไหล่ สอบถามฝ่ายขาย
ใบตีขอบสึกมน บิ่น บดช้าลงมากเปลี่ยนให้ครบชุดพร้อมกัน กันจานหมุนเสียสมดุลและสั่น
สายพานแตกลาย ลื่น มีเสียงหวีด รอบตกเบอร์สายพานดูจากเส้นเดิม หรือสอบถามฝ่ายขาย
ลูกปืนเพลามีเสียงดังผิดปกติ ร้อนจัดที่ตัวเรือนลูกปืนหยุดใช้งานทันที ให้ช่างตรวจ
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 · รหัสสินค้า 24634–24640 หน้า 8 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
อาการผิดปกติและวิธีแก้ · คำถามที่พบบ่อย
TROUBLESHOOTING & FAQ

อาการผิดปกติและวิธีแก้ Troubleshooting คำแนะนำทั่วไป

อาการสาเหตุที่เป็นไปได้วิธีแก้
เปิดสวิตช์แล้วมอเตอร์ไม่หมุน / มีเสียงหึ่งไฟไม่เข้า · เบรกเกอร์ตก · 3 เฟสขาดเฟส · มีวัตถุดิบค้างแน่นในห้องบดตรวจเบรกเกอร์และสายไฟ · ให้ช่างวัดไฟครบ 3 เฟส · ตัดไฟ เปิดฝาห้องบด ล้างของค้างออก
เบรกเกอร์ตกตอนสตาร์ทเบรกเกอร์เล็กเกินไป · สตาร์ทโดยมีของในห้องบด · สายไฟยาว/เล็กเกินไปสตาร์ทตัวเปล่าเสมอ · ให้ช่างเลือกเบรกเกอร์และสายตามขนาดมอเตอร์ · ไม่ใช้ปลั๊กพ่วง
ผงออกช้ามากตะแกรงรูเล็กเกิน · ตะแกรงอุดตัน · วัตถุดิบชื้น · ใบตีสึก · สายพานหย่อนลื่นใช้รูกลางบดรอบแรก · ทำความสะอาดตะแกรง · ตากวัตถุดิบให้แห้ง · ตรวจใบตีและตั้งสายพาน
ผงหยาบกว่าที่ต้องการ / มีเม็ดหลุดใช้ตะแกรงรูใหญ่ · ตะแกรงขาด · ตะแกรงใส่ไม่เข้าร่อง มีช่องว่างเปลี่ยนตะแกรงรูเล็กลง · เปลี่ยนตะแกรงที่ขาด · ใส่ใหม่ให้เข้าร่องเต็มรอบ
ผงจับก้อน เกาะผนังห้องบดวัตถุดิบชื้นหรือมีน้ำมันมาก · บดนานจนร้อนตากให้แห้ง · ป้อนน้อยลง พักเครื่องเป็นช่วง · ของมันมากไม่เหมาะกับเครื่องนี้
เครื่องสั่นแรง / มีเสียงเคาะน็อตหลวม · ใบตีบิ่น/หลุด · มีหินหรือโลหะในห้องบด · ขาตั้งไม่ได้ยึดหยุดเครื่องทันที ตัดไฟ เปิดตรวจห้องบด · ขันน็อตทุกตัว · เปลี่ยนใบตีเป็นชุด · ยึดขาตั้งกับพื้น
มอเตอร์ร้อนจัด / มีกลิ่นไหม้ป้อนวัตถุดิบมากเกิน · ใช้ต่อเนื่องนานเกิน · ไฟตก · ช่องระบายลมมอเตอร์มีฝุ่นอุดหยุดพักให้เย็น · ป้อนช้าลง · เป่าฝุ่นมอเตอร์ · ถ้ายังร้อน ให้ช่างตรวจแรงดันไฟ
ใบตีหมุนกลับทิศ (380V) / บดไม่ออกต่อสาย 3 เฟสสลับลำดับให้ช่างไฟสลับสายไฟ 2 เส้นที่สวิตช์ แล้วทดสอบตัวเปล่าใหม่
ฝุ่นฟุ้งรอบเครื่องถุงรับหลวม/เต็ม · ฝาห้องบดปิดไม่สนิทผูกถุงให้แน่น เปลี่ยนถุงก่อนเต็ม · ขันฝาให้แน่นทุกตัว

ทุกครั้งที่ตรวจแก้ในห้องบดหรือสายพาน — ปิดเครื่อง รอใบตีหยุดสนิท และตัดไฟที่เบรกเกอร์ก่อน

คำถามที่พบบ่อย FAQ

บดเปียกได้ไหม (เช่น ข้าวแช่น้ำ)?ไม่ได้ — เครื่องนี้บดแห้งเท่านั้น
บดได้ชั่วโมงละกี่กิโล?สอบถามฝ่ายขาย — ขึ้นกับวัตถุดิบ ความแห้ง และรูตะแกรง
ตะแกรงที่ได้มามีขนาดรูเท่าไร?ผู้ผลิตระบุ 5 ขนาด · ขนาดรูแต่ละแผ่น สอบถามฝ่ายขาย
ใช้ไฟบ้านได้ไหม?ได้ เลือกชุด 220V · ชุด 380v ต้องมีไฟ 3 เฟส
ซื้อชุด "โครง" ต้องใช้มอเตอร์อะไร?มอเตอร์ 2 โพล 2.2 kW ขึ้นไป พูลเลย์ขนาดใกล้เคียงของเครื่องบด
บดยาสมุนไพรทำแคปซูลได้ไหม?บดให้เป็นผงได้ · ความละเอียดตามรูตะแกรง ควรร่อนซ้ำก่อนบรรจุ
บดน้ำตาลทรายเป็นน้ำตาลไอซิ่งได้ไหม?ได้ในปริมาณน้อย เครื่องต้องแห้งสนิท · ล้างห้องบดทันทีหลังใช้ น้ำตาลดูดความชื้นจับก้อนเร็ว
สั่งซื้อขั้นต่ำเท่าไร?ขั้นต่ำ 1 เครื่อง ต่อคำสั่งซื้อ
☎
สอบถามการเลือกรุ่น การต่อไฟ อะไหล่ หรือพบปัญหาการใช้งาน — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (24634 – 24640) หรือรุ่น (เช่น LLK-28 มอเตอร์ทองแดง) พร้อมรูปหรือคลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
คู่มือการใช้งานเครื่องบดชนิดกรงเล็บ รุ่น 26 / 28 (ภาษาไทย) — รหัส 24634-24640 — ภาพประกอบ 36

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
