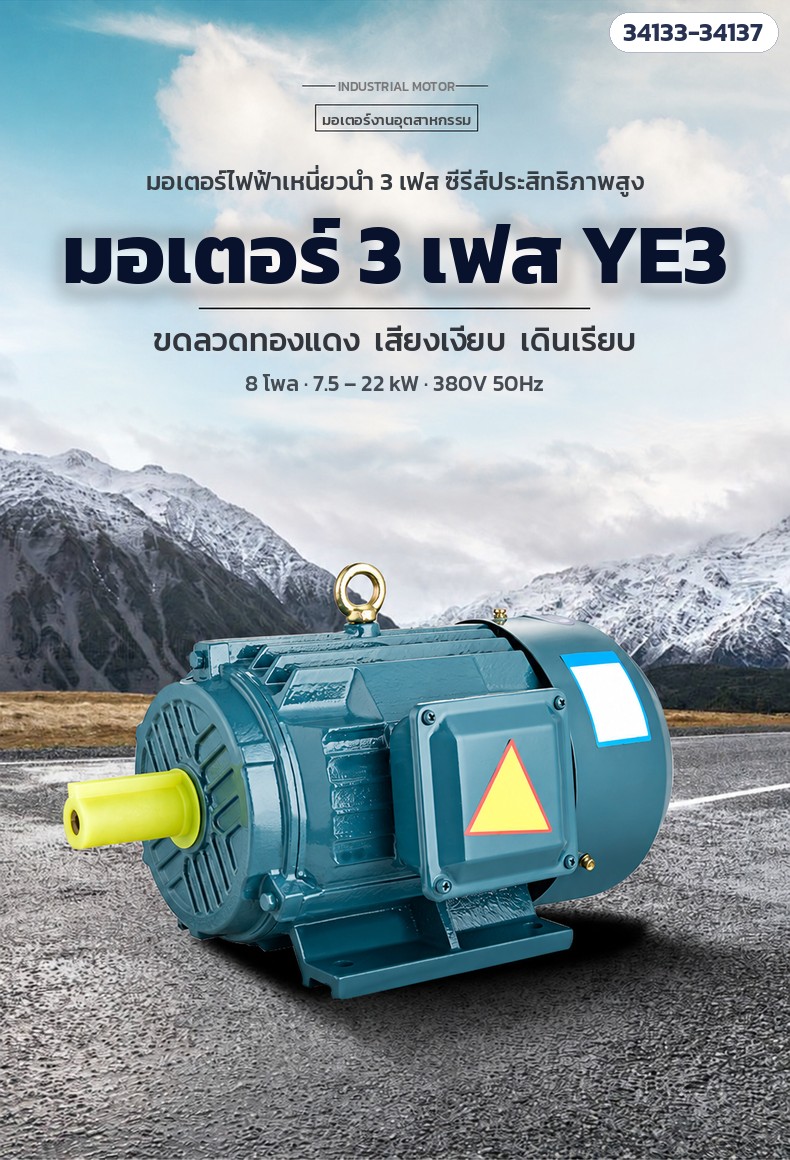

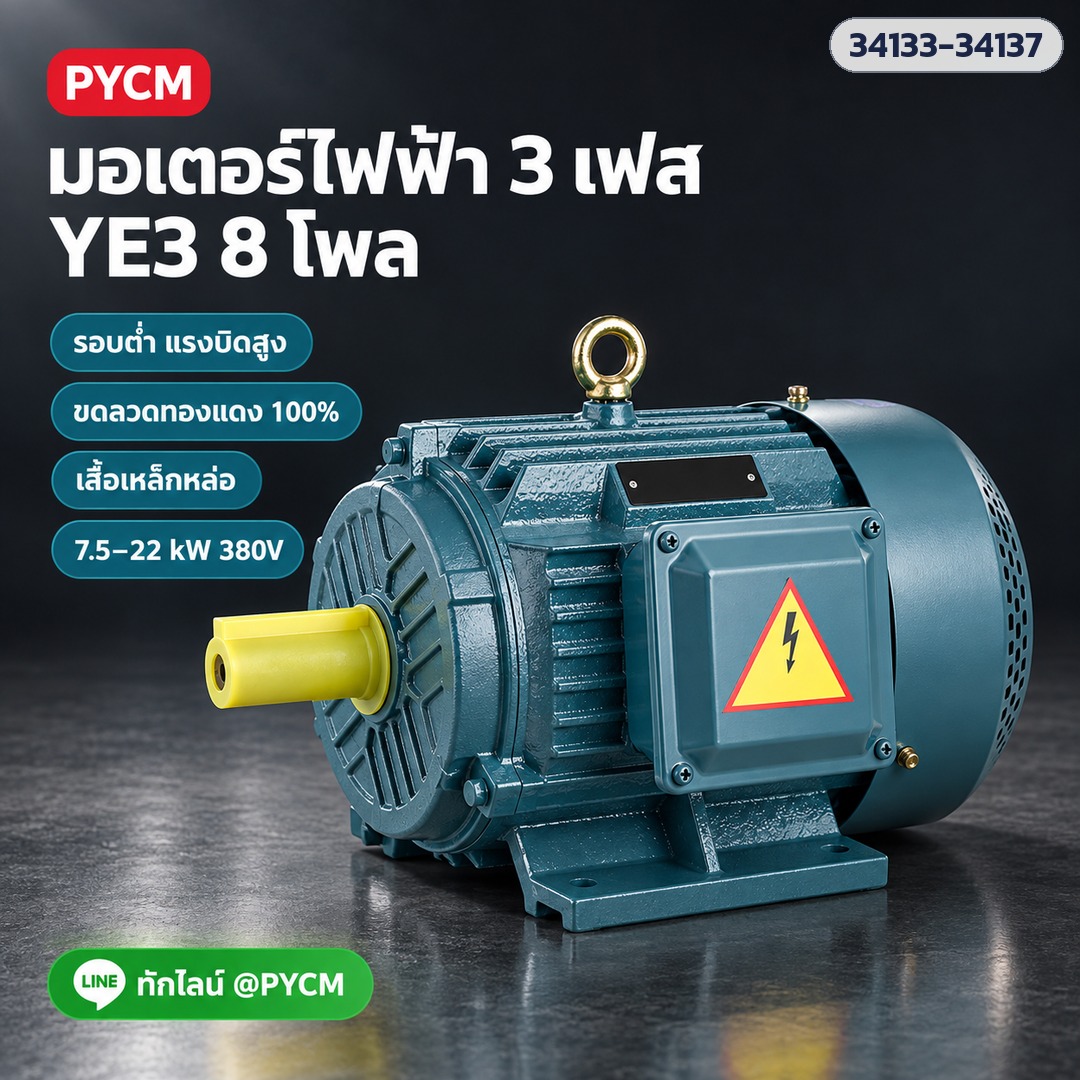

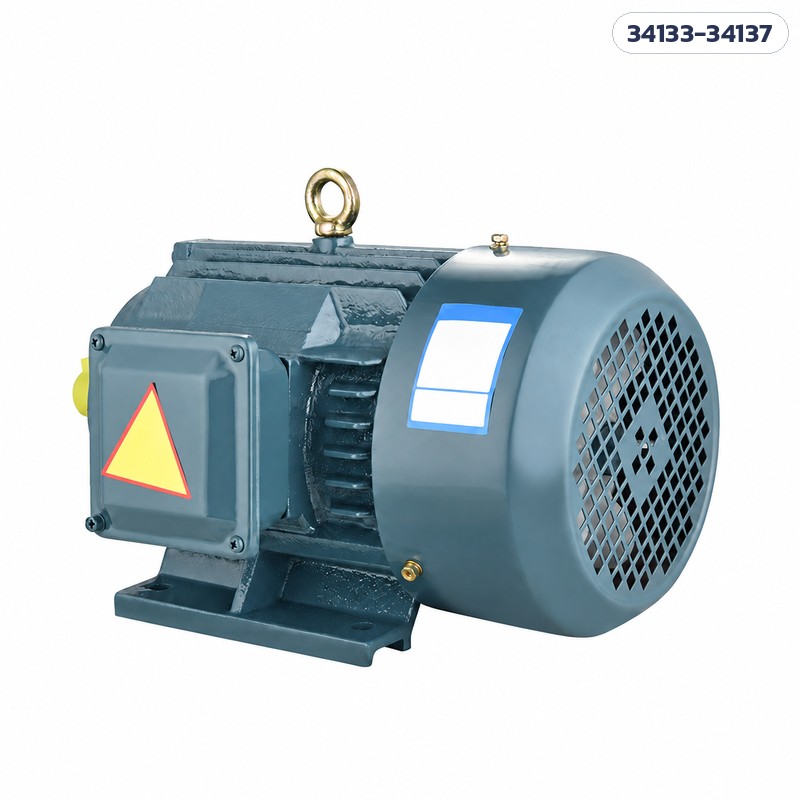

มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล รอบต่ำ แรงบิดสูง 380V 7.5–22 kW เสื้อเหล็กหล่อ ขดลวดทองแดง 5 ขนาด

รายละเอียดสินค้า

มอเตอร์ไฟฟ้า 3 เฟส YE3 8 โพล — รอบต่ำ แรงบิดสูง 380V 7.5–22 kW รวม 5 ขนาด

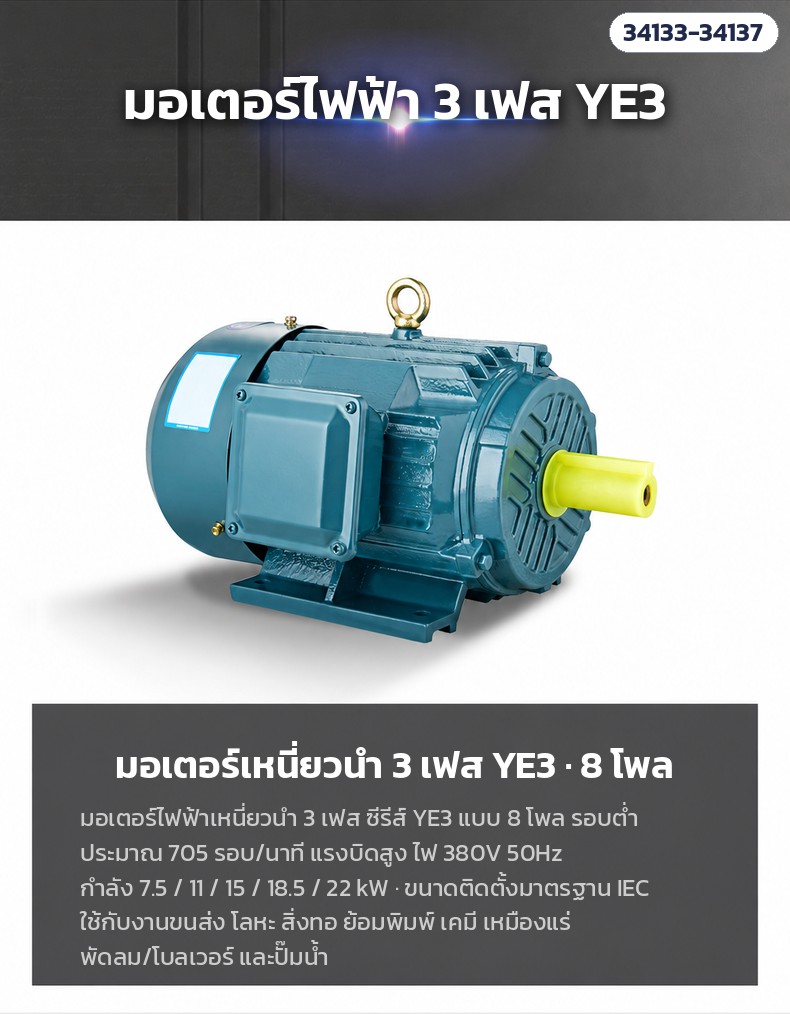

มอเตอร์ไฟฟ้า 3 เฟส / มอเตอร์เหนี่ยวนำแบบกรงกระรอก ซีรีส์ YE3 แบบ 8 โพล หมุนรอบต่ำประมาณ 705 รอบ/นาที ให้แรงบิดสูงที่กำลังเท่ากัน เหมาะกับงานขับโหลดหนักที่ต้องการรอบช้า เช่น ปั๊มน้ำ พัดลม/โบลเวอร์ขนาดใหญ่ สายพานลำเลียง เครื่องผสม ถังกวน และเครื่องบด ช่วยลดการใช้เกียร์ทด ใช้ไฟ 3 เฟส 380V 50Hz ต่อสายแบบเดลต้า

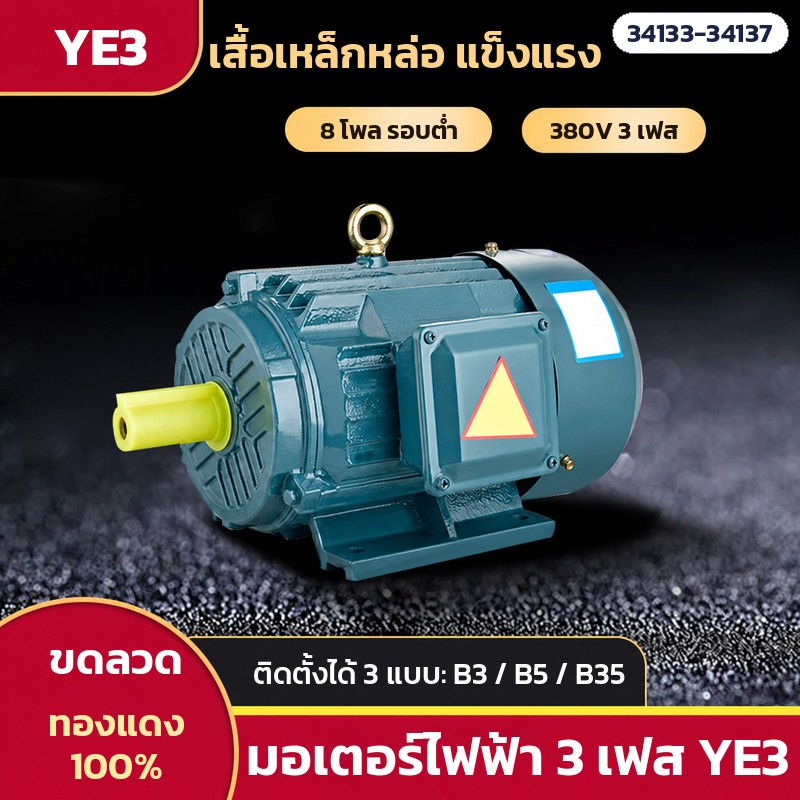

เสื้อมอเตอร์เหล็กหล่อมีครีบระบายความร้อนรอบตัว พร้อมฝาครอบพัดลมด้านหลัง · ขดลวดสเตเตอร์ทองแดงทั้งหมด · แกนแผ่นเหล็กซิลิคอนรีดเย็น · โรเตอร์ขึ้นรูปชิ้นเดียว · ตลับลูกปืนเสียงเงียบ · ขนาดติดตั้งตามมาตรฐาน IEC ความสูงศูนย์เพลาเท่ากับเลขเฟรม เปลี่ยนแทนมอเตอร์เดิมเฟรมเดียวกันได้ง่าย · ติดตั้งได้ 3 แบบ ขาตั้ง B3 / หน้าแปลน B5 / ขาตั้ง+หน้าแปลน B35

หมายเหตุ: ฟุตเทจโครงสร้างในคลิปเป็นมอเตอร์ซีรีส์ YE3 ขนาดเล็ก สี/ขนาดของรุ่นที่จำหน่ายต่างจากในคลิป

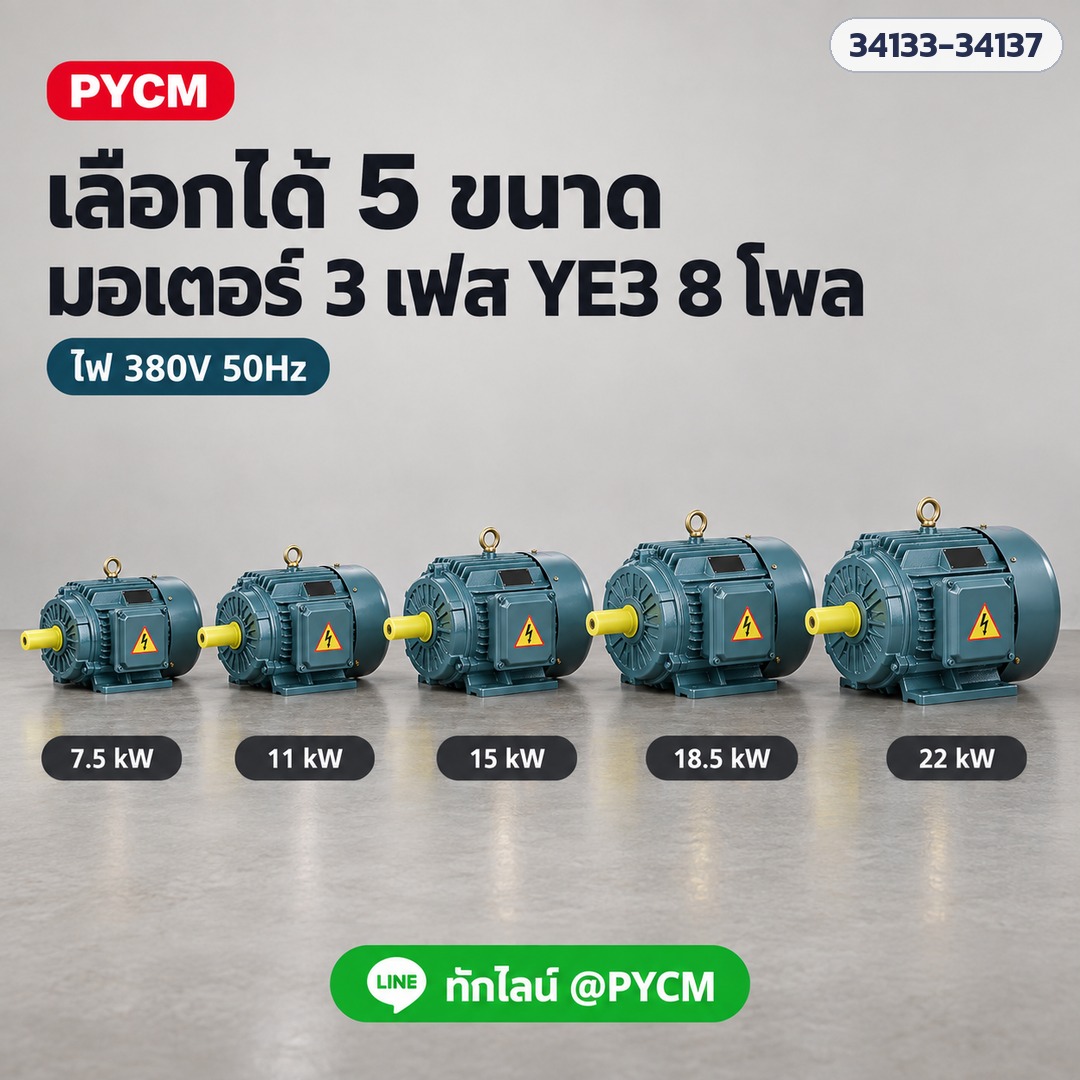

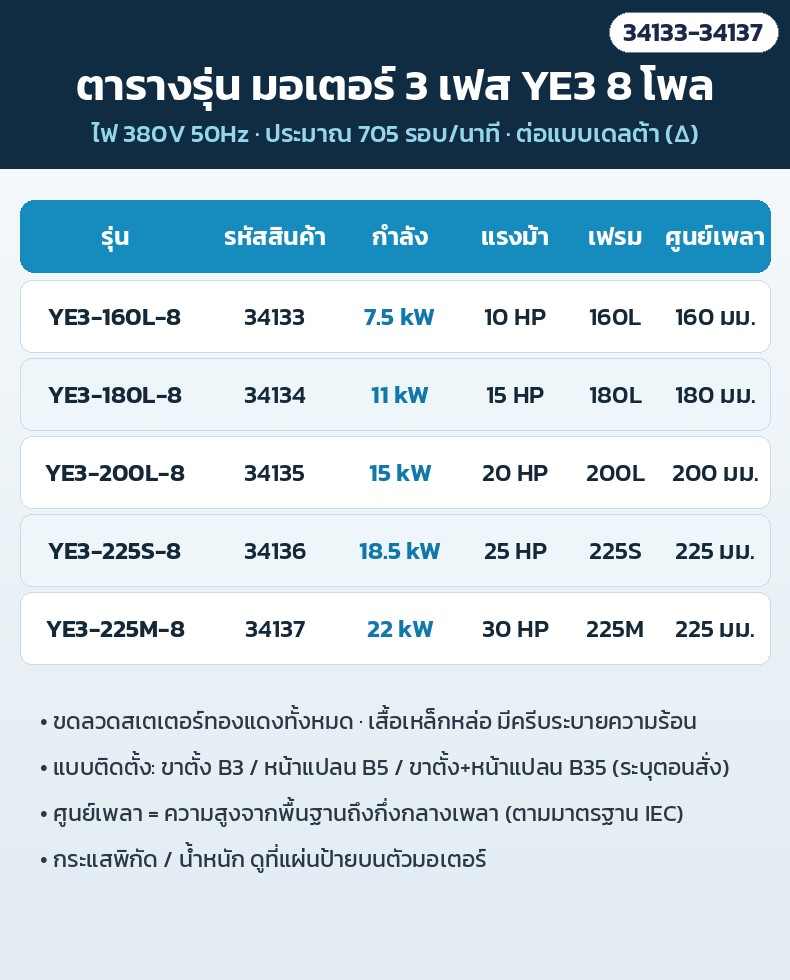

ตารางรุ่น 5 ขนาด

ตัวเลขใต้รุ่นคือรหัสสินค้าสำหรับสั่งซื้อ · ทุกรุ่น 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz · ต่อเดลต้า

รุ่น / รหัสสินค้ากำลังแรงม้าเฟรมความสูงศูนย์เพลาYE3-160L-8
รหัส 341337.5 kW10 แรงม้า160L160 มม.YE3-180L-8
รหัส 3413411 kW15 แรงม้า180L180 มม.YE3-200L-8
รหัส 3413515 kW20 แรงม้า200L200 มม.YE3-225S-8
รหัส 3413618.5 kW25 แรงม้า225S225 มม.YE3-225M-8
รหัส 3413722 kW30 แรงม้า225M225 มม.

เลือกขนาดให้ตรงงาน

• เปลี่ยนแทนมอเตอร์ตัวเดิม → ดูแผ่นป้ายมอเตอร์เดิม ให้กำลัง (kW / แรงม้า) เฟรม และจำนวนโพลตรงกัน เฟรมเท่ากัน = ความสูงศูนย์เพลาเท่ากัน ยึดแท่นเดิมได้
• มอเตอร์เดิมเป็น 2 โพลหรือ 4 โพล (รอบสูงกว่า) ไม่ควรเปลี่ยนเป็น 8 โพลตรง ๆ เพราะเครื่องที่ขับจะหมุนช้าลงมาก ทักมาสอบถามก่อน
• แบบติดตั้ง → แนวนอนบนแท่นใช้ขาตั้ง B3 · ยึดหน้าแปลนกับตัวเครื่อง/แนวตั้งใช้ B5 · ต้องการทั้งขาและหน้าแปลนใช้ B35 (ระบุตอนสั่งซื้อ)
• ไม่แน่ใจขนาด → ส่งรูปแผ่นป้ายมอเตอร์เดิม หรือบอกงานที่ใช้ มาทาง LINE @PYCM ให้ช่วยเทียบรุ่น

รายละเอียดแต่ละรุ่น

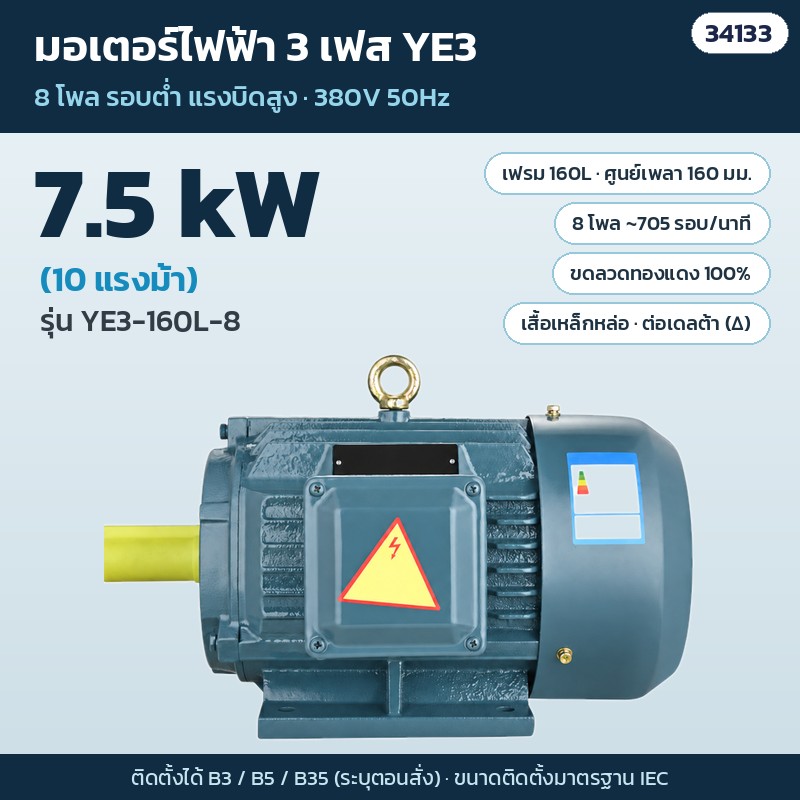

YE3-160L-8 — 7.5 kW (10 แรงม้า) · รหัส 34133

เฟรม 160L · ความสูงศูนย์เพลา 160 มม. · 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz ต่อเดลต้า · เลือกแบบติดตั้ง B3 / B5 / B35

YE3-180L-8 — 11 kW (15 แรงม้า) · รหัส 34134

เฟรม 180L · ความสูงศูนย์เพลา 180 มม. · 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz ต่อเดลต้า · เลือกแบบติดตั้ง B3 / B5 / B35

YE3-200L-8 — 15 kW (20 แรงม้า) · รหัส 34135

เฟรม 200L · ความสูงศูนย์เพลา 200 มม. · 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz ต่อเดลต้า · เลือกแบบติดตั้ง B3 / B5 / B35

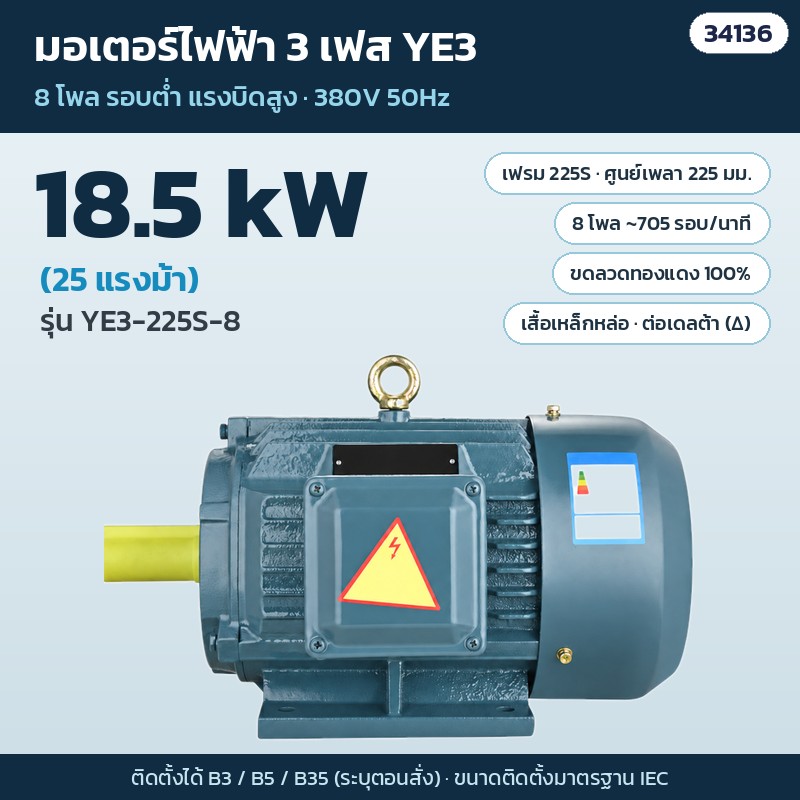

YE3-225S-8 — 18.5 kW (25 แรงม้า) · รหัส 34136

เฟรม 225S · ความสูงศูนย์เพลา 225 มม. · 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz ต่อเดลต้า · เลือกแบบติดตั้ง B3 / B5 / B35

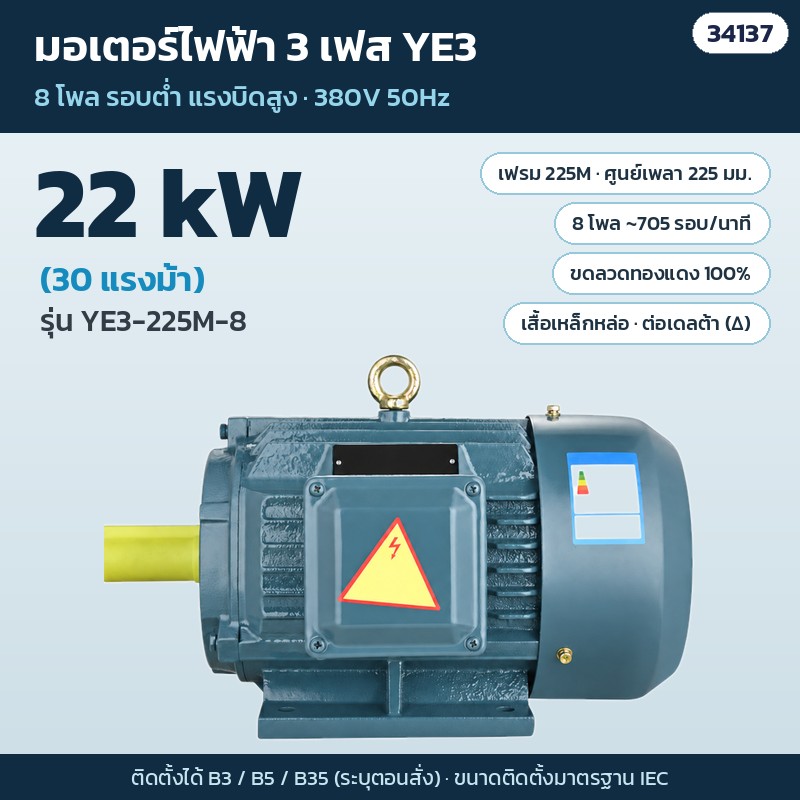

YE3-225M-8 — 22 kW (30 แรงม้า) · รหัส 34137

เฟรม 225M · ความสูงศูนย์เพลา 225 มม. · 8 โพล ประมาณ 705 รอบ/นาที · 3 เฟส 380V 50Hz ต่อเดลต้า · เลือกแบบติดตั้ง B3 / B5 / B35

จุดเด่น

• 8 โพล รอบต่ำ แรงบิดสูง — ประมาณ 705 รอบ/นาที เหมาะกับงานขับโหลดหนักที่ต้องการรอบช้า เช่น ปั๊ม พัดลมใหญ่ สายพาน เครื่องผสม เครื่องบด

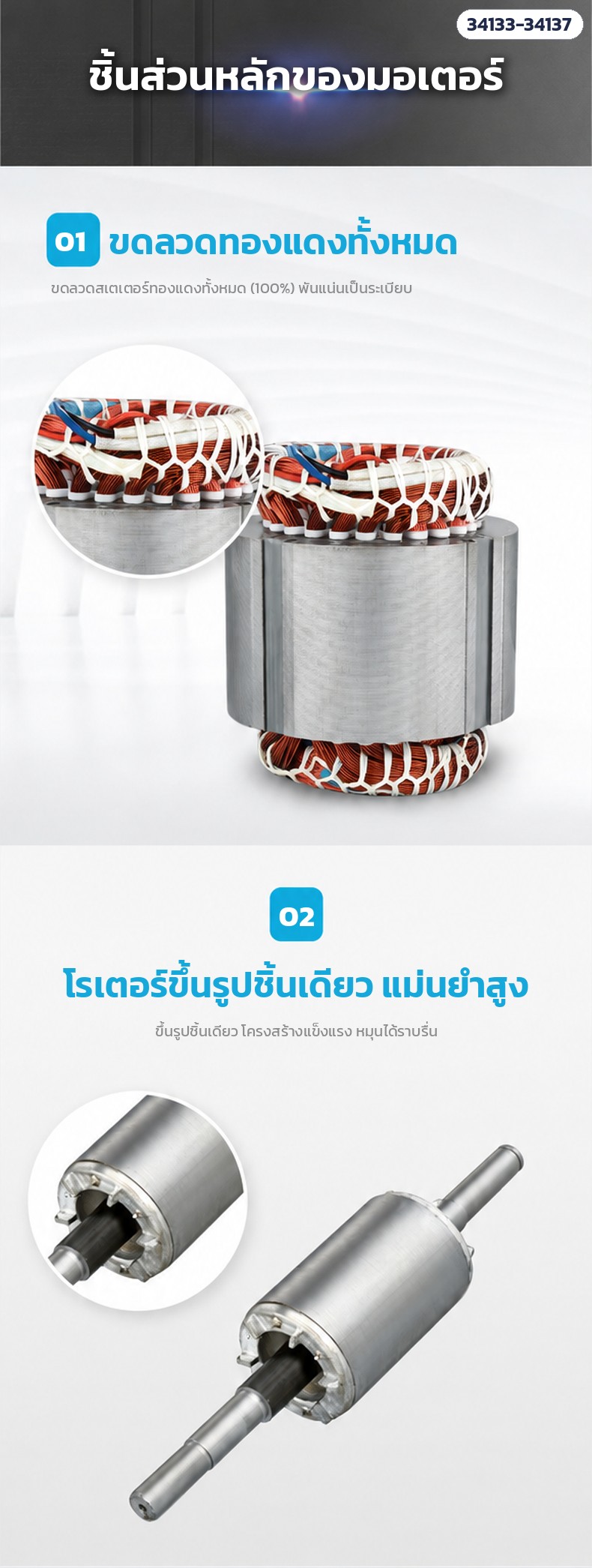

• ขดลวดทองแดงทั้งหมด — ขดลวดสเตเตอร์ทองแดง 100% พันแน่นเป็นระเบียบ
• เสื้อเหล็กหล่อ ครีบระบายความร้อน — เสื้อเหล็กหล่อแข็งแรง มีครีบรอบตัว + ฝาครอบพัดลมด้านหลังช่วยระบายความร้อน

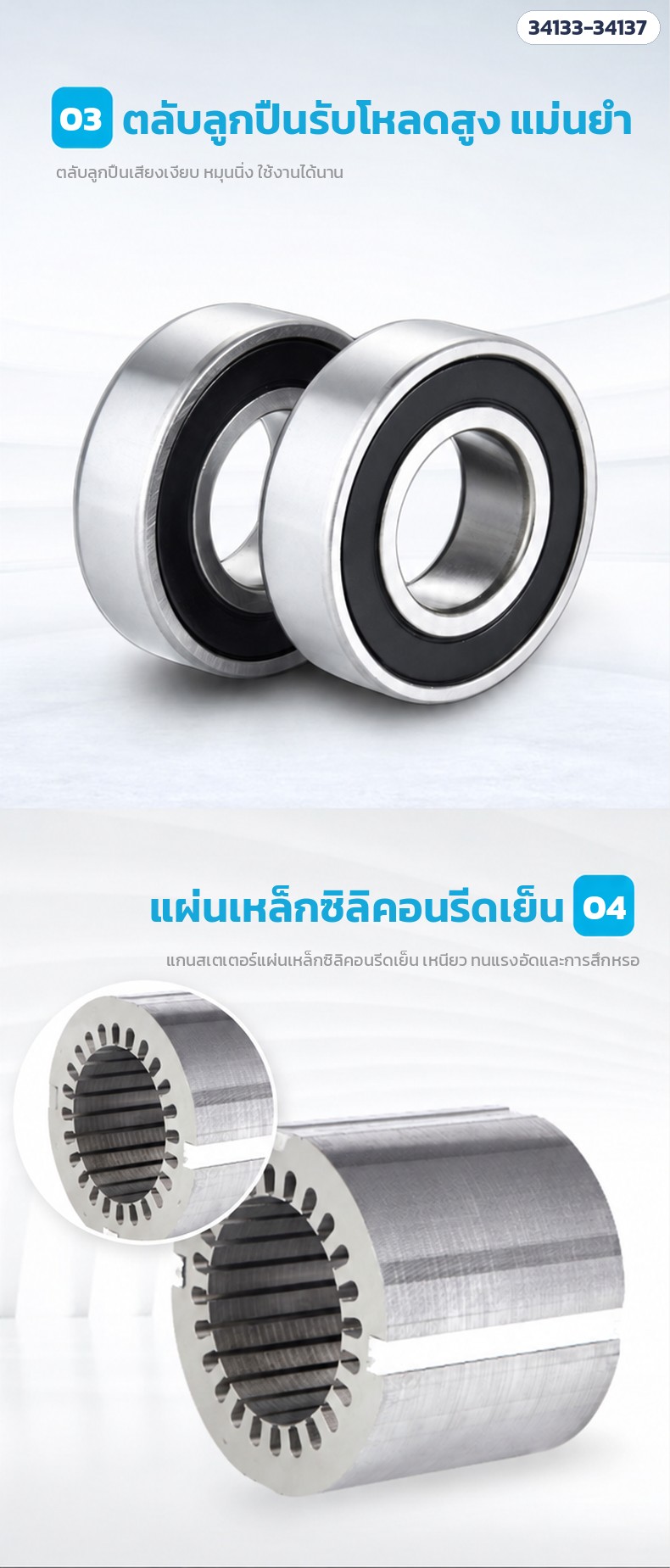

• โรเตอร์ชิ้นเดียว + ตลับลูกปืนเสียงเงียบ — โรเตอร์ขึ้นรูปชิ้นเดียว แกนแผ่นเหล็กซิลิคอนรีดเย็น หมุนเรียบ เสียงเงียบ
• ขนาดติดตั้งมาตรฐาน IEC — ความสูงศูนย์เพลาตามเลขเฟรม เปลี่ยนแทนมอเตอร์เดิมเฟรมเดียวกันได้ง่าย
• ติดตั้งได้ 3 แบบ — ขาตั้ง B3 · หน้าแปลน B5 · ขาตั้ง+หน้าแปลน B35 ระบุตอนสั่ง
• ห่วงยก + ฐานหนา — ห่วงยกด้านบนคล้องรอกได้ ฐานขาตั้งหนา รูยึดได้ขนาด

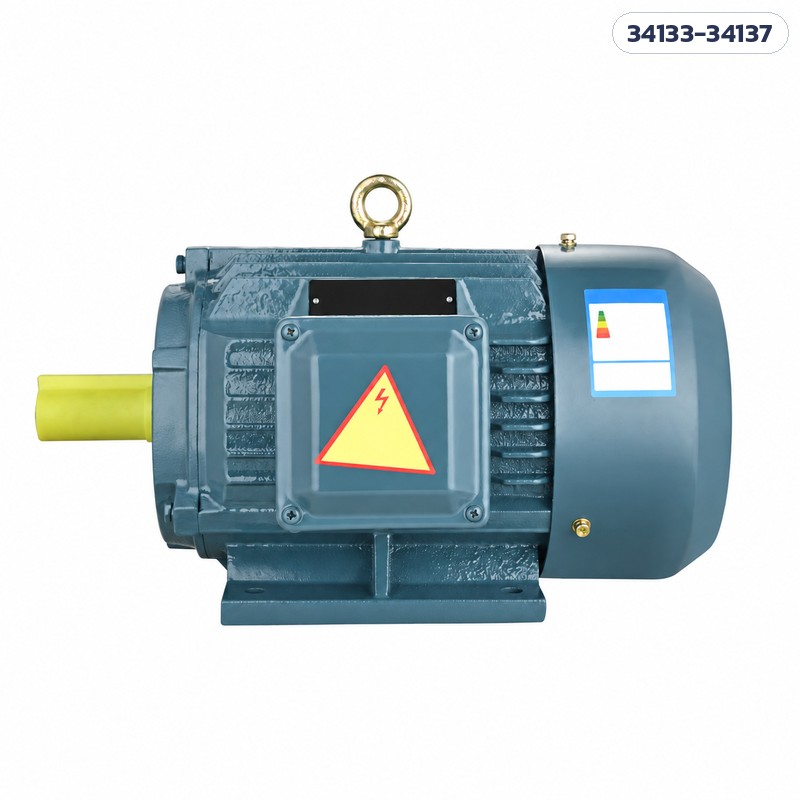

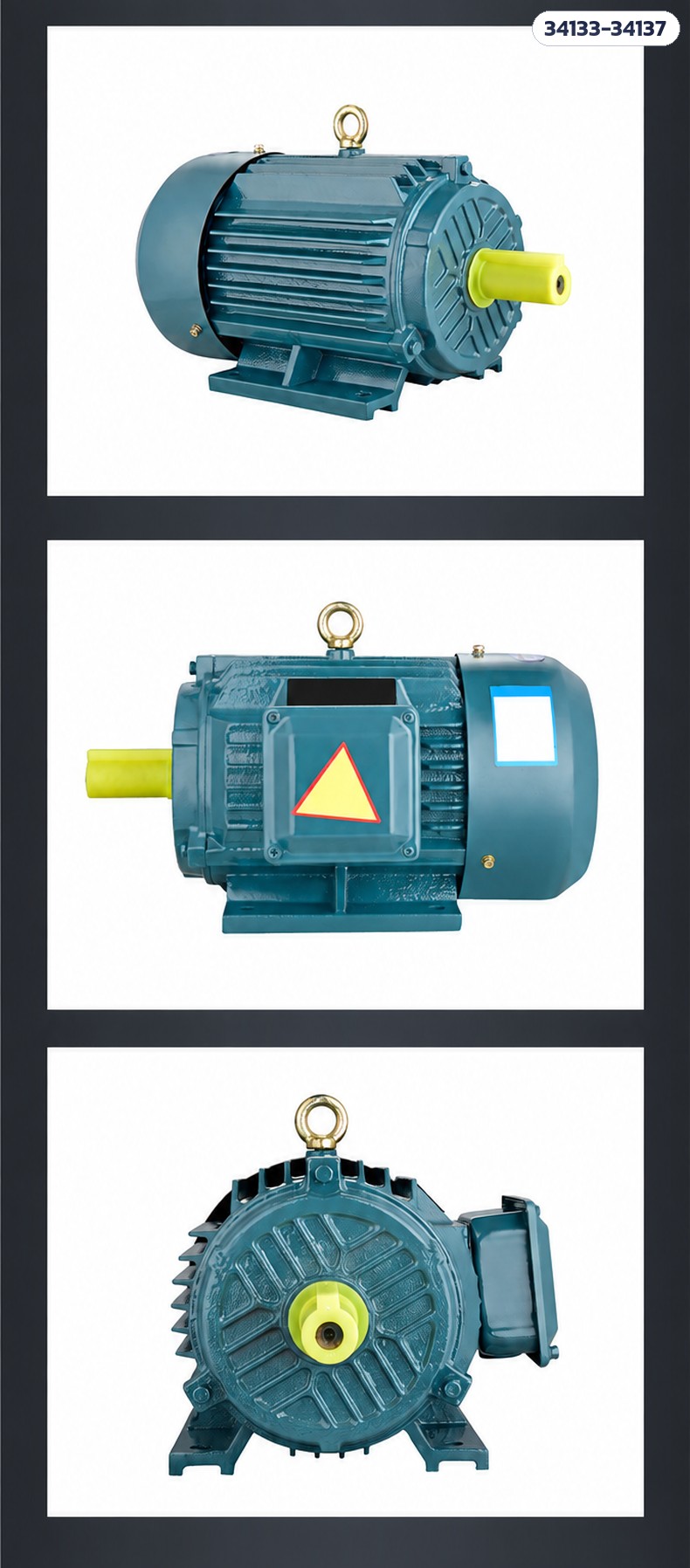

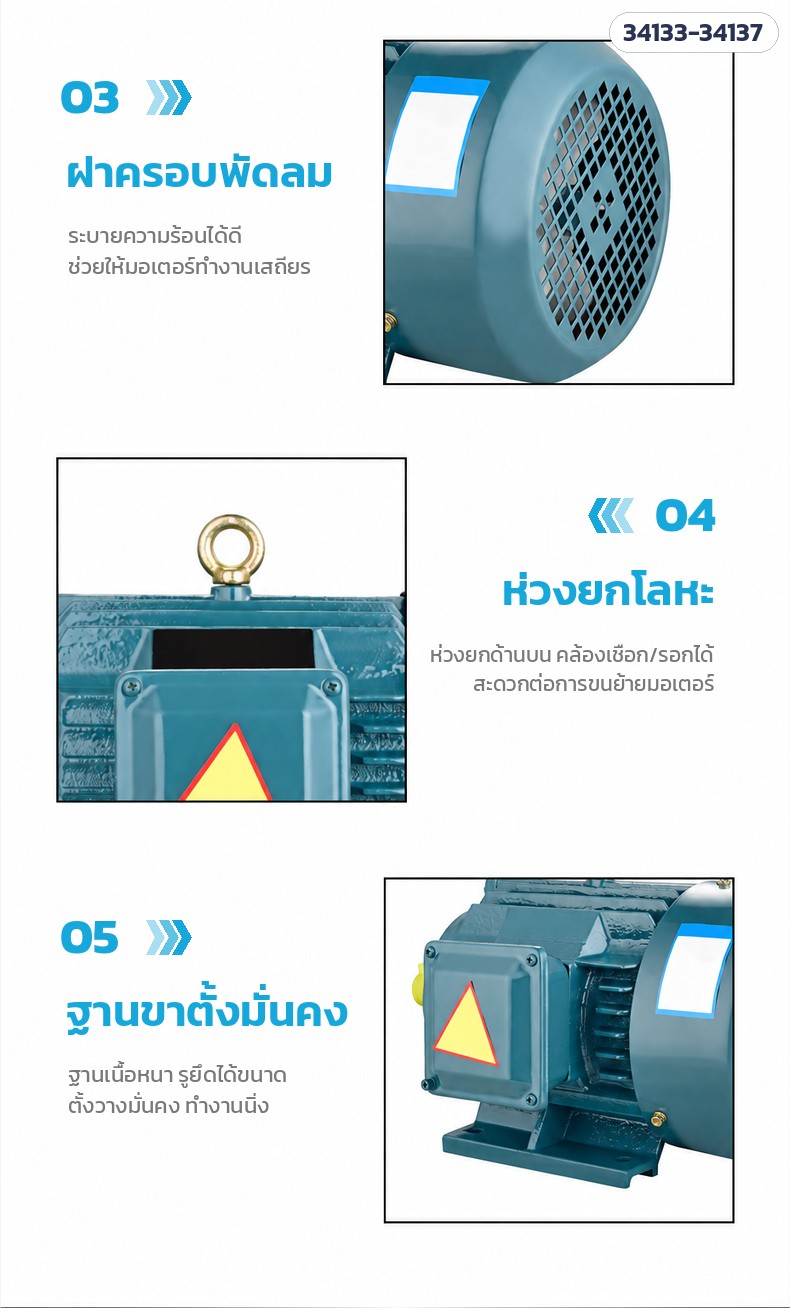

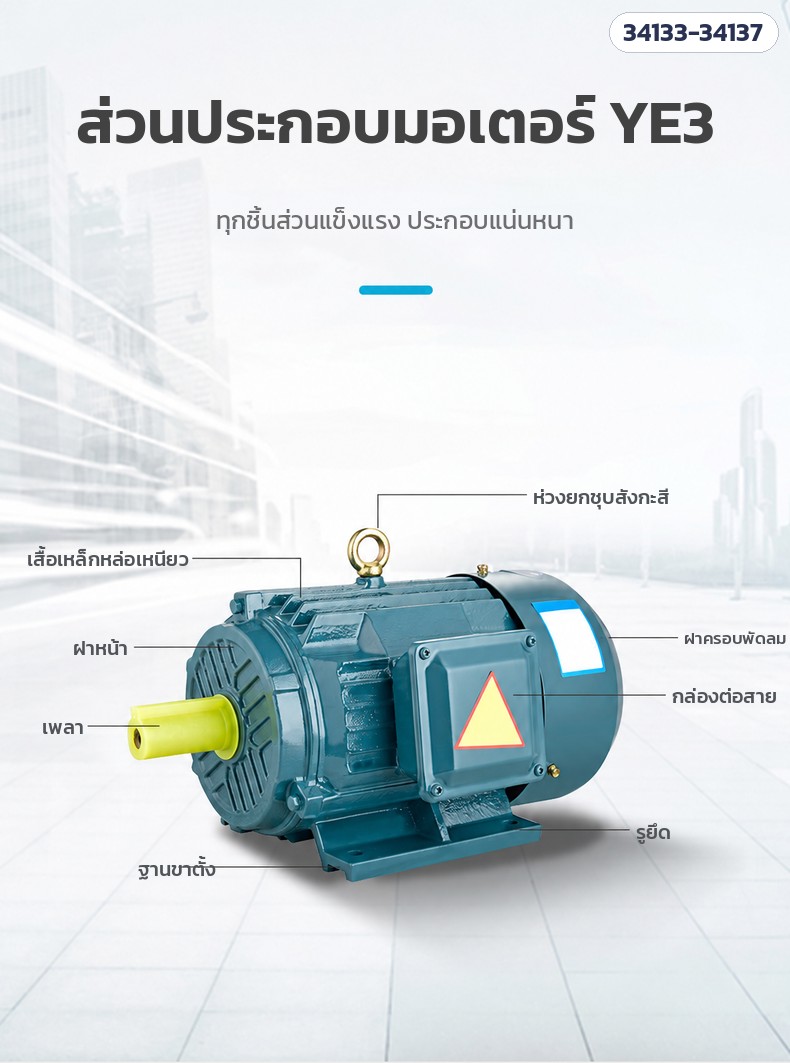

โครงสร้างและชิ้นส่วน

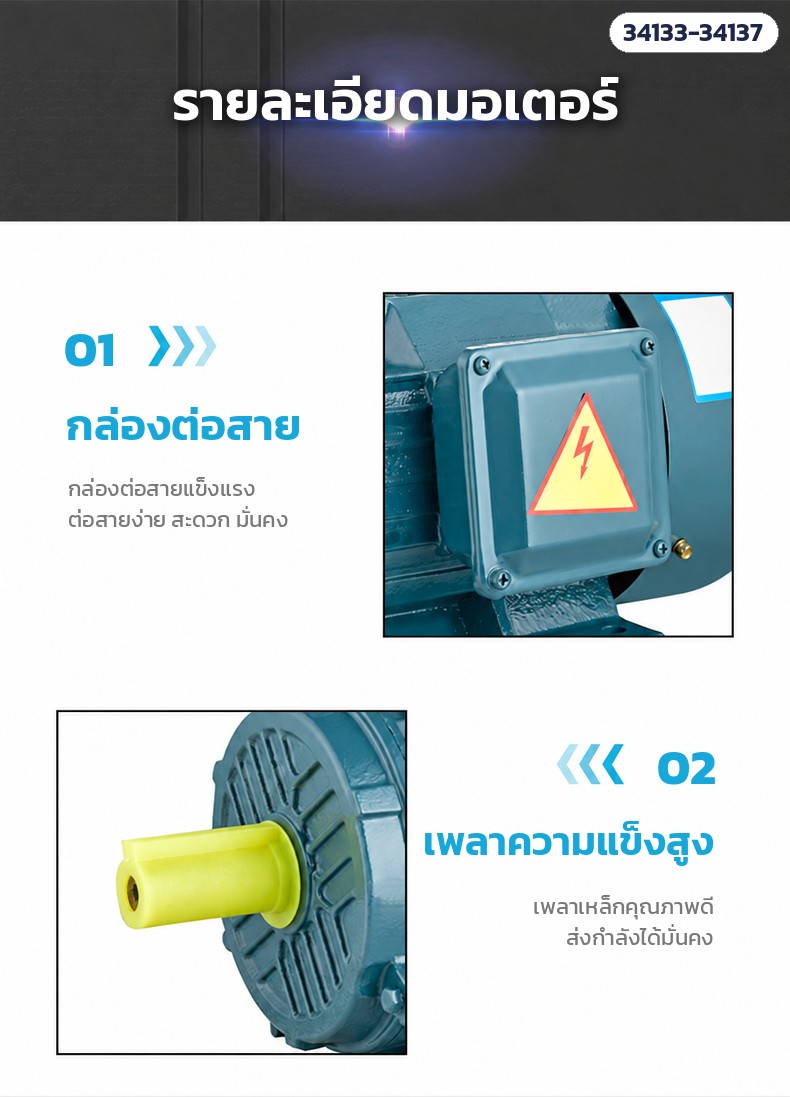

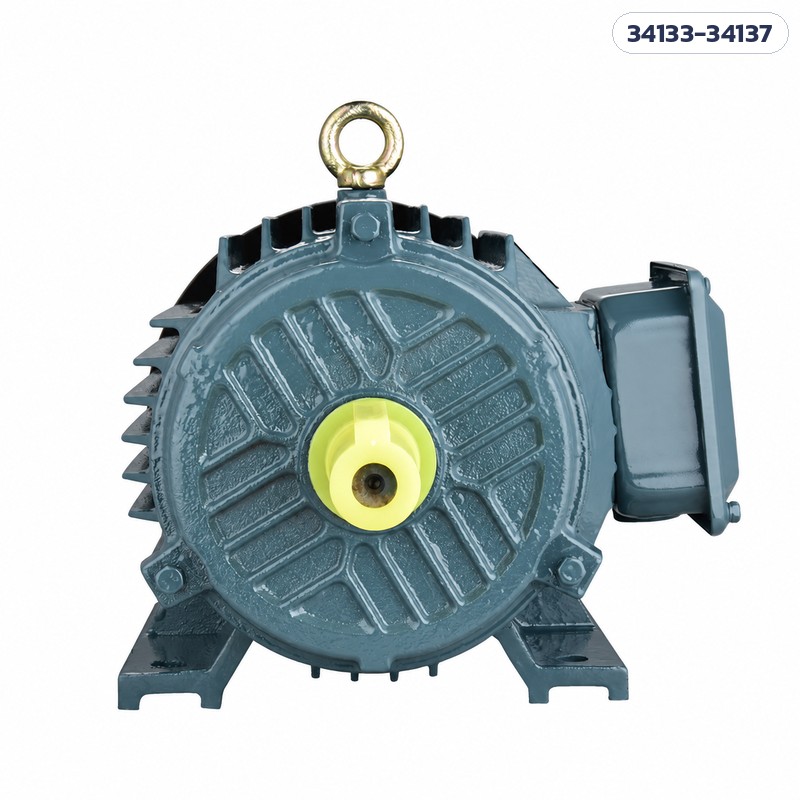

ห่วงยกชุบสังกะสีด้านบน · เสื้อเหล็กหล่อมีครีบระบายความร้อน · ฝาหน้า · เพลาส่งกำลังความแข็งสูง · ฐานขาตั้งหนา รูยึดได้ขนาด · ฝาครอบพัดลมระบายความร้อนด้านหลัง · กล่องต่อสายพร้อมขั้วต่อทองแดง

ข้อมูลสินค้า

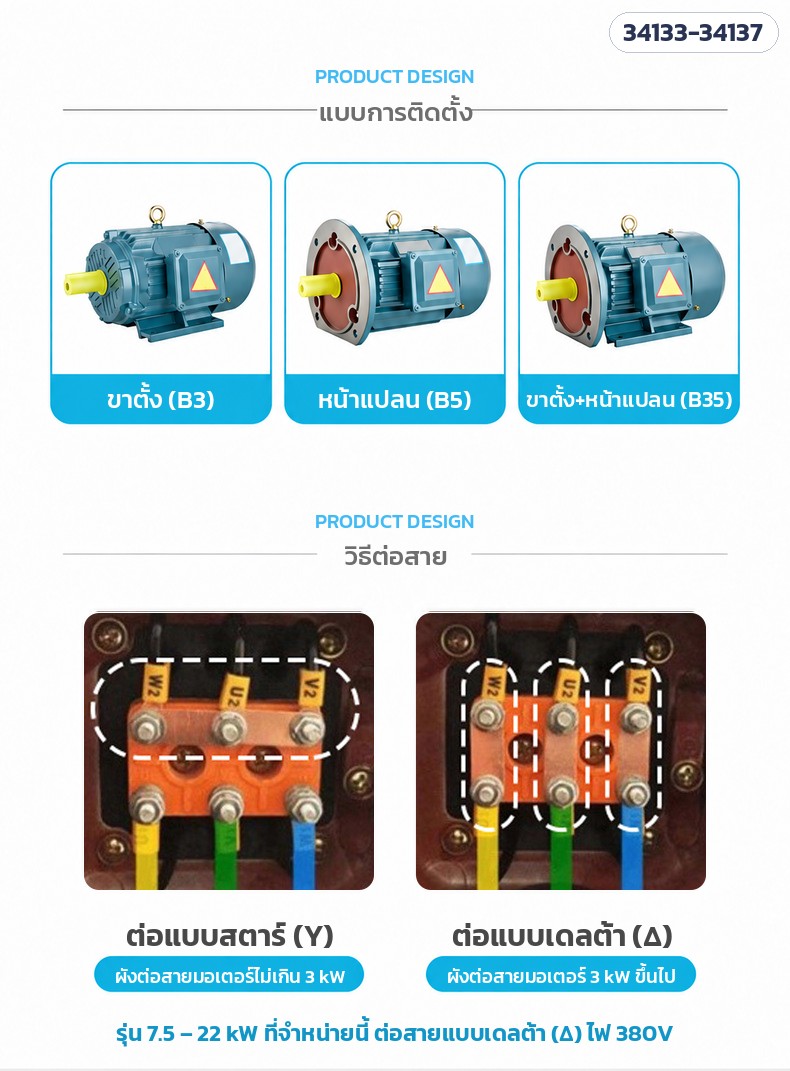

แบบติดตั้งและการต่อสาย

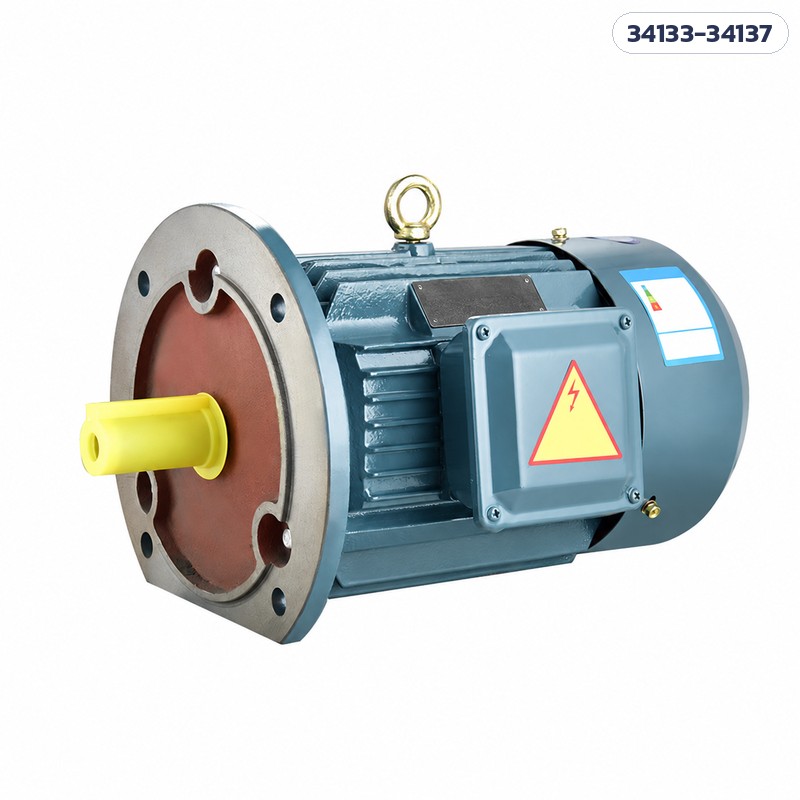

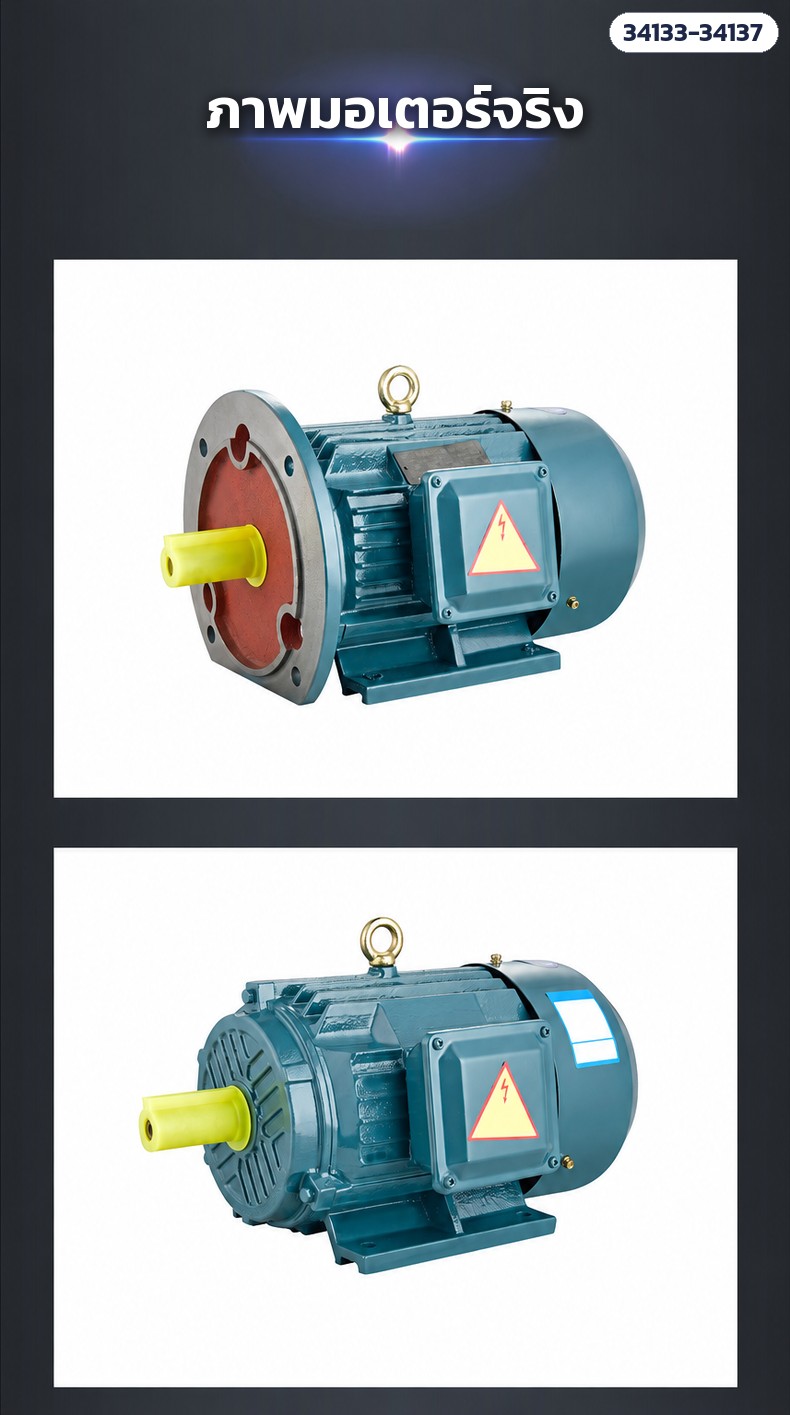

เลือกได้ 3 แบบ: ขาตั้งแนวนอน B3 · หน้าแปลนแนวตั้ง B5 · ขาตั้ง+หน้าแปลน B35 ระบุแบบที่ต้องการตอนสั่งซื้อ (แบบหน้าแปลนกรุณาสอบถามก่อนสั่ง) · รุ่นที่จำหน่ายทั้ง 5 ขนาดต่อสายแบบเดลต้า (Δ) ตามผังในฝากล่องต่อสาย

เหมาะกับงาน

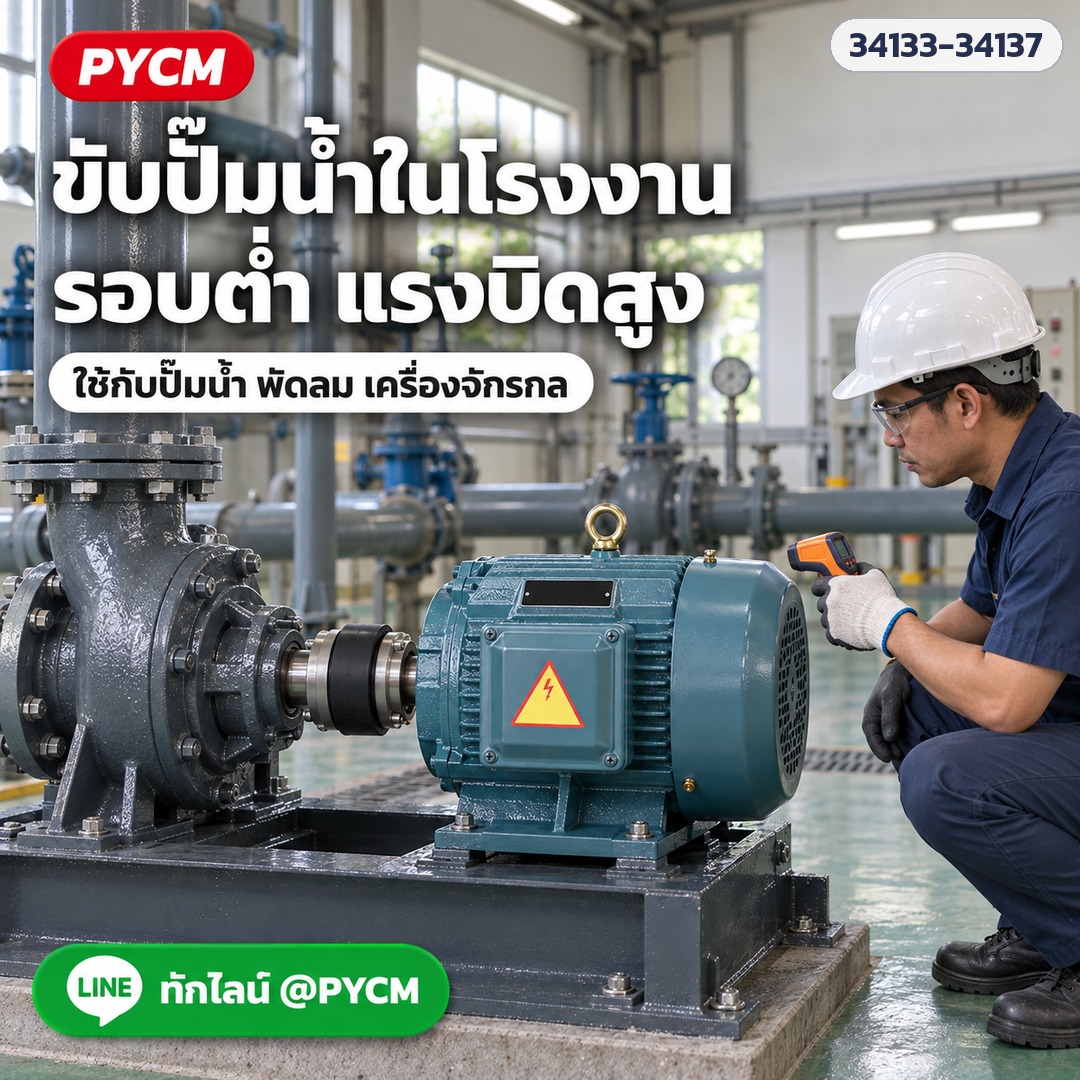

• ขับปั๊มน้ำ ปั๊มหอยโข่ง ระบบน้ำในโรงงาน
• พัดลม / โบลเวอร์อุตสาหกรรม
• สายพานลำเลียง เครื่องผสม ถังกวน เครื่องบด
• เครื่องจักรกลในโรงงาน งานเหมือง งานโลหะ สิ่งทอ ย้อมพิมพ์ เคมี
• เปลี่ยนแทนมอเตอร์เดิมที่เฟรม/กำลังเท่ากัน

วิธีติดตั้งเบื้องต้น

1. ยกมอเตอร์ด้วยห่วงยกด้านบน (ใช้รอก/รถยก) ถอดปลอกพลาสติกปลายเพลาออก
2. ยึดฐานกับแท่นที่แข็งแรง ตั้งศูนย์เพลาให้ตรงกับเครื่องที่ขับ (คัปปลิ้ง/พูลเลย์)

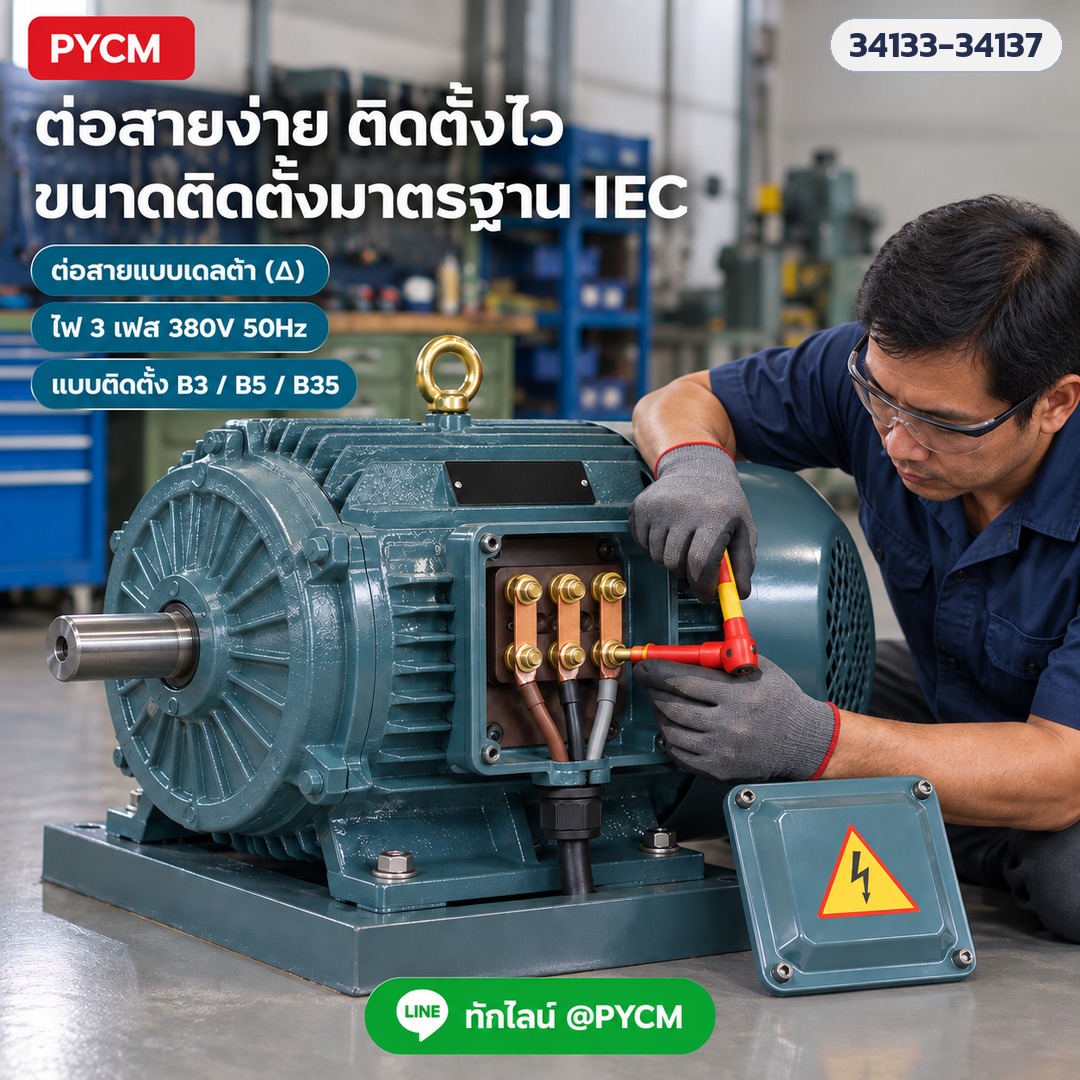

3. ให้ช่างไฟฟ้าต่อสายไฟ 3 เฟส 380V แบบเดลต้าตามผังในฝากล่องต่อสาย และต่อสายดิน
4. ติดตั้งเบรกเกอร์ แมกเนติก โอเวอร์โหลด ตามกระแสบนแผ่นป้าย · ขนาดนี้แนะนำชุดสตาร์ทลดกระแส (สตาร์-เดลต้า / ซอฟต์สตาร์ท / อินเวอร์เตอร์)
5. เดินมอเตอร์ตัวเปล่าเช็กทิศทางหมุนก่อนต่อโหลด (กลับทิศโดยสลับสาย 2 เส้น)

ความปลอดภัย / ข้อควรระวัง

• ติดตั้งและต่อไฟโดยช่างไฟฟ้าเท่านั้น · ต่อสายดินทุกครั้ง
• ใช้กับไฟ 3 เฟส 380V 50Hz เท่านั้น ห้ามต่อไฟบ้าน 220V
• ไม่ใช่มอเตอร์กันระเบิด ห้ามใช้ในพื้นที่มีไอระเหย/ฝุ่นติดไฟ · หลีกเลี่ยงน้ำฝนตรงและน้ำขัง
• ใช้ห่วงยกยกตัวมอเตอร์อย่างเดียว ห้ามยกพร้อมเครื่องที่ต่อพ่วง
• สินค้าน้ำหนักมาก กรุณาสอบถามวิธีจัดส่งทาง LINE @PYCM ก่อนสั่งซื้อ

คำถามที่พบบ่อย

8 โพล ต่างจาก 2 โพล / 4 โพล อย่างไร?
8 โพลหมุนช้ากว่า (ประมาณ 705 รอบ/นาที) แต่ได้แรงบิดสูงกว่าที่กำลังเท่ากัน เหมาะกับงานที่ต้องการรอบต่ำ ลดการใช้เกียร์ทด

มีกี่ขนาด?
5 ขนาด 7.5 kW (10 แรงม้า) · 11 kW (15 แรงม้า) · 15 kW (20 แรงม้า) · 18.5 kW (25 แรงม้า) · 22 kW (30 แรงม้า)

ใช้ไฟอะไร?
ไฟ 3 เฟส 380V 50Hz ต่อสายแบบเดลต้า ไม่สามารถใช้ไฟบ้าน 220V

เปลี่ยนแทนมอเตอร์เดิมได้ไหม?
ได้ ถ้าเฟรมและกำลังตรงกัน ขนาดติดตั้งเป็นมาตรฐาน IEC ความสูงศูนย์เพลาเท่ากับเลขเฟรม (เช่น 160L = 160 มม.)

มีแบบหน้าแปลนไหม?
มีทั้งขาตั้ง B3 หน้าแปลน B5 และ B35 ระบุแบบที่ต้องการตอนสั่งซื้อ

กระแส / น้ำหนักเท่าไหร่?
ดูที่แผ่นป้ายบนตัวมอเตอร์ หรือทักไลน์ @PYCM สอบถามก่อนสั่ง

คู่มือการใช้งานและการติดตั้ง ภาษาไทย — เปิดคู่มือฉบับภาษาไทย
