มอเตอร์เกียร์ทดรอบ 3 เฟส 0.1–3.7 kW แนวนอนขาตั้ง / แนวตั้งหน้าแปลน เพลา 18–50 มม. 220V/380V เลือกอัตราทด 1:3–1:200 สำหรับสายพานลำเลียง เครื่องบรรจุ ถังผสม (28 รุ่น SGM)

รายละเอียดสินค้า

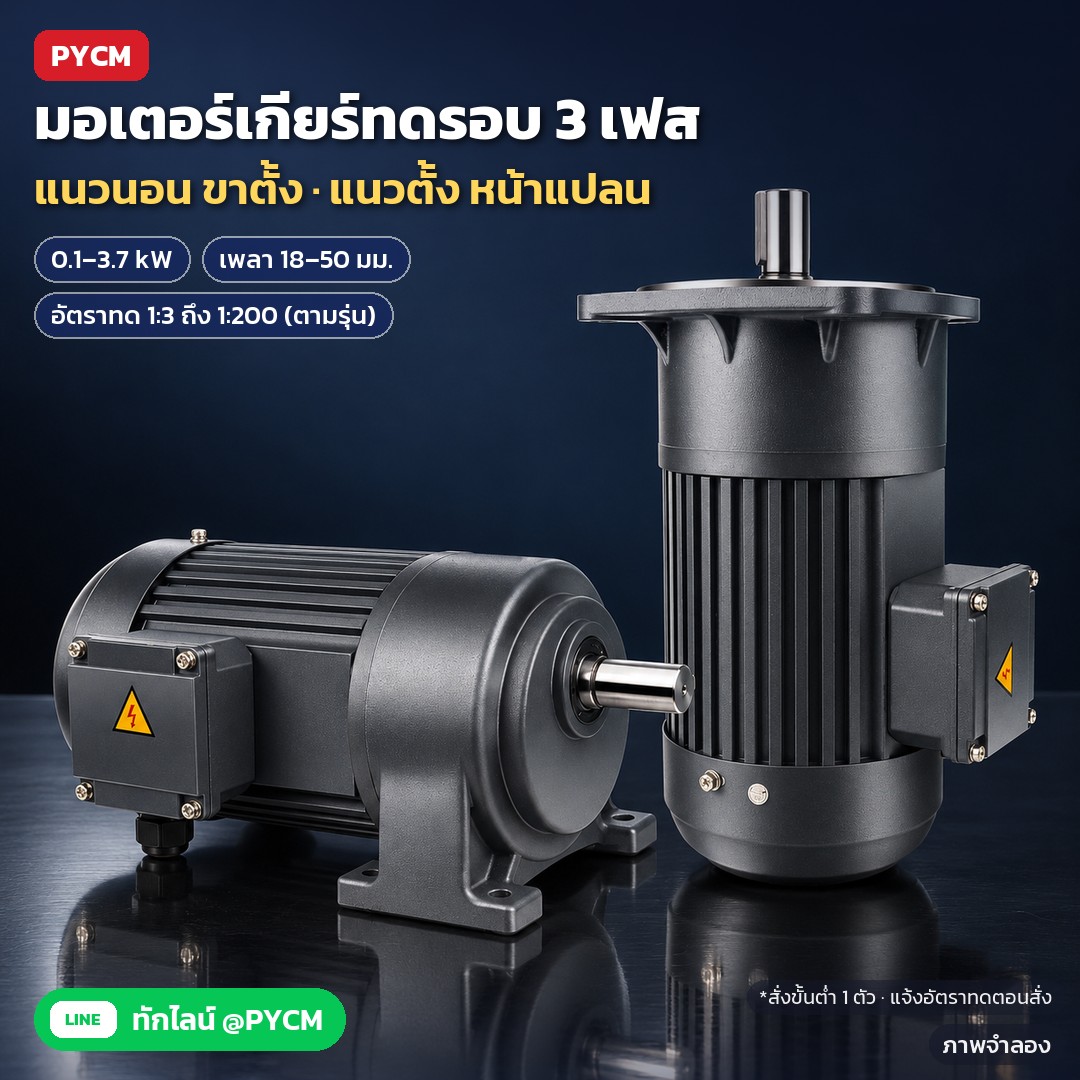

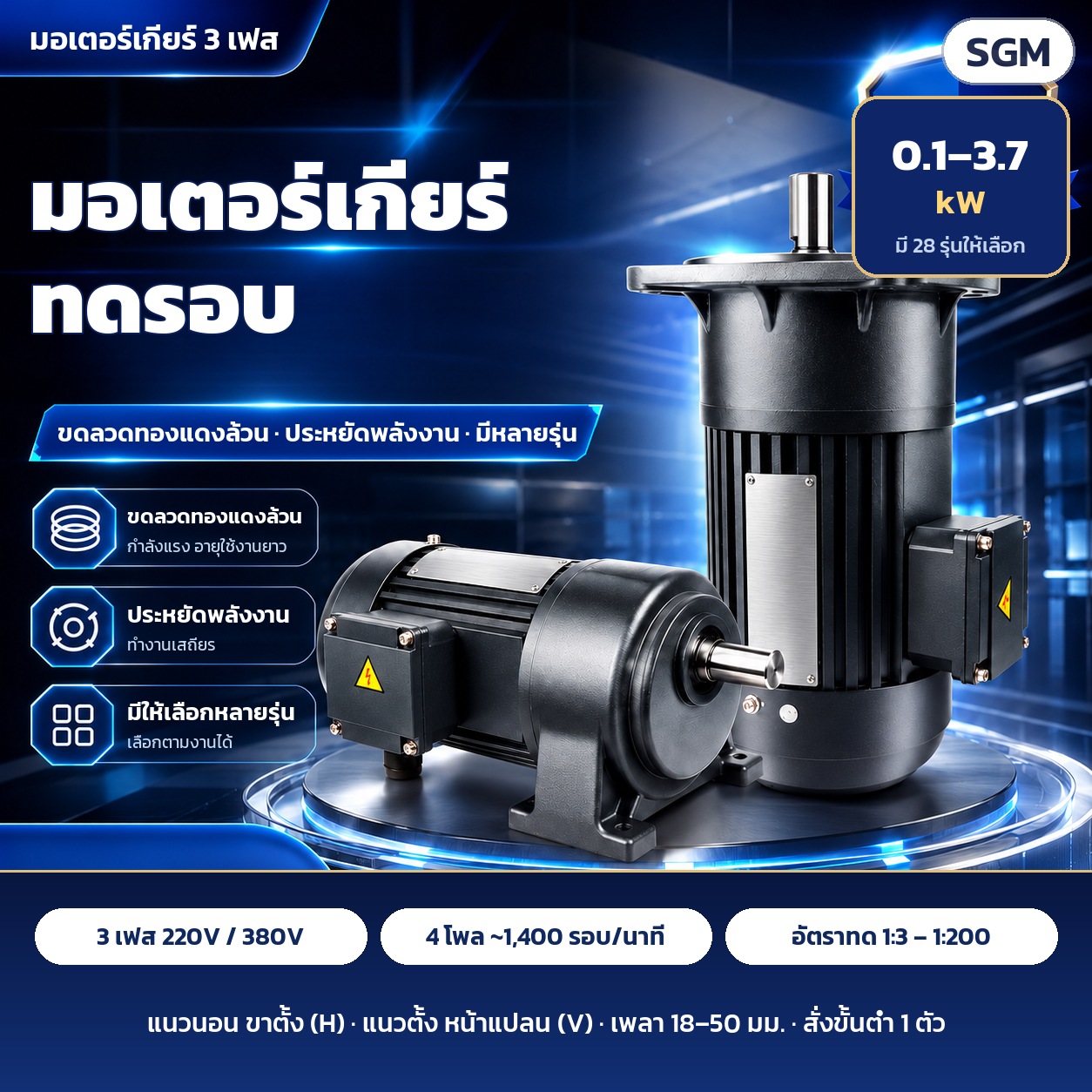

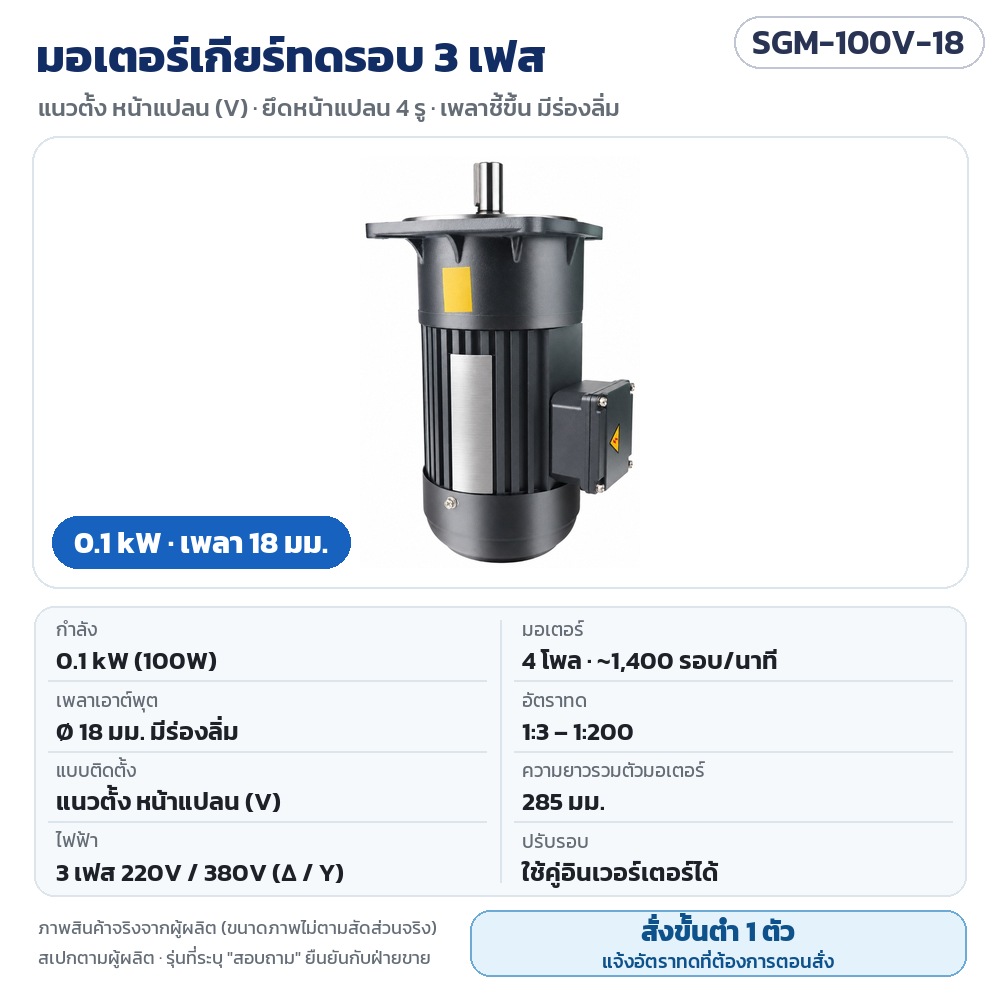

มอเตอร์เกียร์ทดรอบ 3 เฟส SGM 0.1–3.7 kW — แนวนอนขาตั้ง / แนวตั้งหน้าแปลน 28 รุ่น

มอเตอร์เกียร์ทดรอบ (Gear Motor) คือมอเตอร์ไฟฟ้ากระแสสลับ 3 เฟสที่มีชุดเกียร์ทดรอบในตัว ได้เพลาเอาต์พุตรอบต่ำ แรงบิดสูง ไม่ต้องหาเกียร์บ็อกซ์แยก ใช้ขับสายพานลำเลียง เครื่องบรรจุ โต๊ะหมุน และใบกวนถังผสม

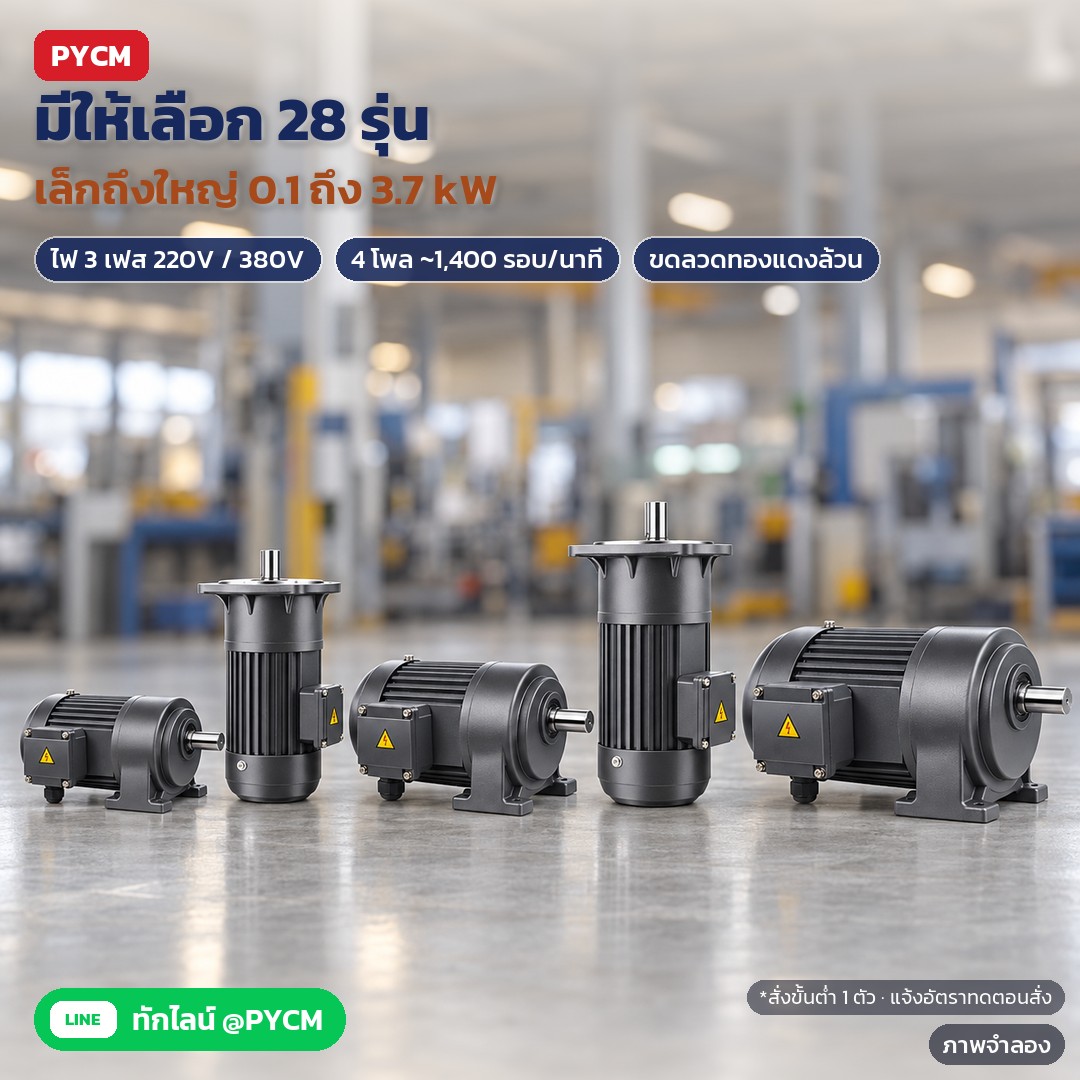

รุ่น SGM มี 28 รุ่น (รหัสสินค้า 35776–35803) กำลัง 0.1–3.7 kW เพลา 18–50 มม. มีทั้งแบบ แนวนอน ขาตั้ง (H) และ แนวตั้ง หน้าแปลน (V) · ไฟ 3 เฟส 220V/380V 4 โพล · สั่งซื้อขั้นต่ำ 1 ตัว (เลือกรุ่นใดก็ได้ · แจ้งอัตราทดที่ต้องการตอนสั่ง)

▶ คลิปแนะนำพากย์ไทย — ภาพในคลิปเป็นภาพสินค้าจริง ร่วมกับภาพจำลองประกอบ · เสียงบรรยายและบางช็อตสร้างด้วย AI · https://youtu.be/mPkGqUq_l3A

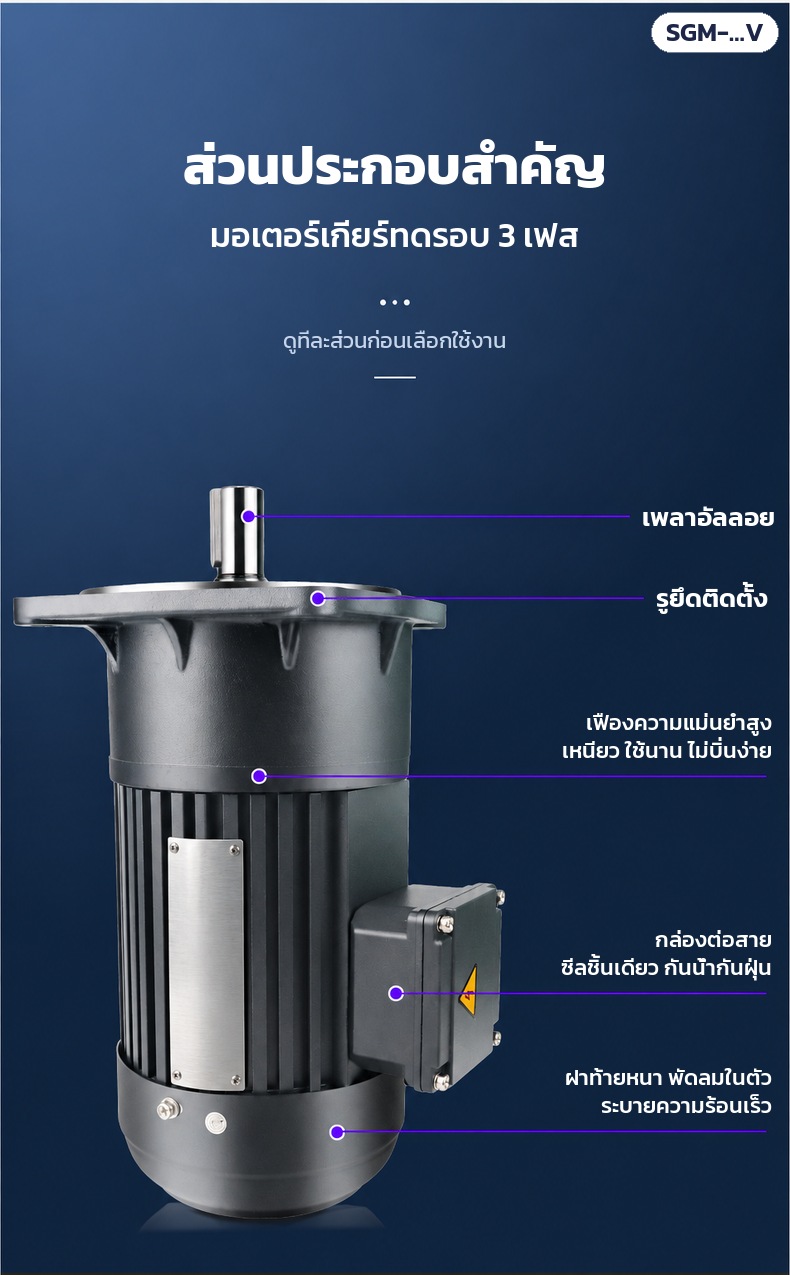

จุดเด่นของมอเตอร์เกียร์ทดรอบ SGM

• รอบต่ำ แรงบิดสูงในตัวเดียว — มอเตอร์กับเกียร์ทดรอบรวมเป็นชิ้นเดียว ไม่ต้องหาเกียร์บ็อกซ์และคัปปลิ้งแยก ติดตั้งง่าย ประหยัดพื้นที่

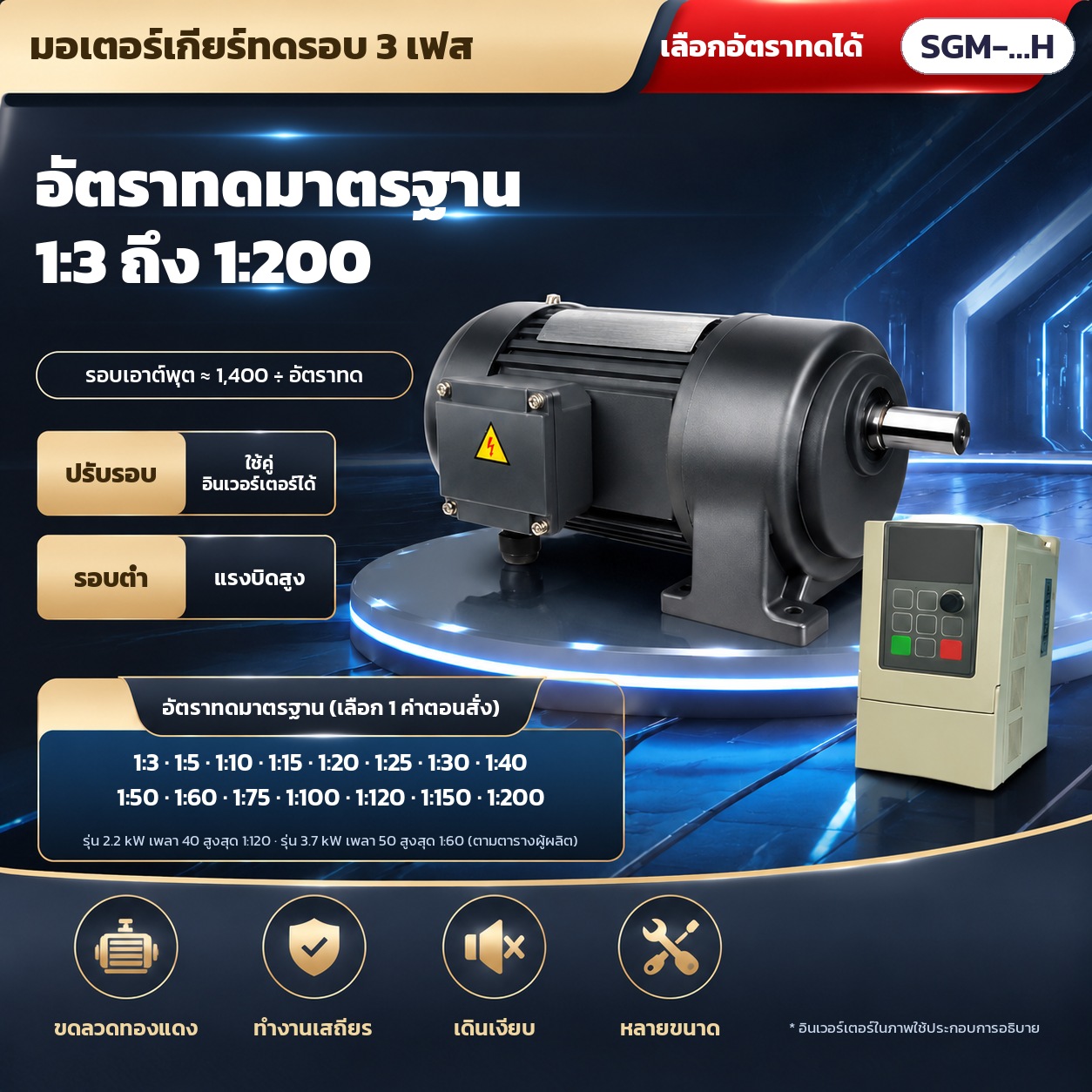

• เลือกอัตราทดได้ 15 ระดับ — ตั้งแต่ 1:3 ถึง 1:200 เลือกรอบเอาต์พุตให้ตรงงาน — สายพานเร็ว ใบกวนช้า หรือโต๊ะหมุน

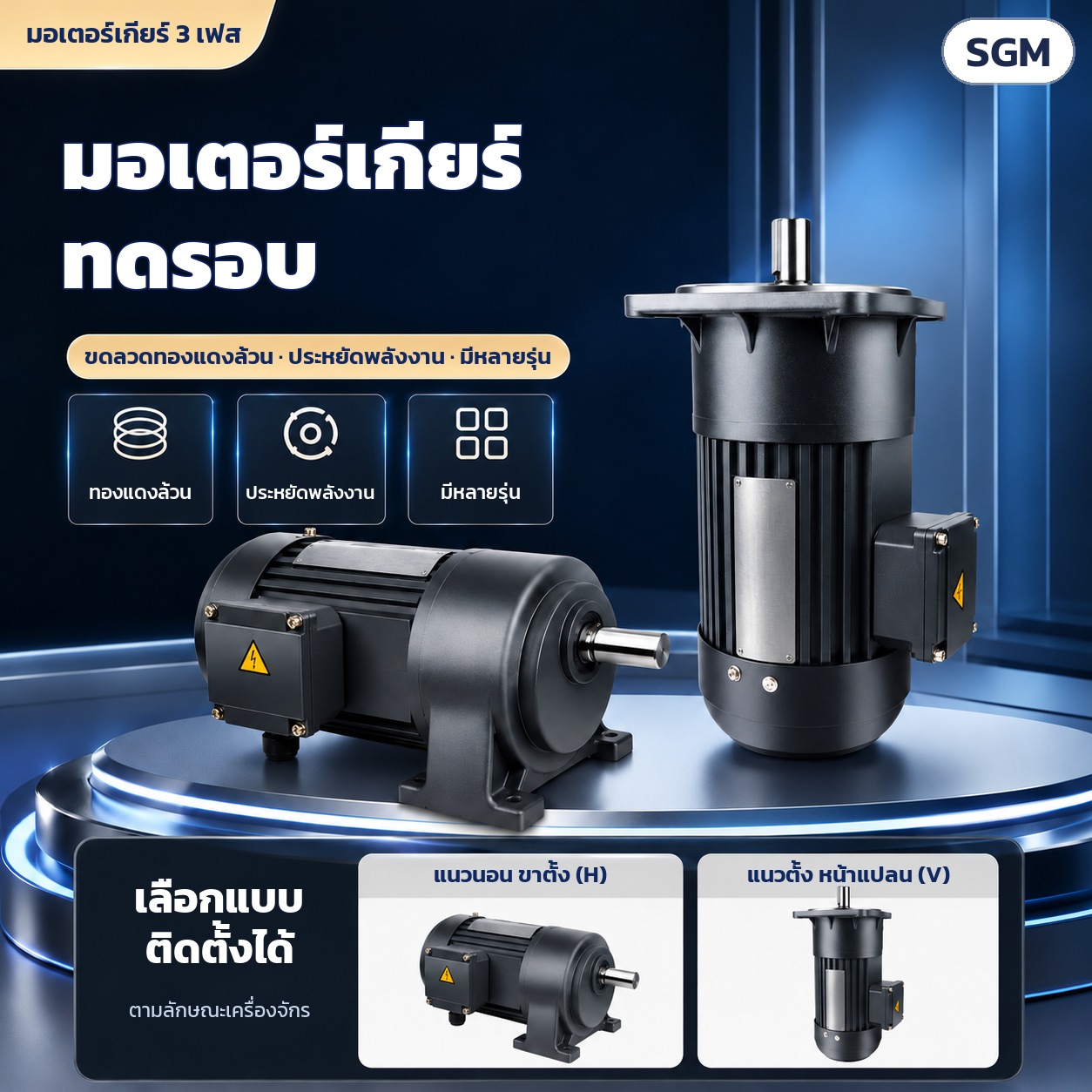

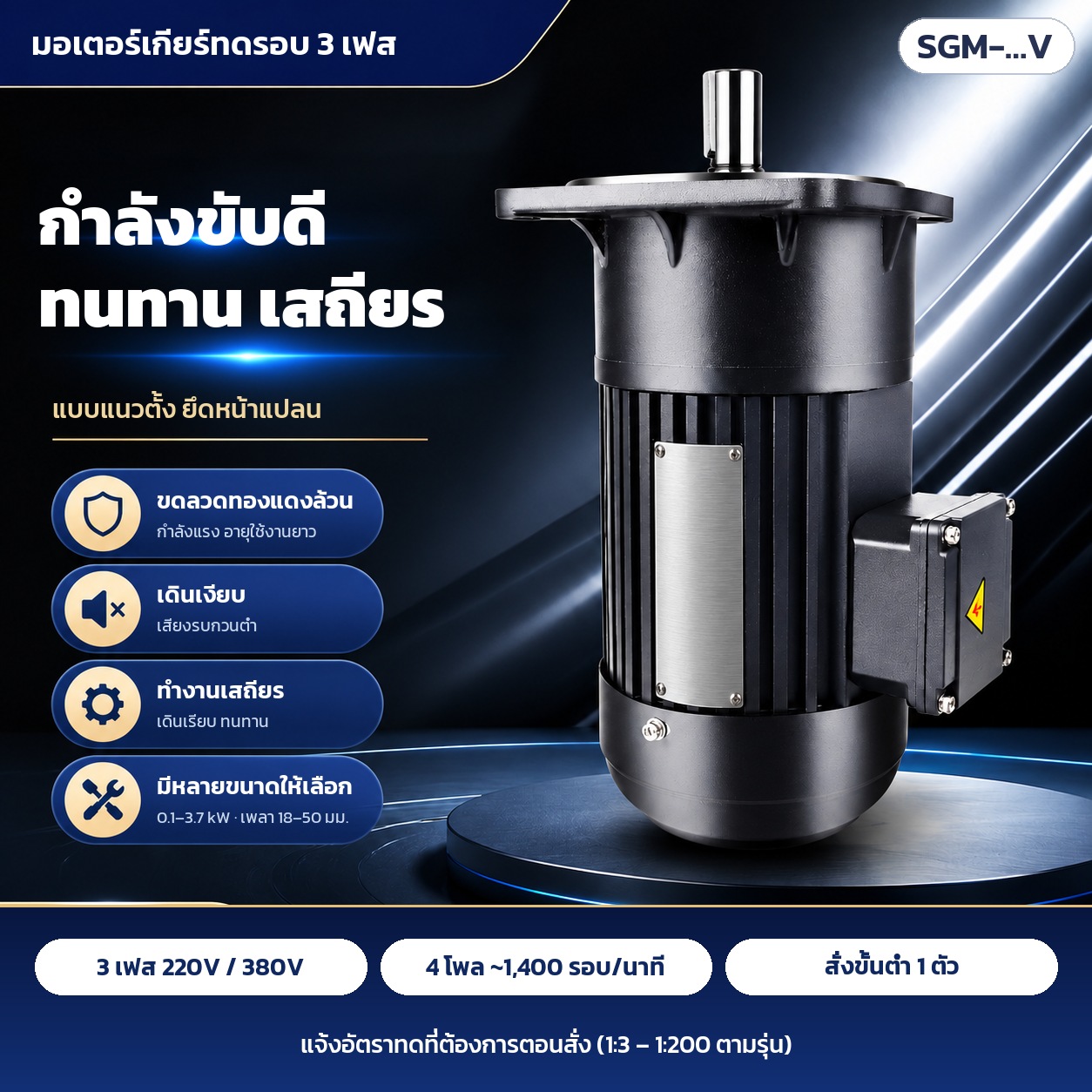

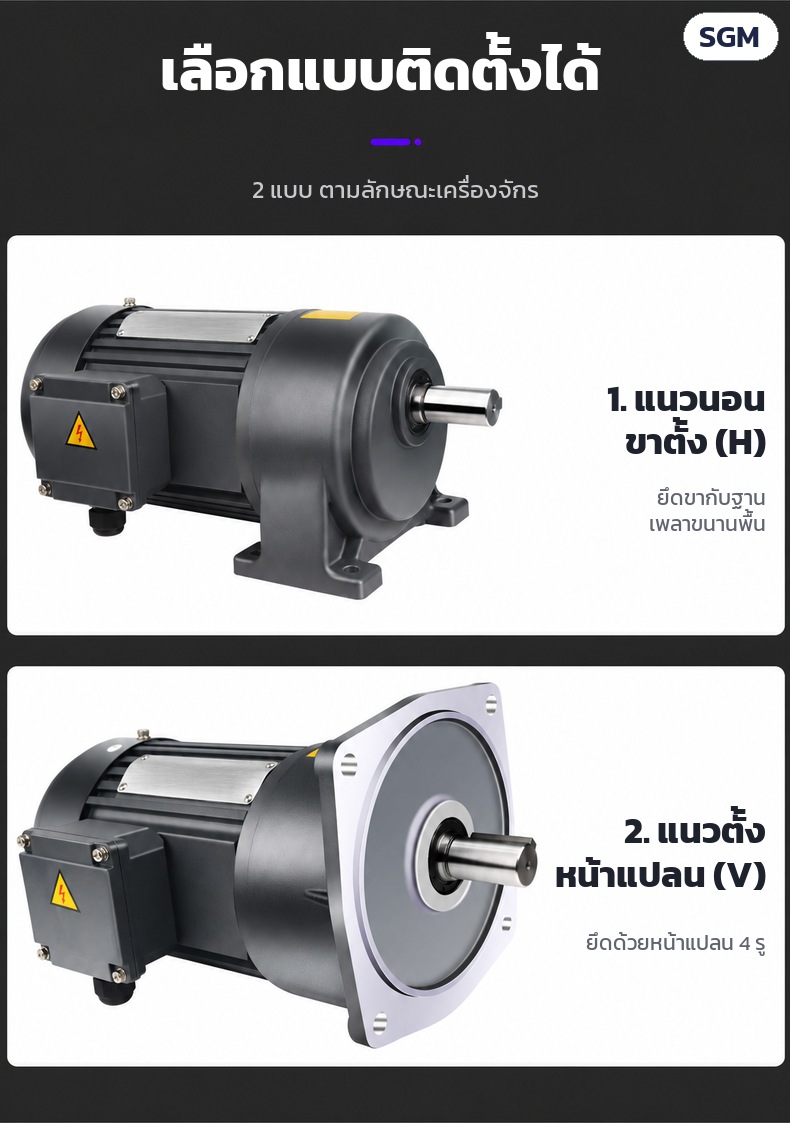

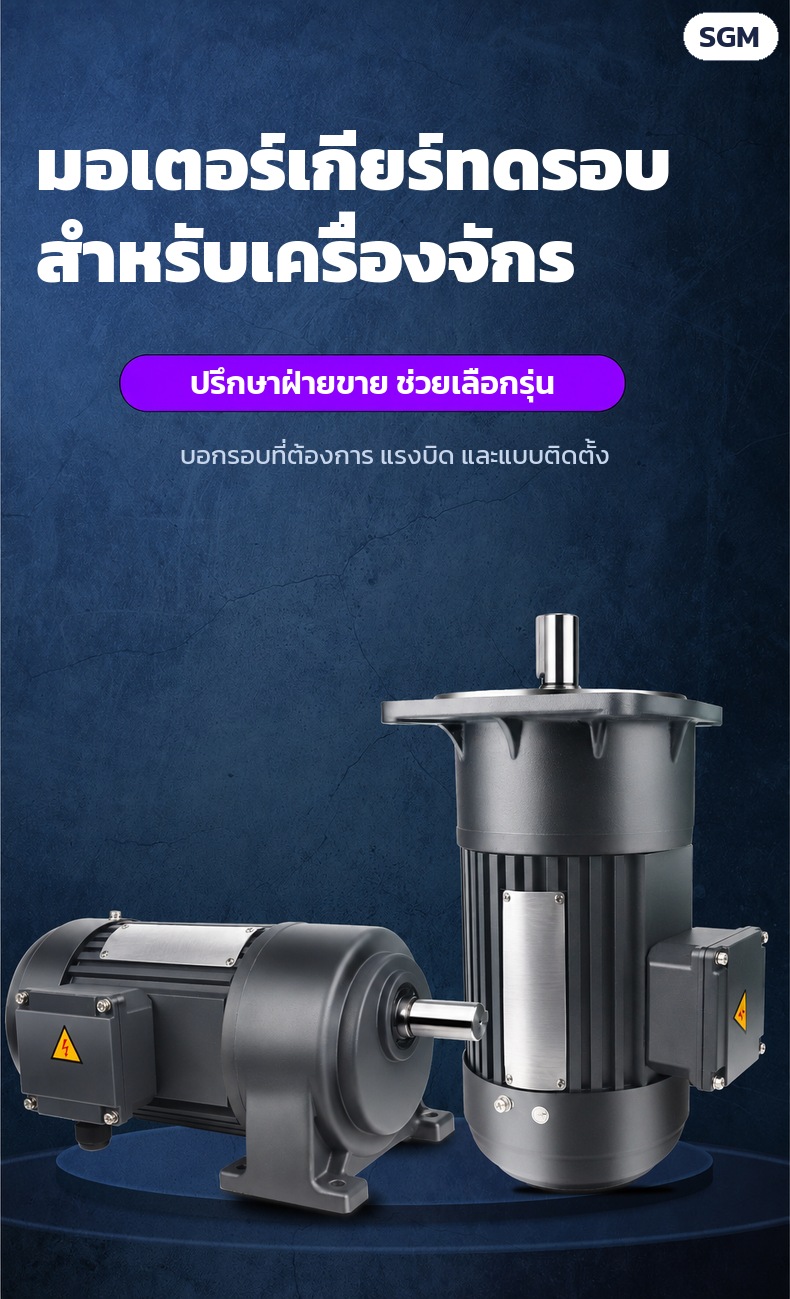

• แนวนอน หรือ แนวตั้ง — แบบขาตั้งวางบนฐานเครื่อง แบบหน้าแปลนยึดกับฝาถัง/ผนังเครื่อง เลือกตามโครงสร้างเครื่องจักร

ข้อมูลสินค้า (สเปก SGM)

สเปกตามข้อมูลผู้ผลิต · อัตราทด/แบบขนาดของรุ่นที่ยังไม่มีแบบ น้ำมันเกียร์ น้ำหนัก และระยะเวลารอสินค้า สอบถามฝ่ายขาย

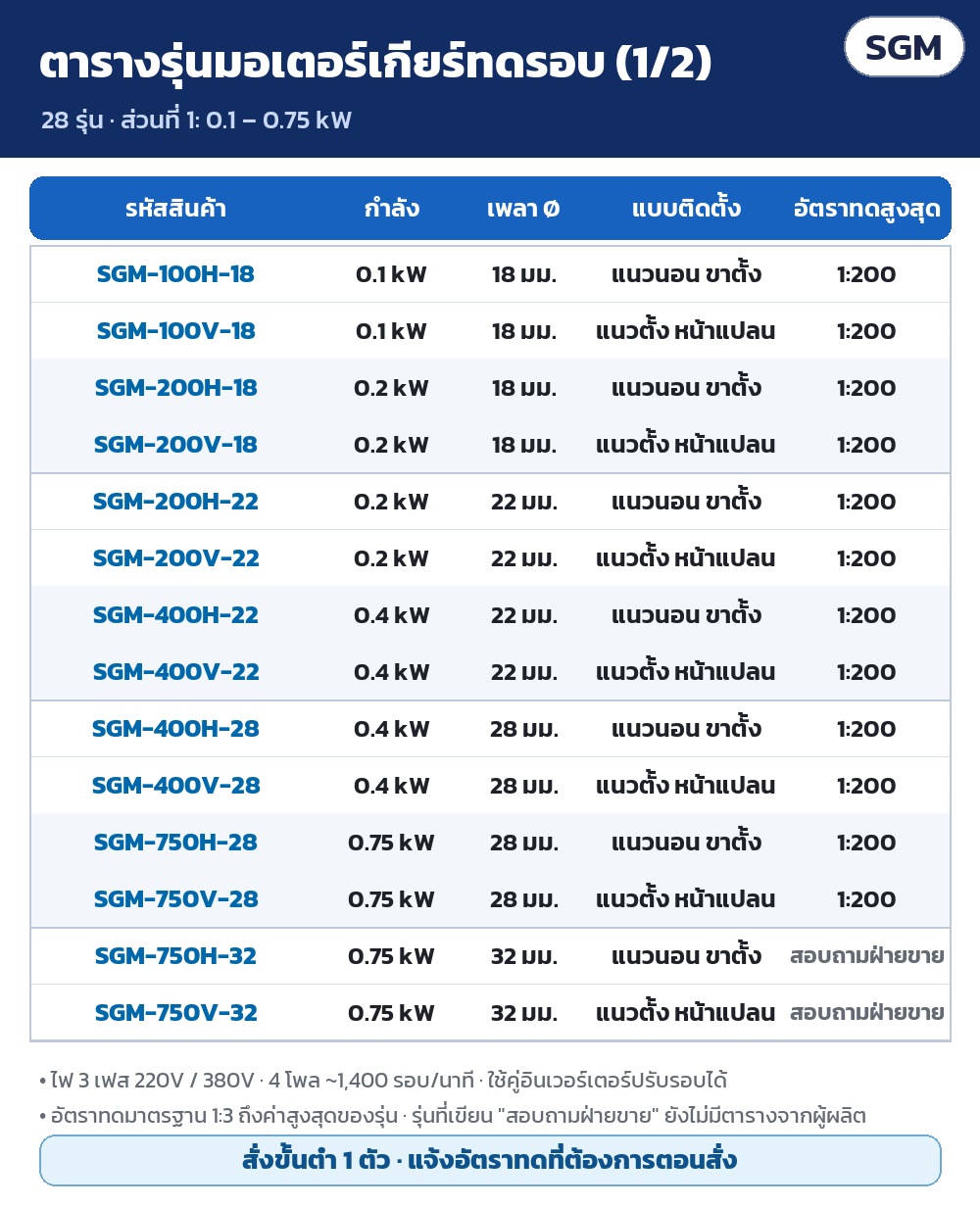

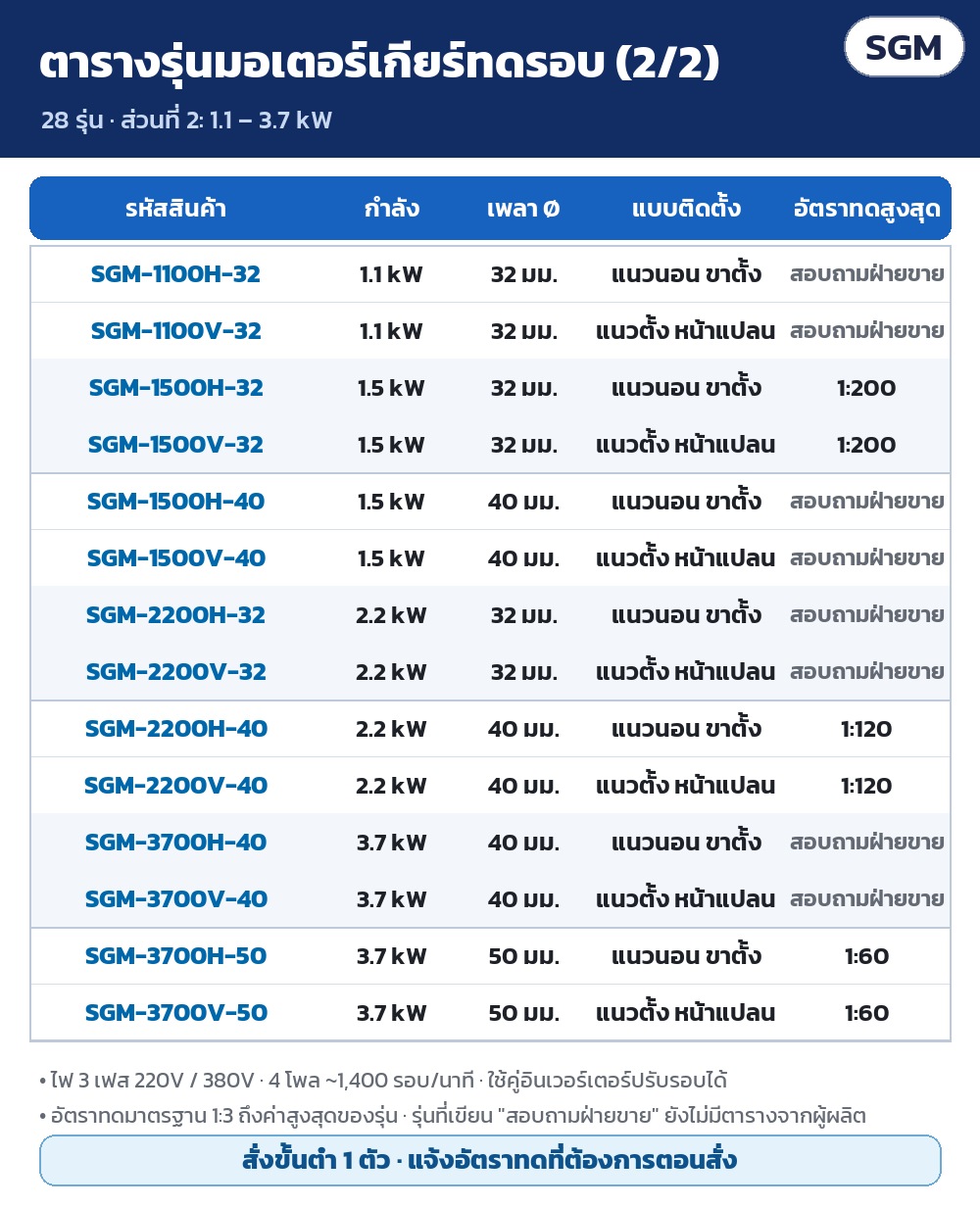

เปรียบเทียบ 28 รุ่น (แยกตามกำลัง)

อ่านรหัส: SGM-400H-22 = 0.4 kW แนวนอน ขาตั้ง เพลา 22 มม. · SGM-400V-22 = แบบแนวตั้ง หน้าแปลน

ขนาดเล็ก 0.1–0.2 kW (สายพานเล็ก เครื่องบรรจุ โต๊ะหมุน)

ขนาดกลาง 0.4–0.75 kW (สายพานทั่วไป ไลน์บรรจุ ใบกวนรอบต่ำ)

ขนาดใหญ่ 1.1–1.5 kW (สายพาน/ลูกกลิ้งโหลดมาก ถังผสม)

ขนาดใหญ่พิเศษ 2.2–3.7 kW (งานแรงบิดสูง ถังผสมขนาดใหญ่)

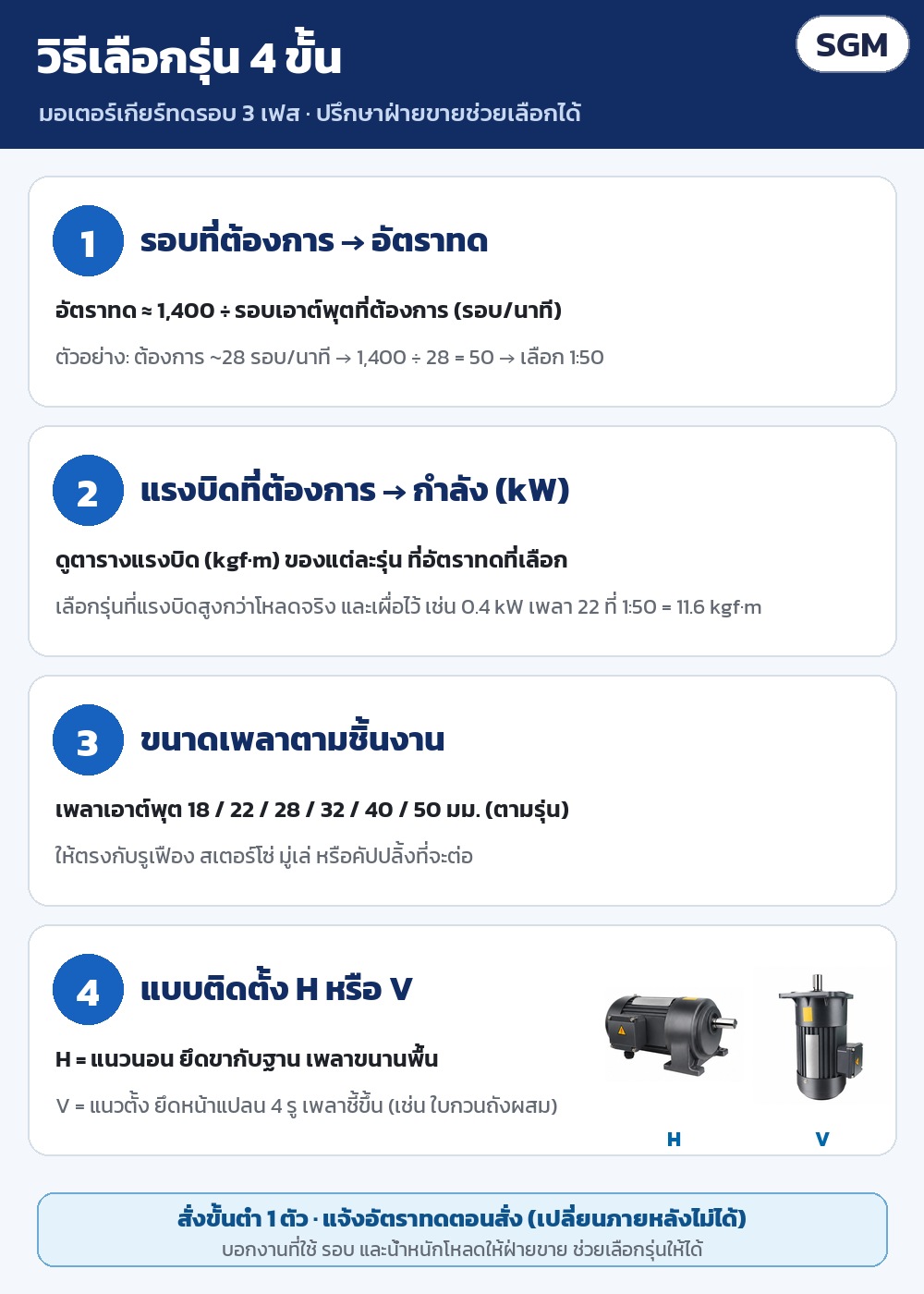

วิธีเลือกรุ่นและอัตราทด

1. รอบ → อัตราทด: รอบเอาต์พุต ≈ 1,400 ÷ อัตราทด เช่น ต้องการราว 28 รอบ/นาที ใช้ 1:50

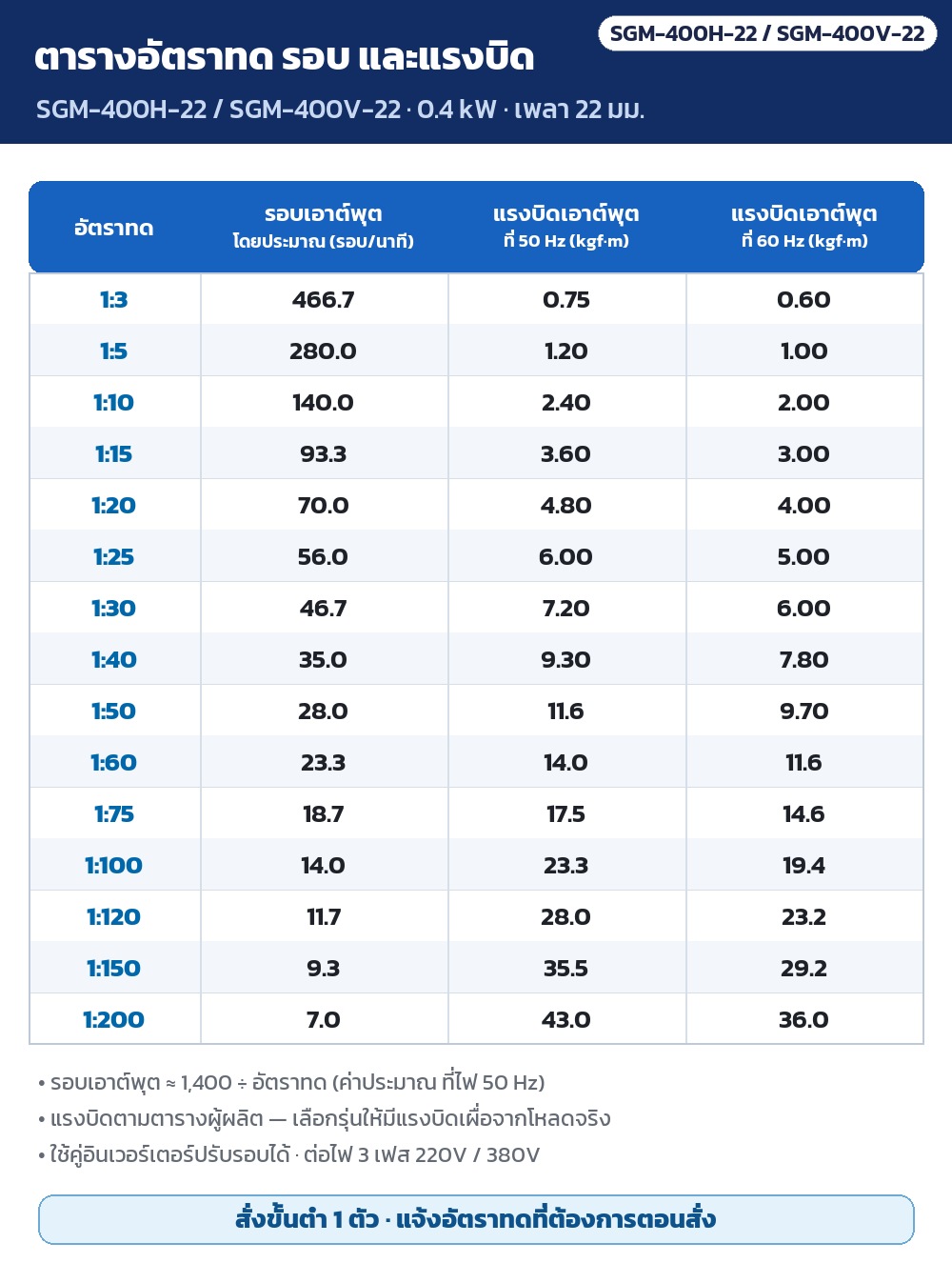

2. แรงบิด → กำลัง: ดูตารางแรงบิดของรุ่นที่อัตราทดนั้นให้เผื่อมากกว่าโหลดจริง เช่น 0.4 kW เพลา 22 มม. ที่ 1:50 ได้ประมาณ 11.6 กก.·ม. (kgf·m) ที่ 50 Hz ตามตารางผู้ผลิต
3. เพลา ให้ตรงเฟืองโซ่/มู่เล่/คัปปลิ้ง · แบบติดตั้ง H วางบนฐานขับสายพาน/โซ่ · V ยึดบนฝาถังหรือผนังเครื่อง

รอบเอาต์พุตโดยประมาณ (ไฟ 50 Hz): 1:3 ≈ 467 · 1:5 ≈ 280 · 1:10 ≈ 140 · 1:15 ≈ 93.3 · 1:20 ≈ 70 · 1:25 ≈ 56 · 1:30 ≈ 46.7 · 1:40 ≈ 35 · 1:50 ≈ 28 · 1:60 ≈ 23.3 · 1:75 ≈ 18.7 · 1:100 ≈ 14 · 1:120 ≈ 11.7 · 1:150 ≈ 9.3 · 1:200 ≈ 7 รอบ/นาที

ไม่แน่ใจ แจ้งรอบที่ต้องการและโหลดของงาน ให้ฝ่ายขายช่วยเลือกรุ่น/อัตราทด

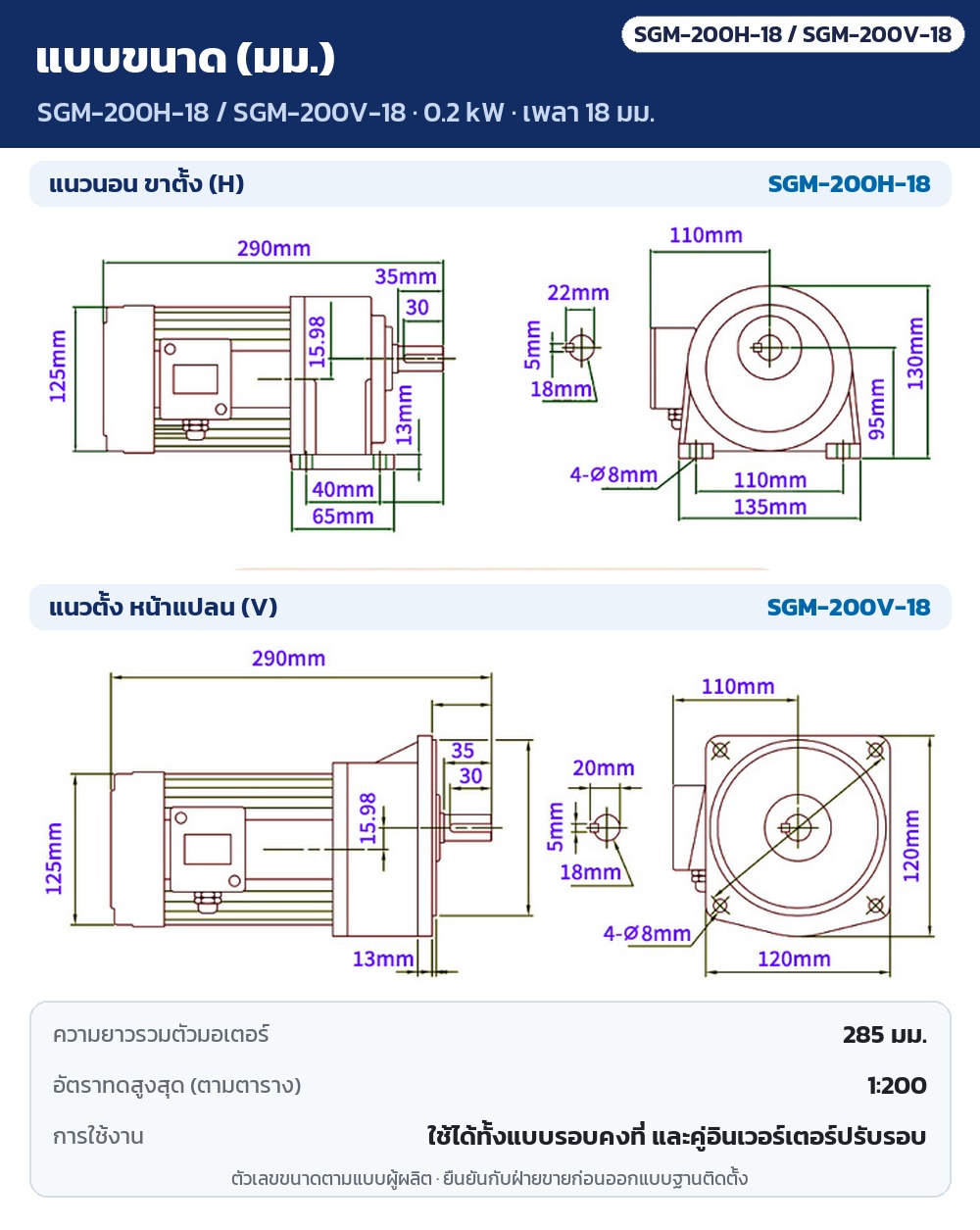

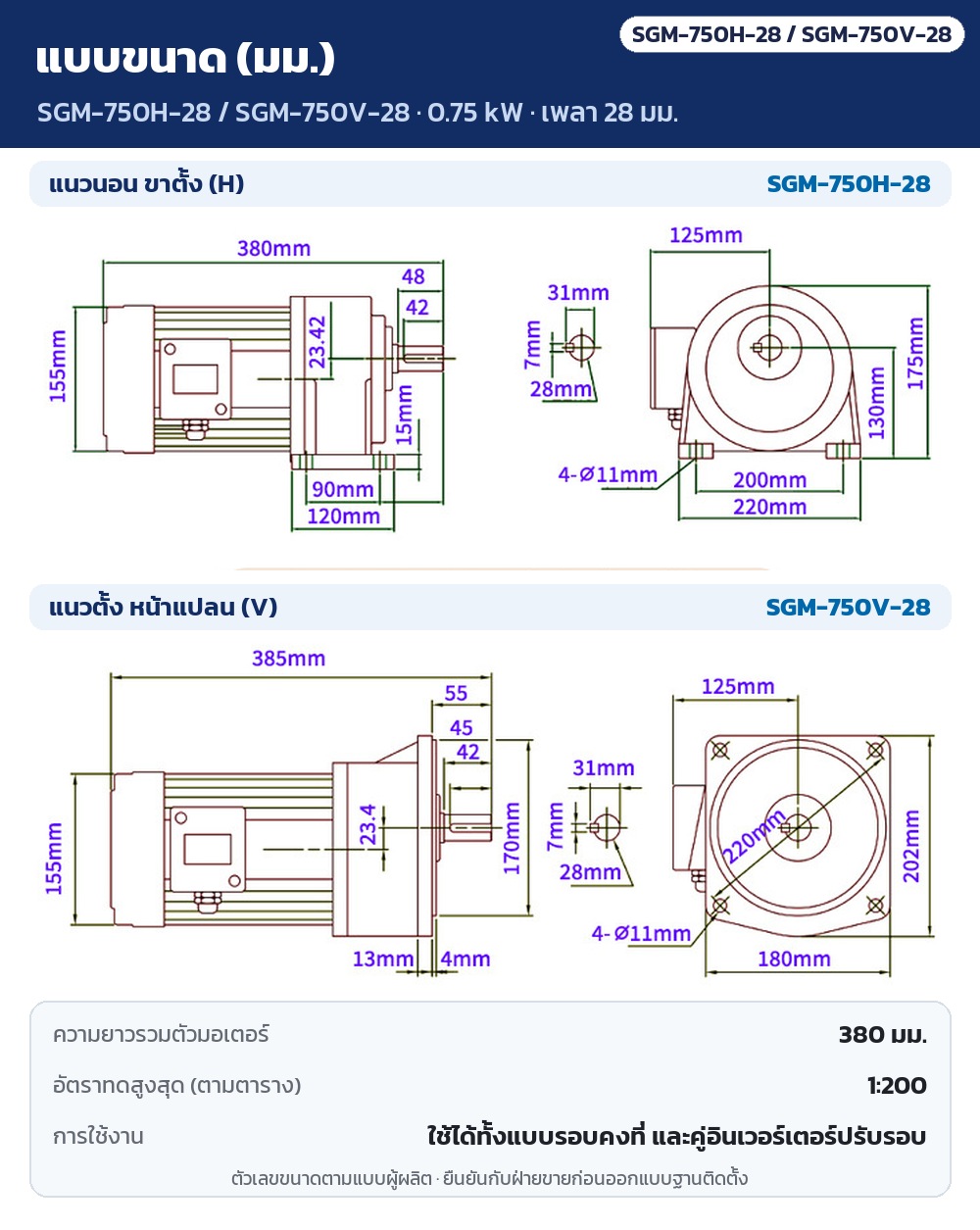

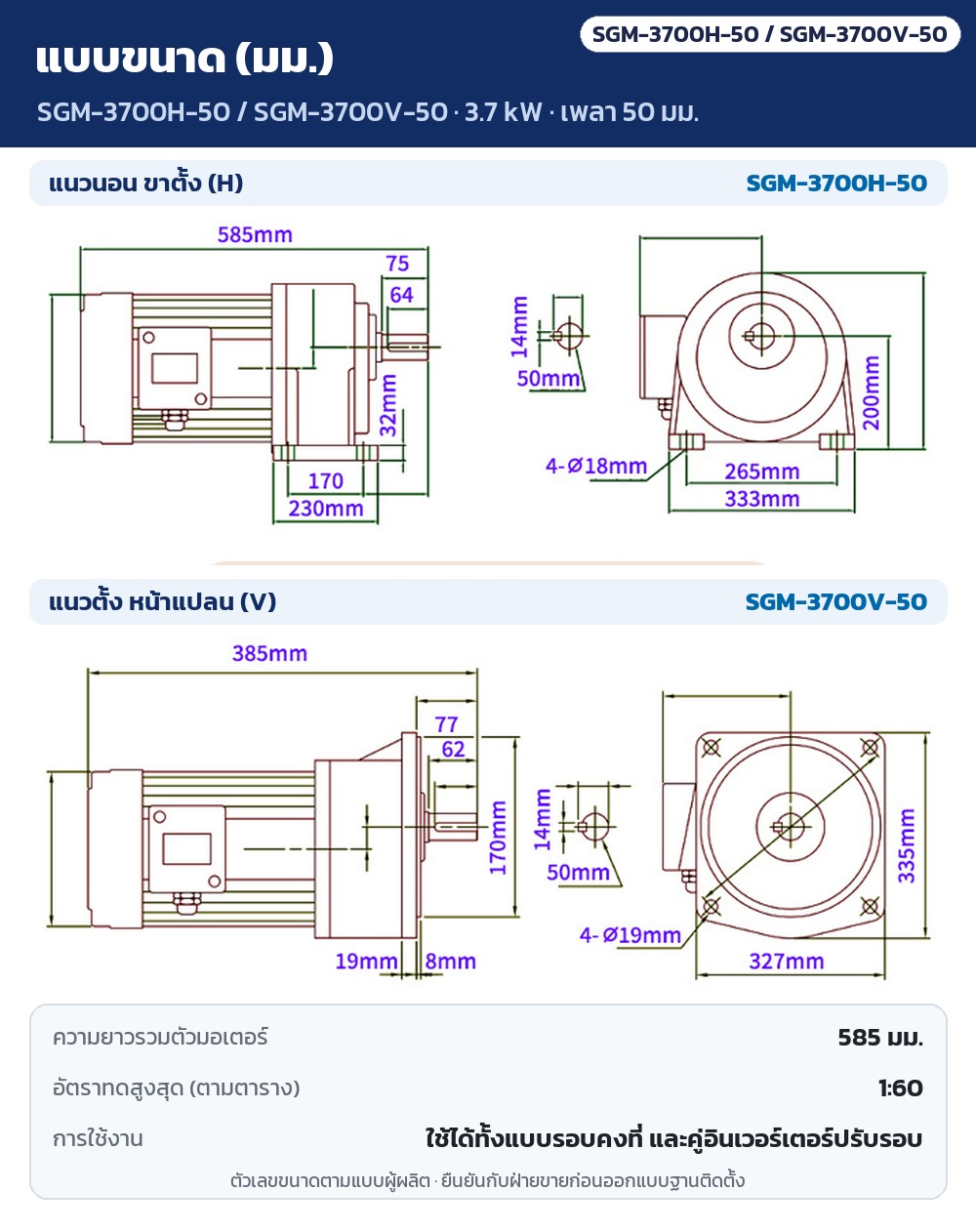

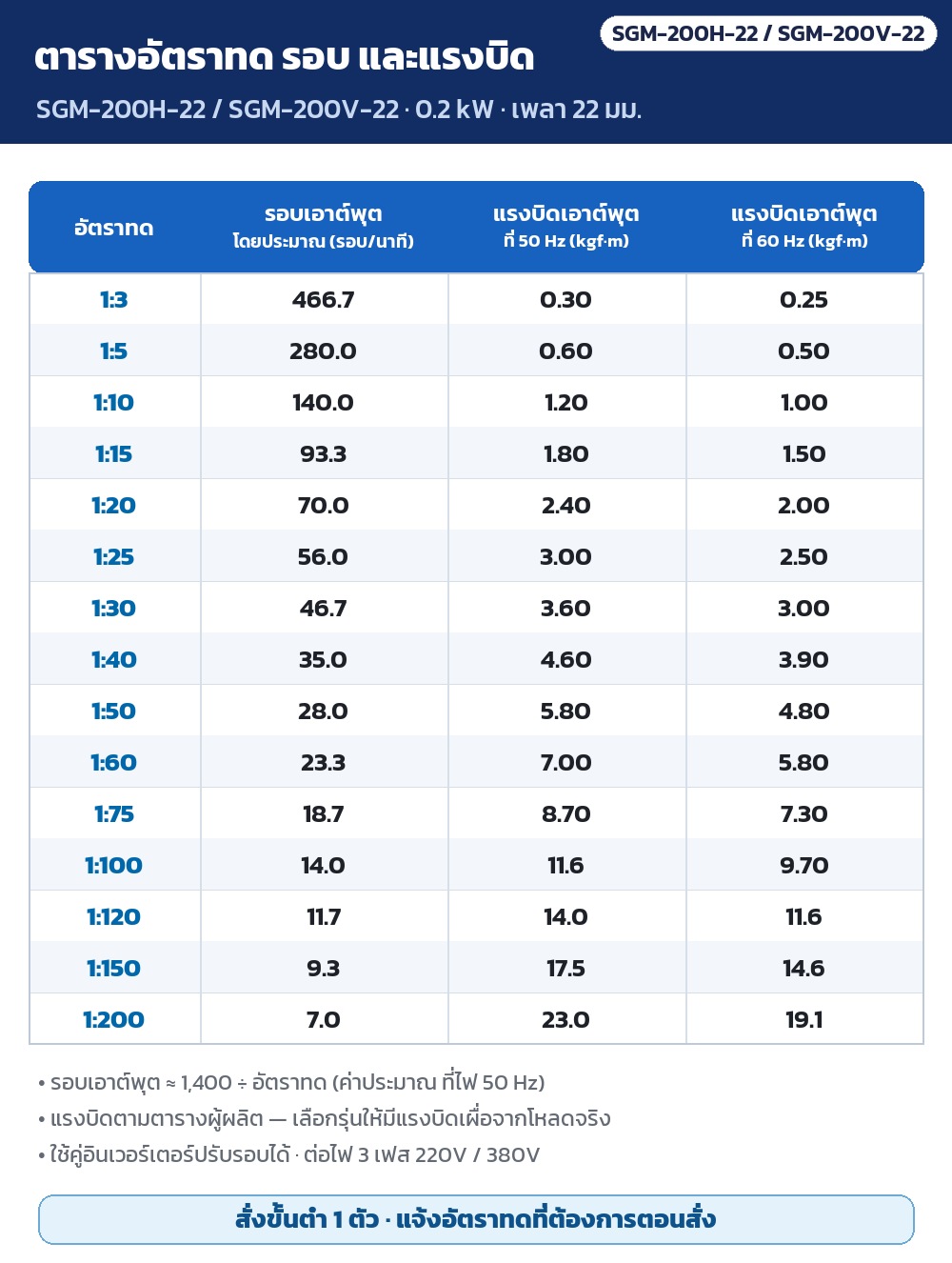

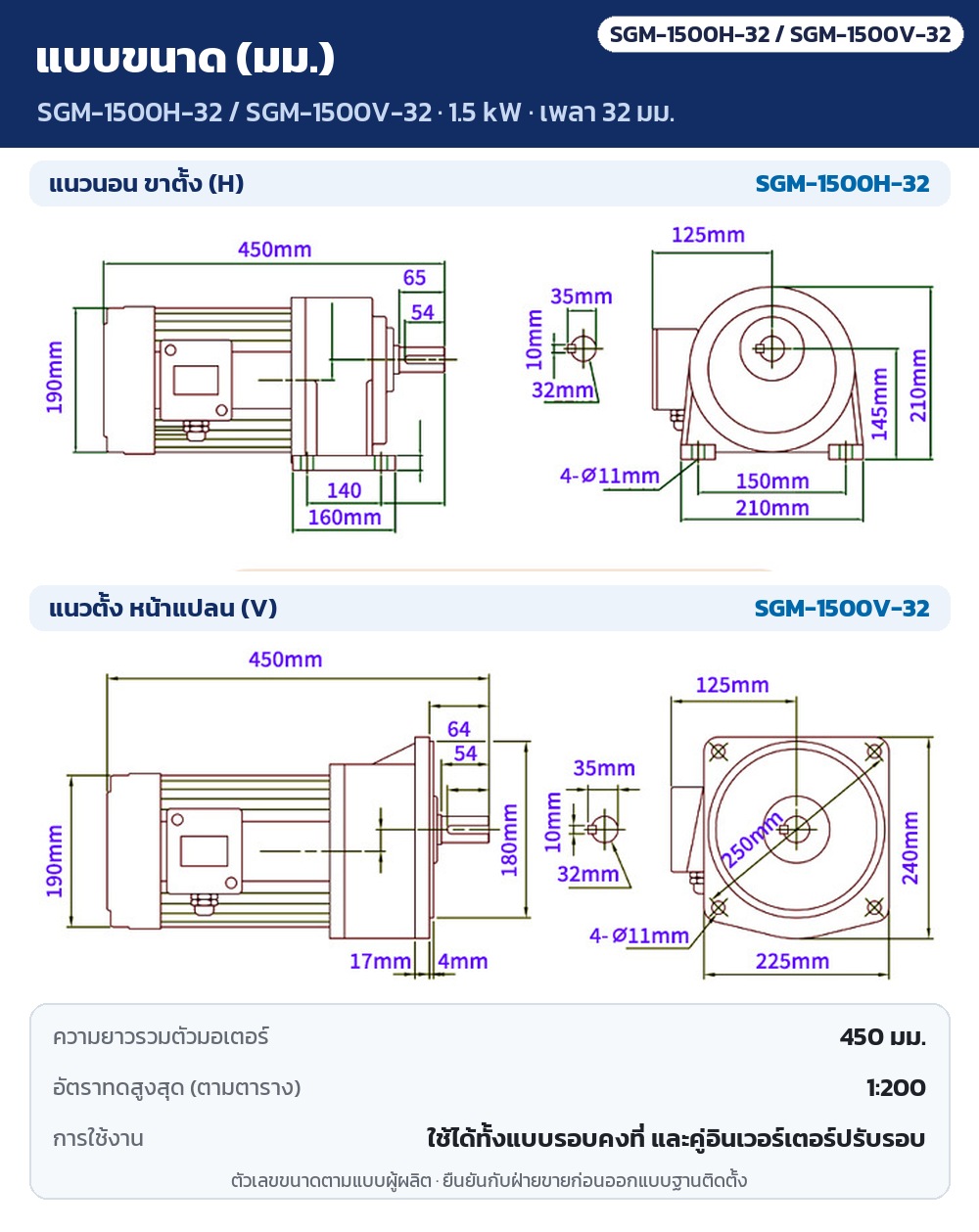

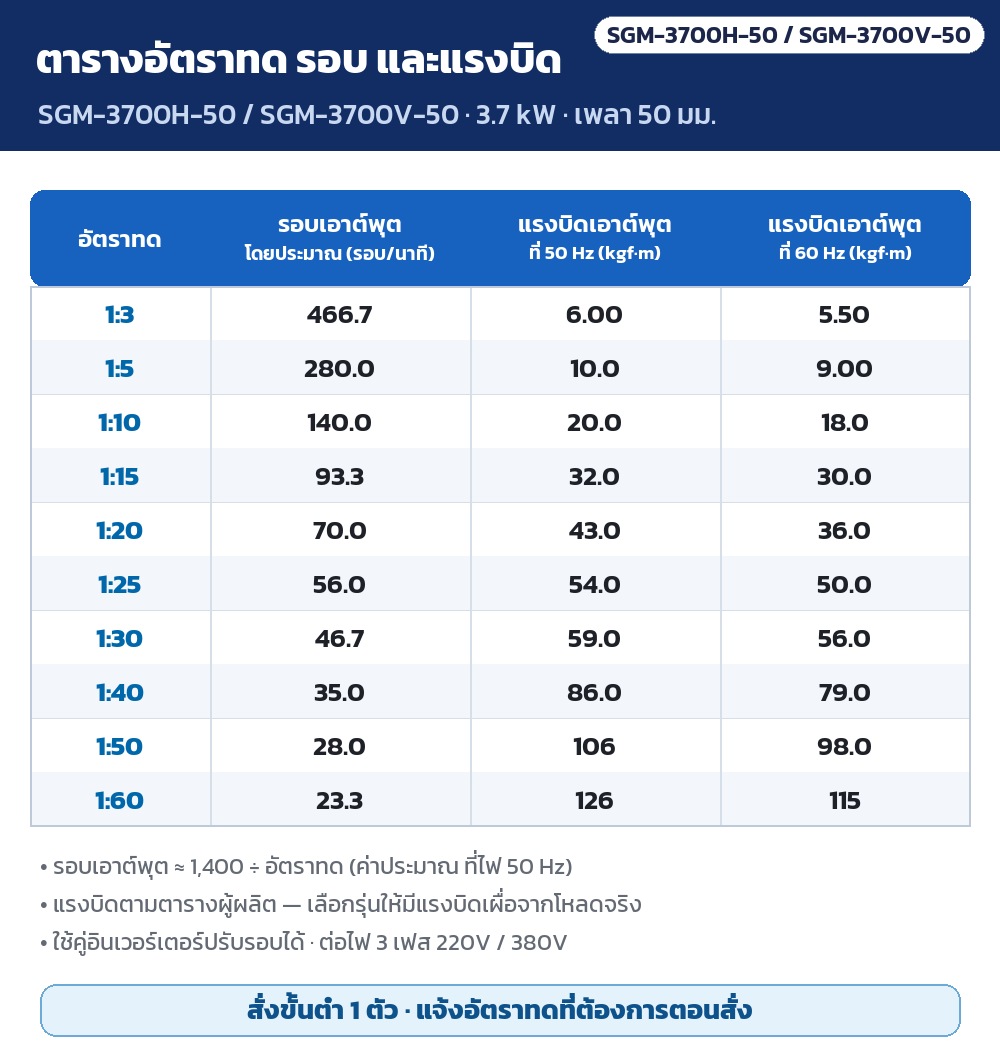

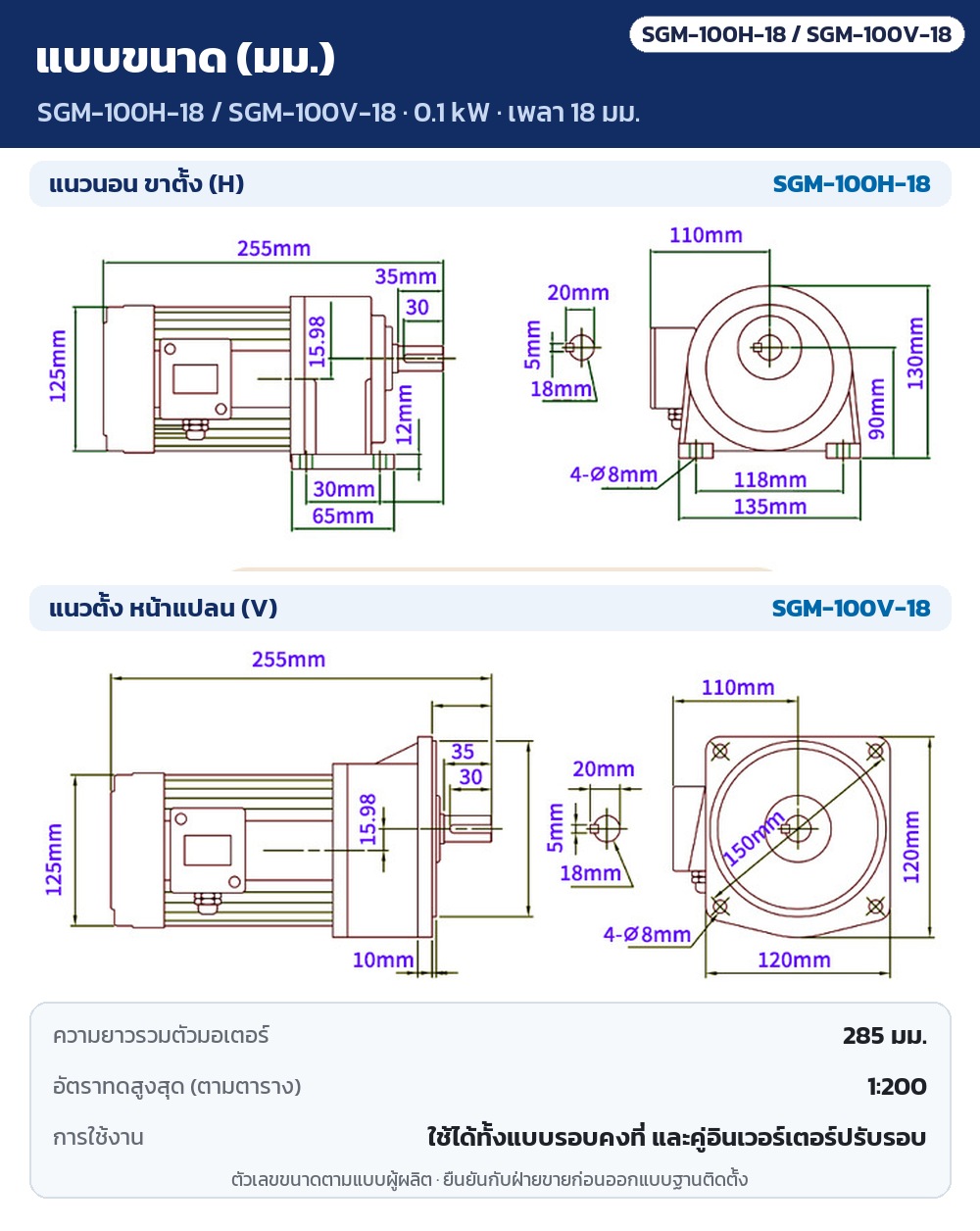

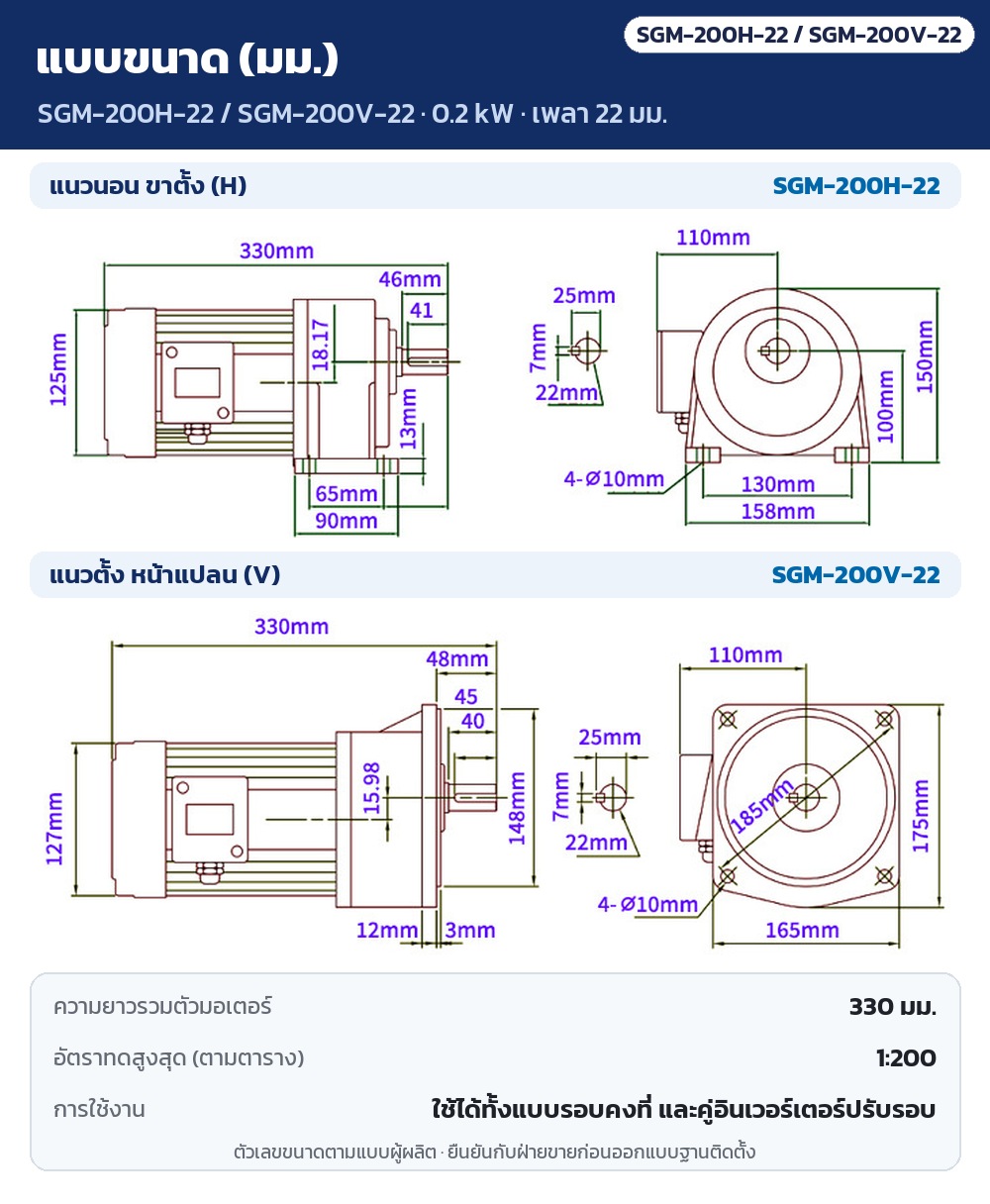

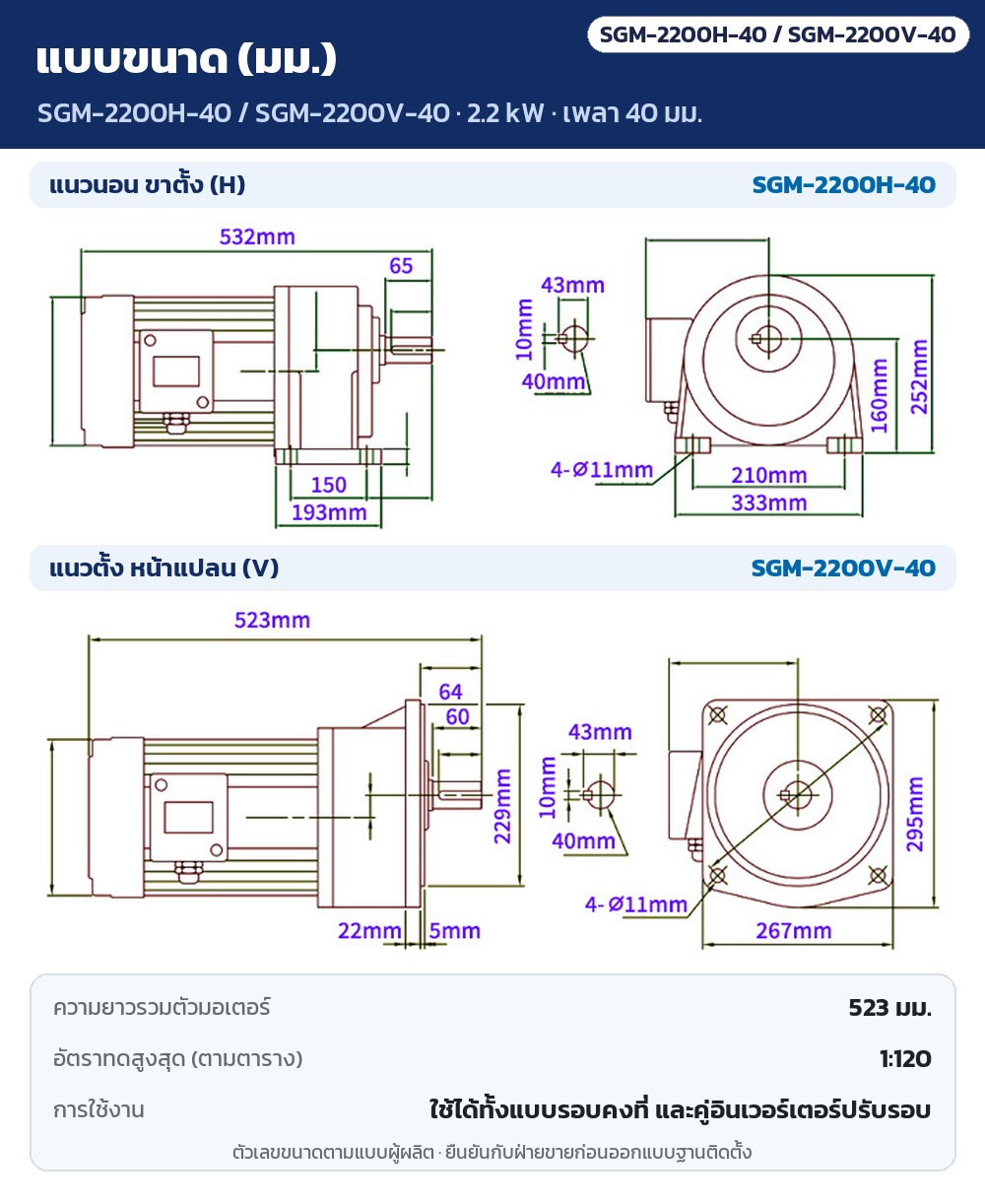

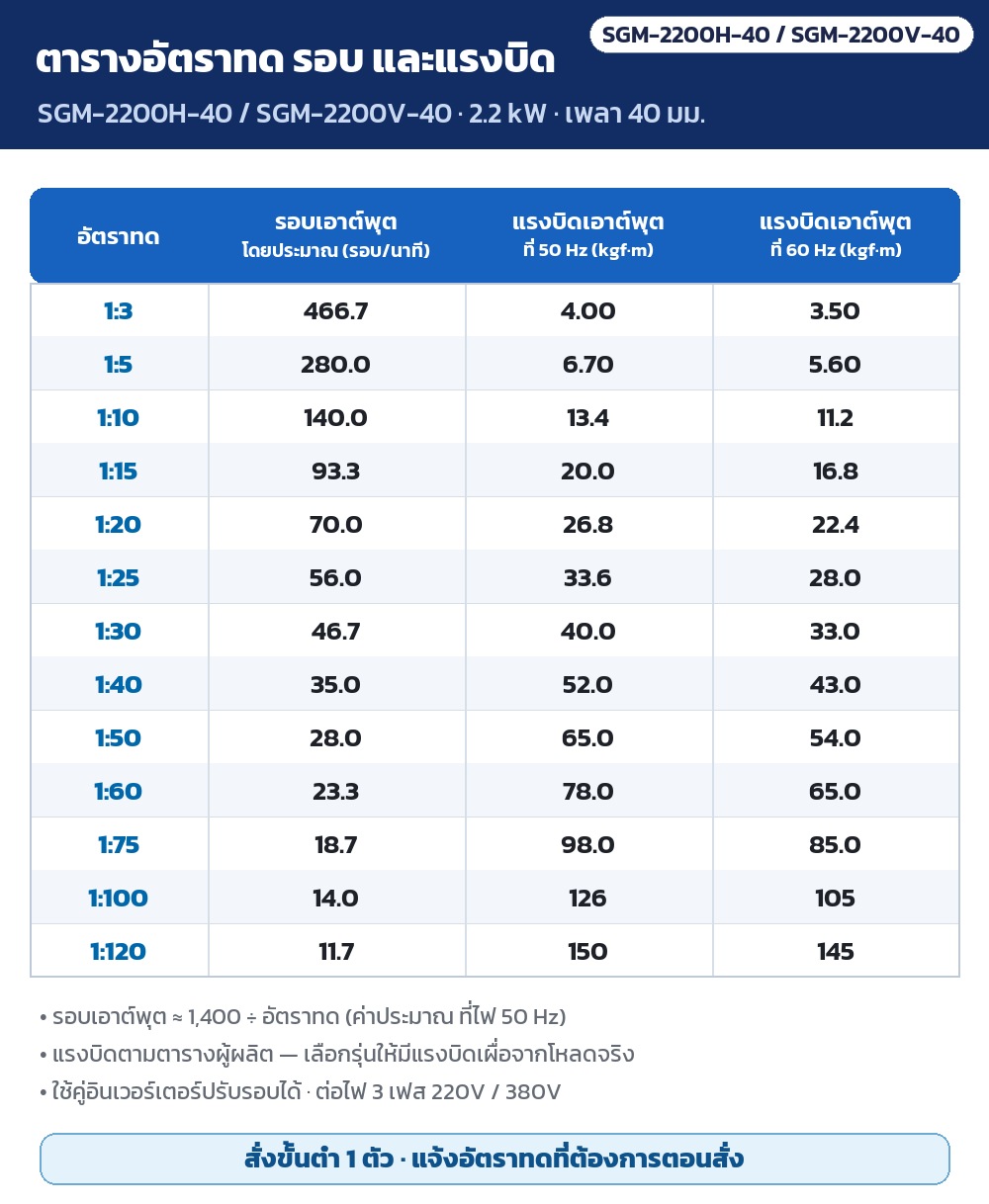

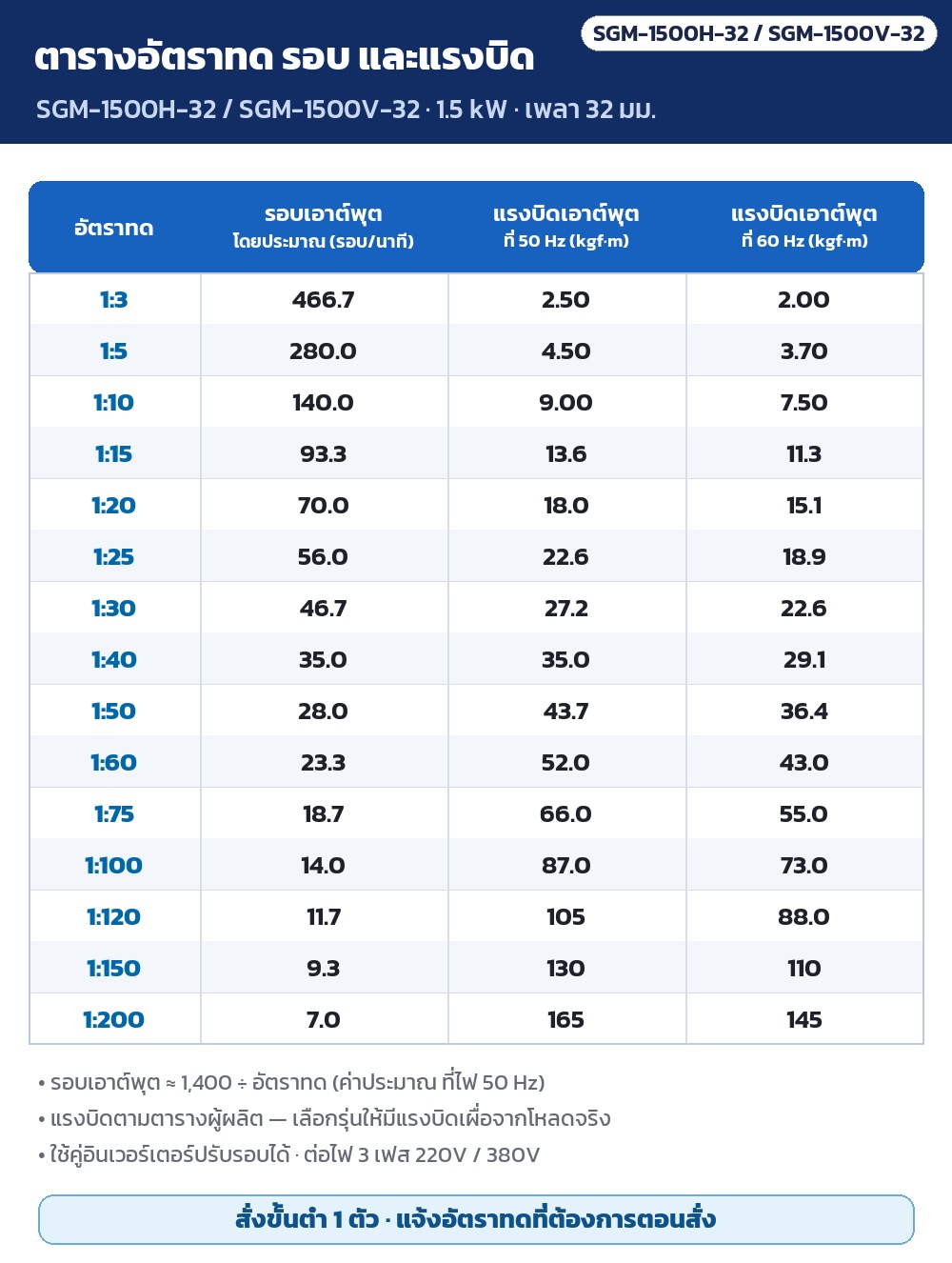

แบบขนาดและตารางแรงบิด (มีแบบ 9 ขนาด)

แบบขนาด (มม.) + ตารางอัตราทด/รอบ/แรงบิด kgf·m ที่ 50/60 Hz สำหรับออกแบบฐาน · รุ่นที่ยังไม่มีแบบ สอบถามฝ่ายขาย · วัดของจริงก่อนทำฐาน

การติดตั้งและต่อไฟ

1. เลือกขนาดเพลาให้ตรงกับเฟือง/มู่เล่/คัปปลิ้งของเครื่อง และเลือกแบบติดตั้ง แนวนอน (H) หรือ แนวตั้ง (V)
2. ยึดมอเตอร์กับฐานหรือหน้าแปลนให้แน่นและได้แนวกับชิ้นงาน สวมชิ้นส่วนเข้าเพลาพร้อมลิ่ม ห้ามใช้ค้อนตอก
3. ให้ช่างไฟฟ้าต่อสาย 3 เฟสในกล่องต่อสายตามแรงดัน (220V เดลต้า / 380V สตาร์) ต่อสายดิน ผ่านเบรกเกอร์และโอเวอร์โหลด หรือผ่านอินเวอร์เตอร์
4. ทดลองเดินตัวเปล่าสั้น ๆ ตรวจทิศหมุน ถ้ากลับทิศให้ตัดไฟแล้วสลับสาย 2 เส้น จากนั้นจึงต่อโหลดใช้งานจริง

ใช้คู่อินเวอร์เตอร์ปรับรอบ

ต่อผ่านอินเวอร์เตอร์ (VFD) เพื่อปรับความเร็วสายพาน/ใบกวนได้ละเอียด · มีไฟบ้าน 1 เฟส ให้ช่างเลือกอินเวอร์เตอร์รับเข้า 1 เฟส จ่ายออก 3 เฟส 220V (ปรึกษาฝ่ายขายก่อน) · อินเวอร์เตอร์ไม่รวมในสินค้า

การใช้งาน

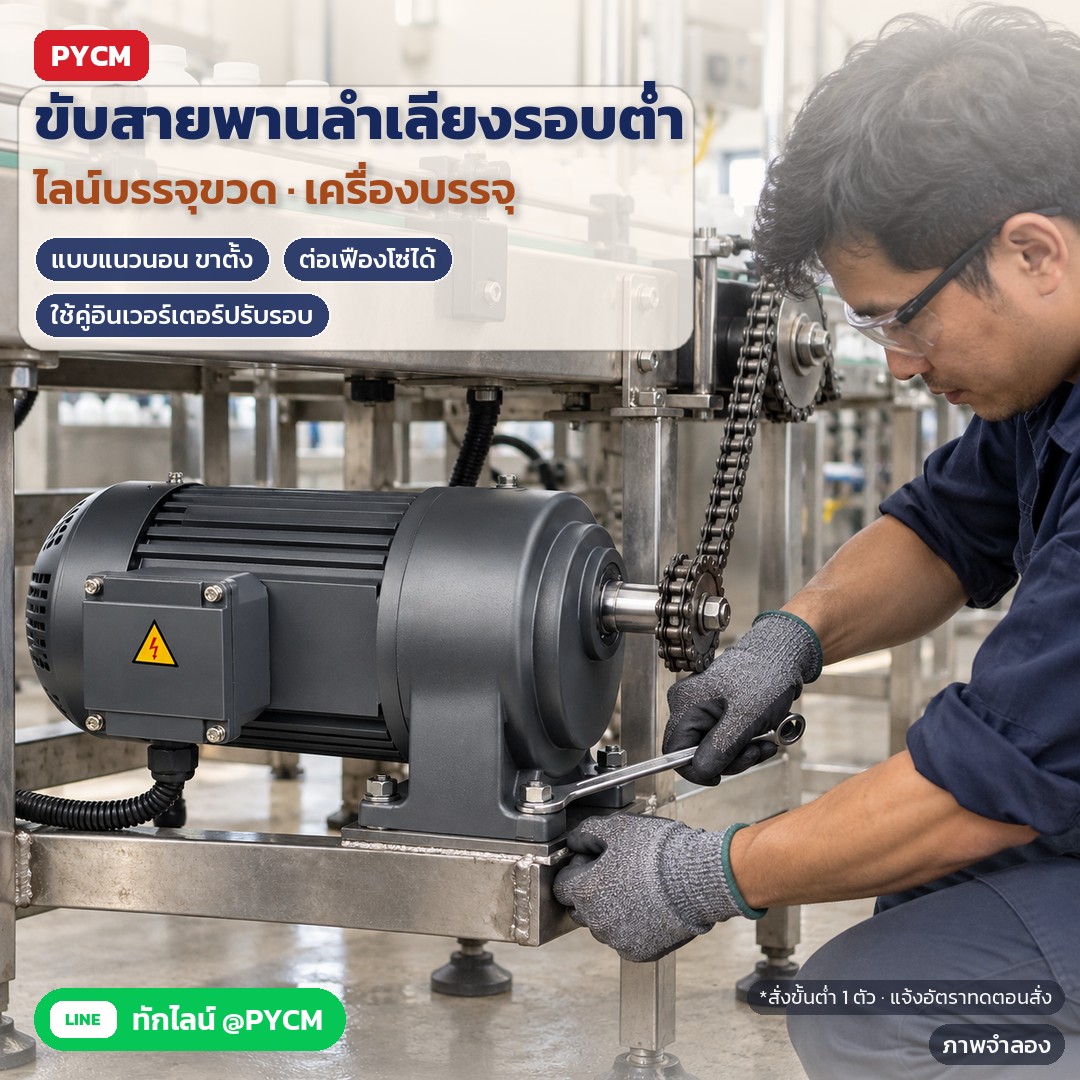

• สายพานลำเลียงในไลน์ผลิตและคลังสินค้า — ขับลูกกลิ้ง/สายพานผ่านโซ่หรือสายพานขับ
• เครื่องบรรจุ เครื่องติดฉลาก โต๊ะหมุนจัดเรียงขวด และไลน์บรรจุภัณฑ์อัตโนมัติ

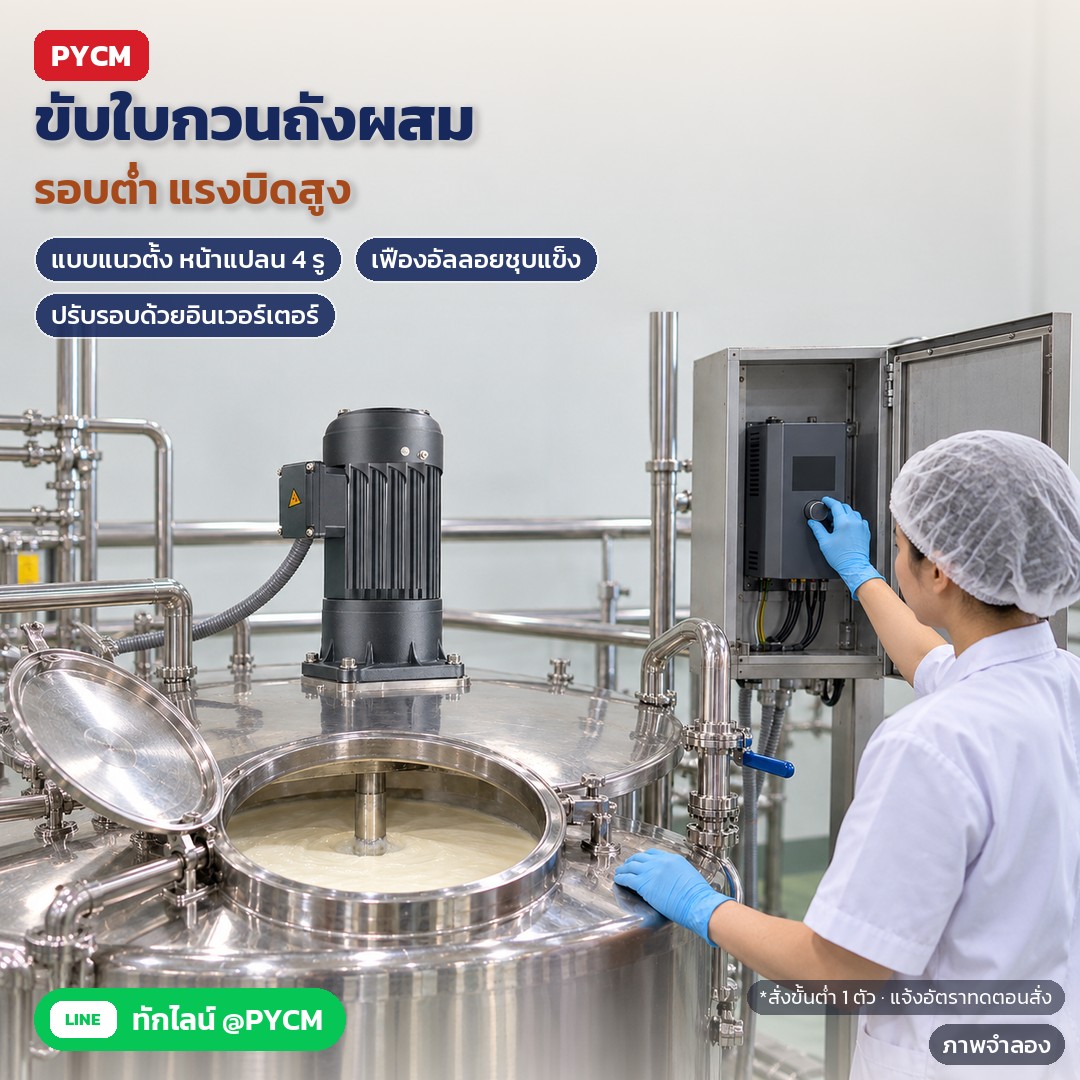

• ถังผสม/ใบกวนรอบต่ำ สำหรับน้ำยา ครีม อาหาร และเคมีภัณฑ์ (แบบแนวตั้งยึดบนฝาถัง)

ข้อควรระวัง

• ให้ช่างไฟฟ้าเป็นผู้ต่อสาย ต่อสายดินทุกครั้ง และใส่อุปกรณ์ป้องกันตามขนาดมอเตอร์
• ตัดไฟและรอให้หยุดสนิทก่อนตรวจหรือปรับตั้ง ห้ามจับเพลาหรือชิ้นส่วนหมุนขณะเดินเครื่อง
• อย่าใช้งานเกินแรงบิดในตารางของรุ่นนั้น และอย่าปิดช่องลมพัดลมท้ายมอเตอร์

การดูแล

• ตรวจเสียง ความร้อน และการสั่นเป็นประจำ ถ้าผิดปกติให้หยุดและตรวจโหลด
• ทำความสะอาดฝุ่นที่ครีบระบายความร้อนและฝาพัดลมท้ายเป็นระยะ

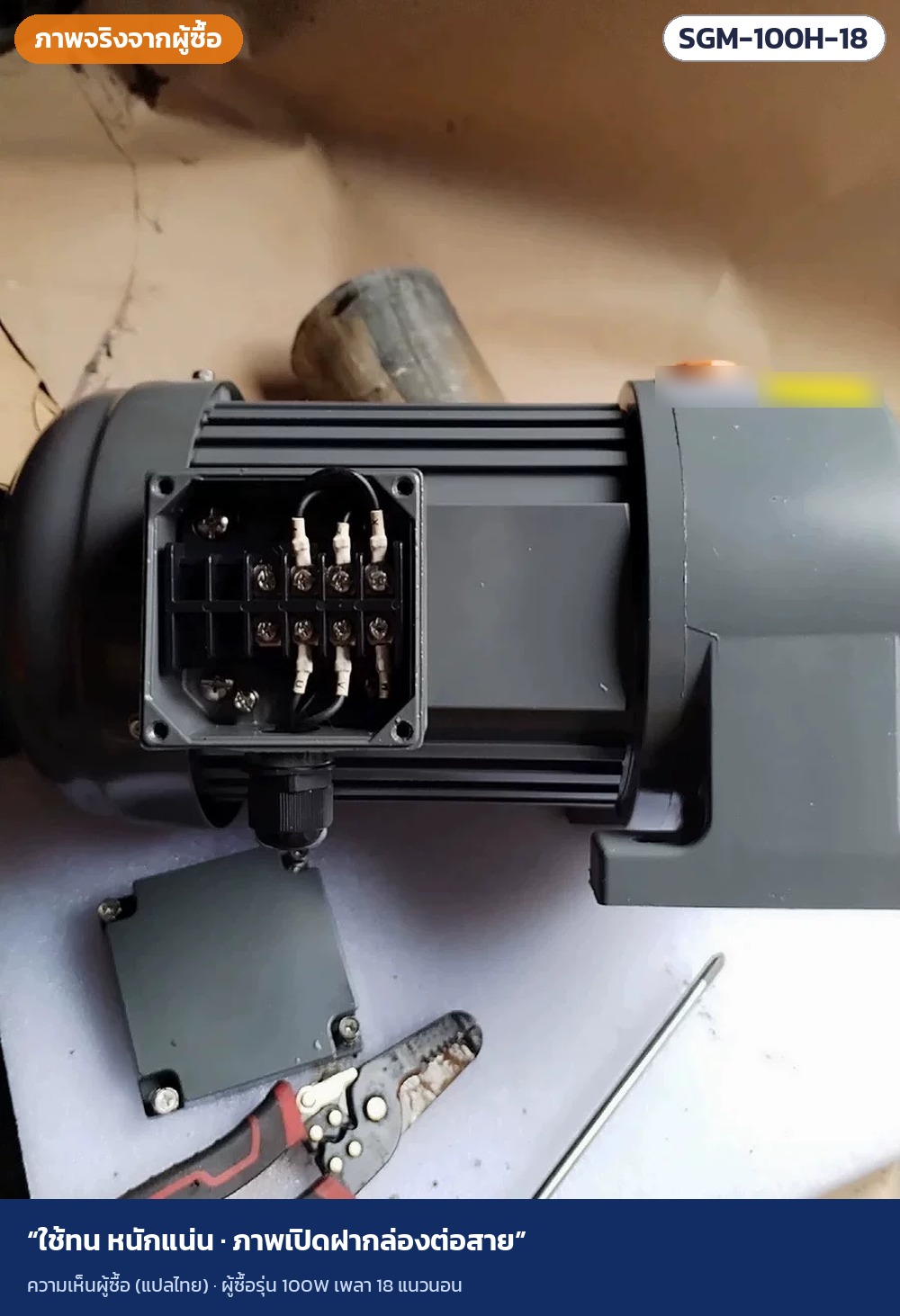

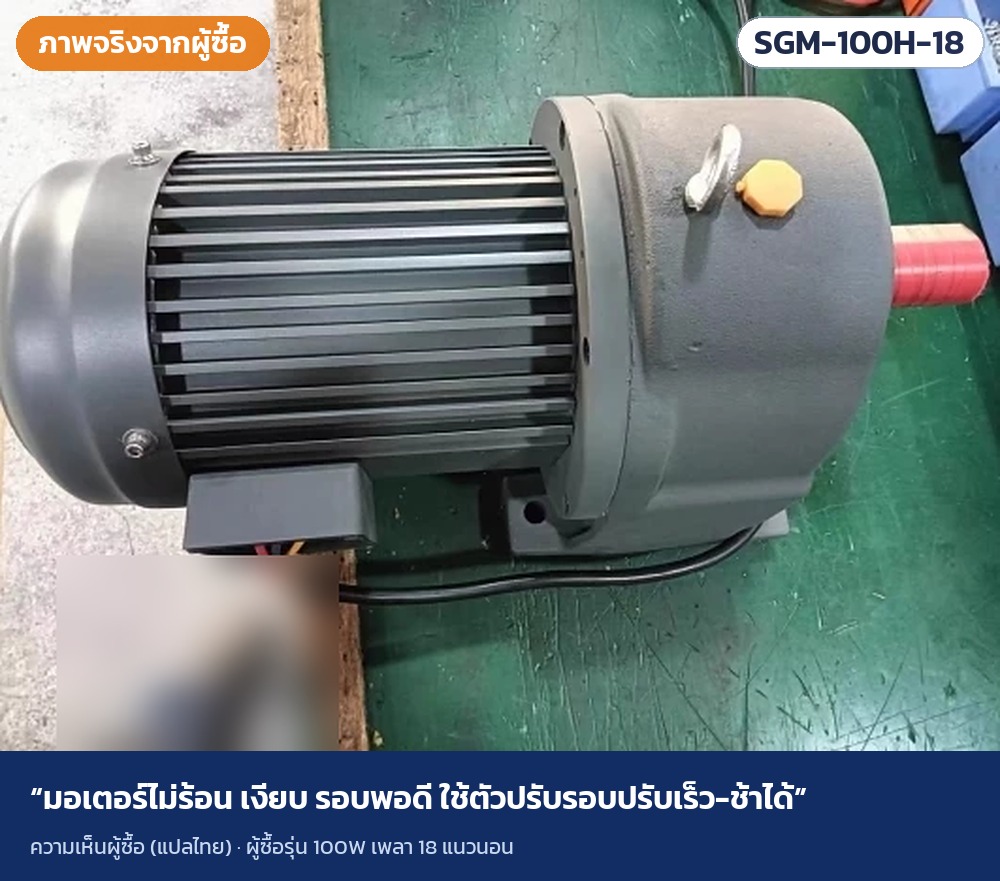

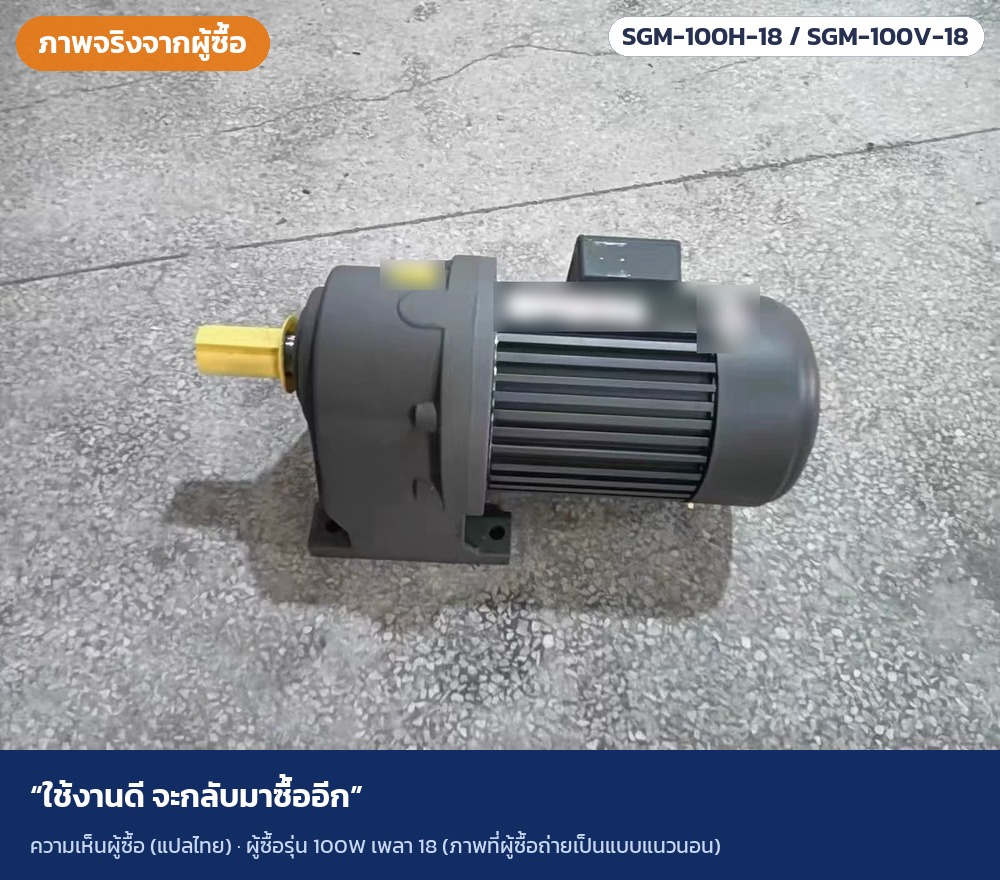

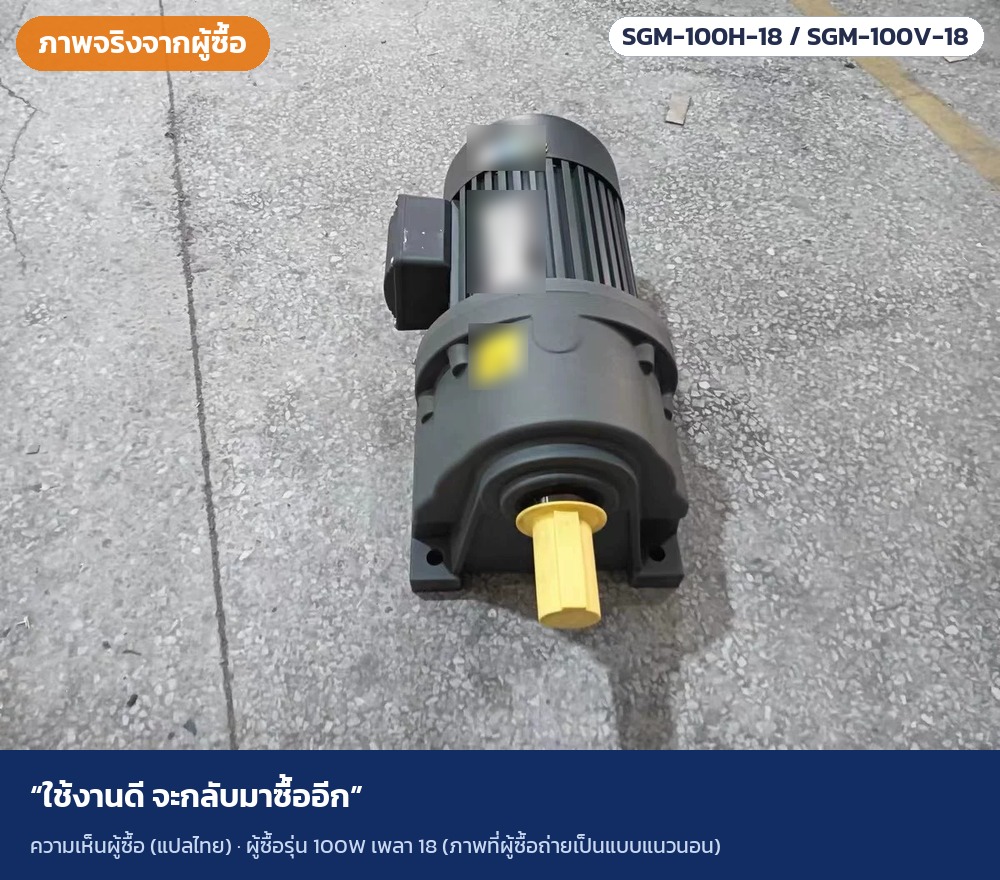

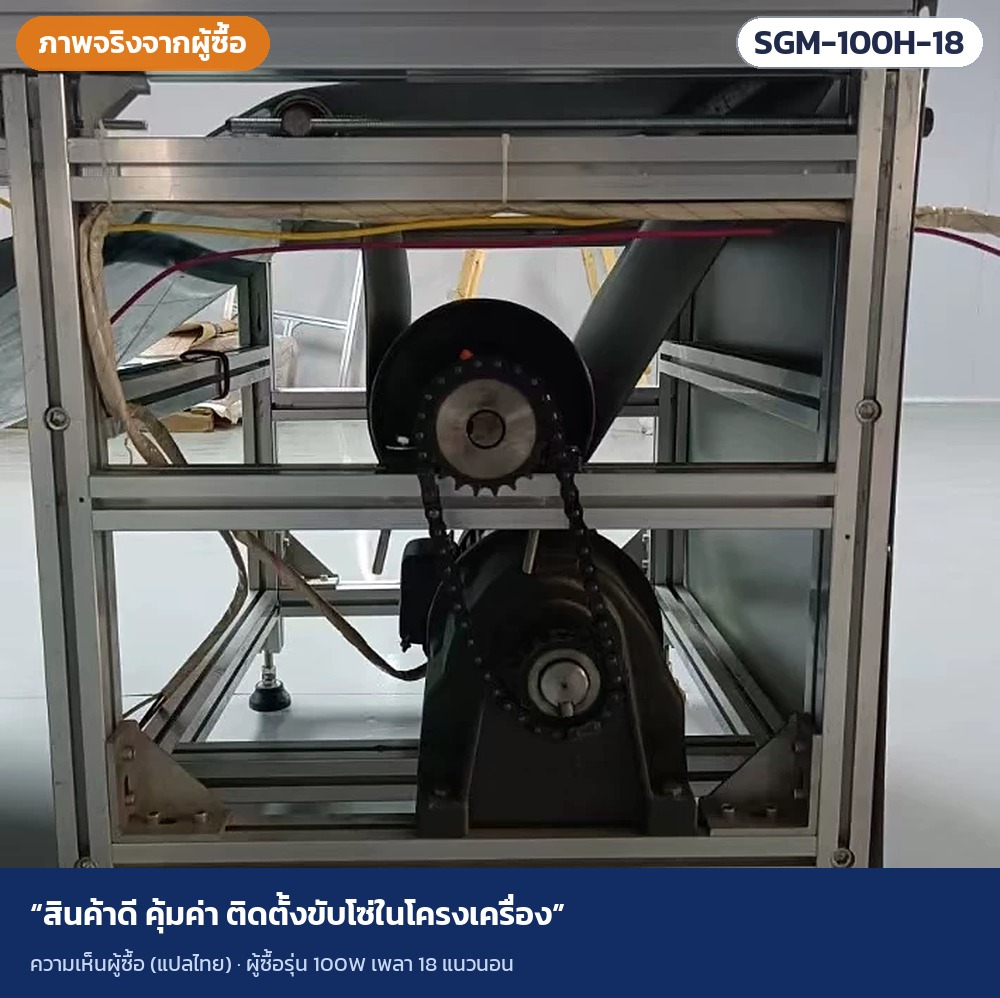

ภาพจากผู้ซื้อจริง

รีวิวจากผู้ซื้อรุ่นนี้ (แปลความ):

• "ติดตั้งใช้งานแล้ว มอเตอร์ไม่ร้อน เสียงเงียบ รอบพอดี ใช้ตัวปรับรอบปรับเร็ว-ช้าได้ พอใจมาก"
• "คุณภาพดีมาก ซื้อซ้ำหลายครั้งแล้ว"
• "ใช้ทน ตัวมอเตอร์หนักแน่น"

คำถามที่พบบ่อย

ซื้อ 1 ตัวได้ไหม?
ได้ สั่งซื้อขั้นต่ำ 1 ตัว เลือกรุ่นใดก็ได้ และแจ้งอัตราทดที่ต้องการตอนสั่ง

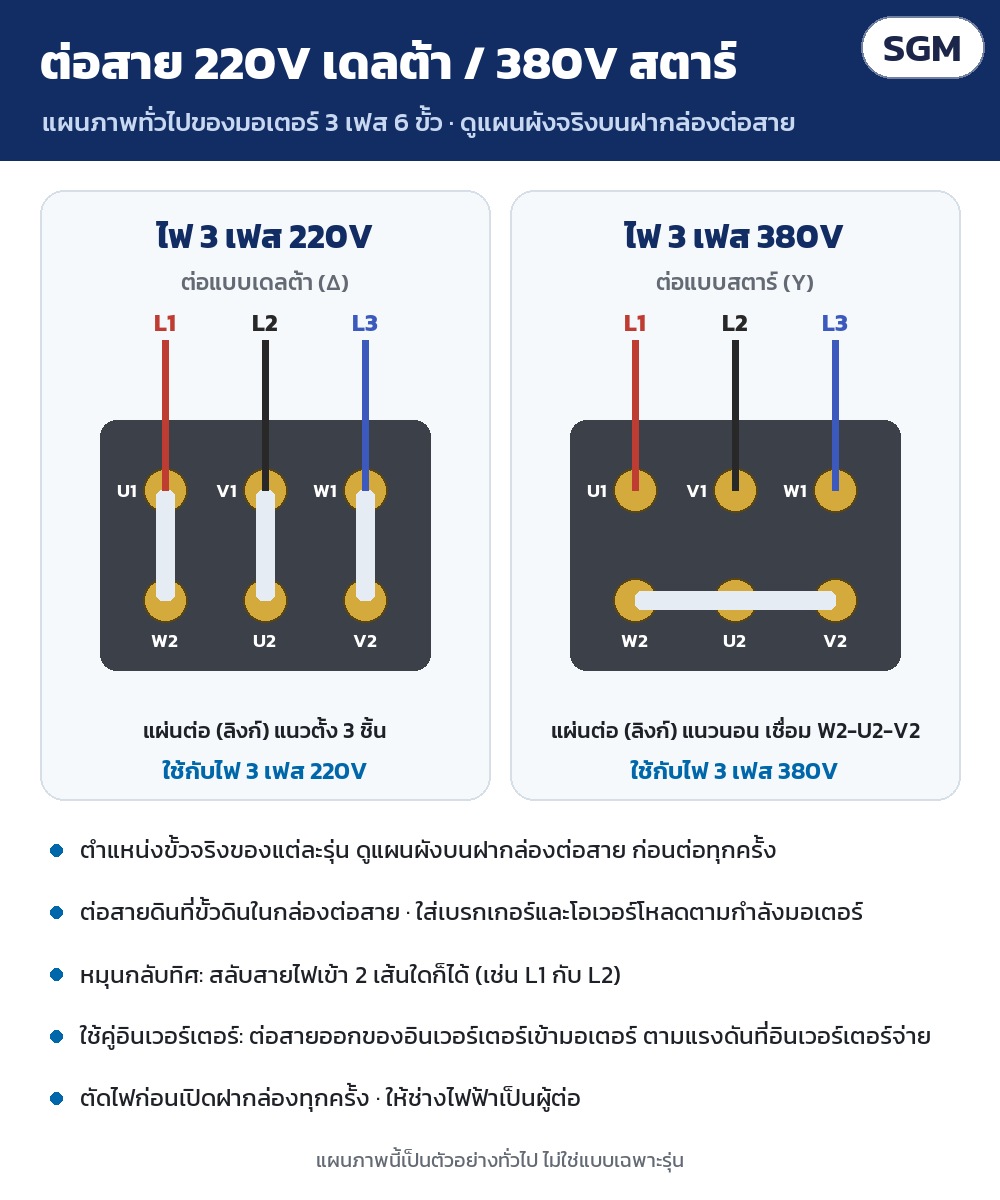

ต่อสาย 220V กับ 380V ต่างกันอย่างไร?
มอเตอร์ 3 เฟสแบบสองแรงดัน ต่อแบบเดลต้าเมื่อใช้ 220V และแบบสตาร์เมื่อใช้ 380V ดูแผนผังบนฝากล่องต่อสาย และให้ช่างไฟฟ้าเป็นผู้ต่อ

กลับทิศหมุนอย่างไร?
ตัดไฟก่อน แล้วสลับสายไฟ 2 เส้นใดก็ได้ของ 3 เฟส ถ้าใช้อินเวอร์เตอร์ตั้งทิศจากอินเวอร์เตอร์ได้

คู่มือการใช้งานภาษาไทย

เปิดคู่มือภาษาไทย มอเตอร์เกียร์ทดรอบ SGM (รหัส 35776–35803) — เลือกรุ่น ตารางแรงบิด แบบขนาด ติดตั้ง ต่อไฟ อินเวอร์เตอร์ การดูแล

คลิปแนะนำพากย์ไทย: https://youtu.be/mPkGqUq_l3A

สั่งซื้อขั้นต่ำ 1 ตัว (เลือกรุ่นใดก็ได้ · แจ้งอัตราทดที่ต้องการตอนสั่ง)
