คำอธิบาย
เครื่องกวนลม กันระเบิด สำหรับถัง IBC 1,000 ลิตร มอเตอร์ลม 3 สูบ / 5 สูบ / 5 สูบใหญ่ — 22 รุ่น

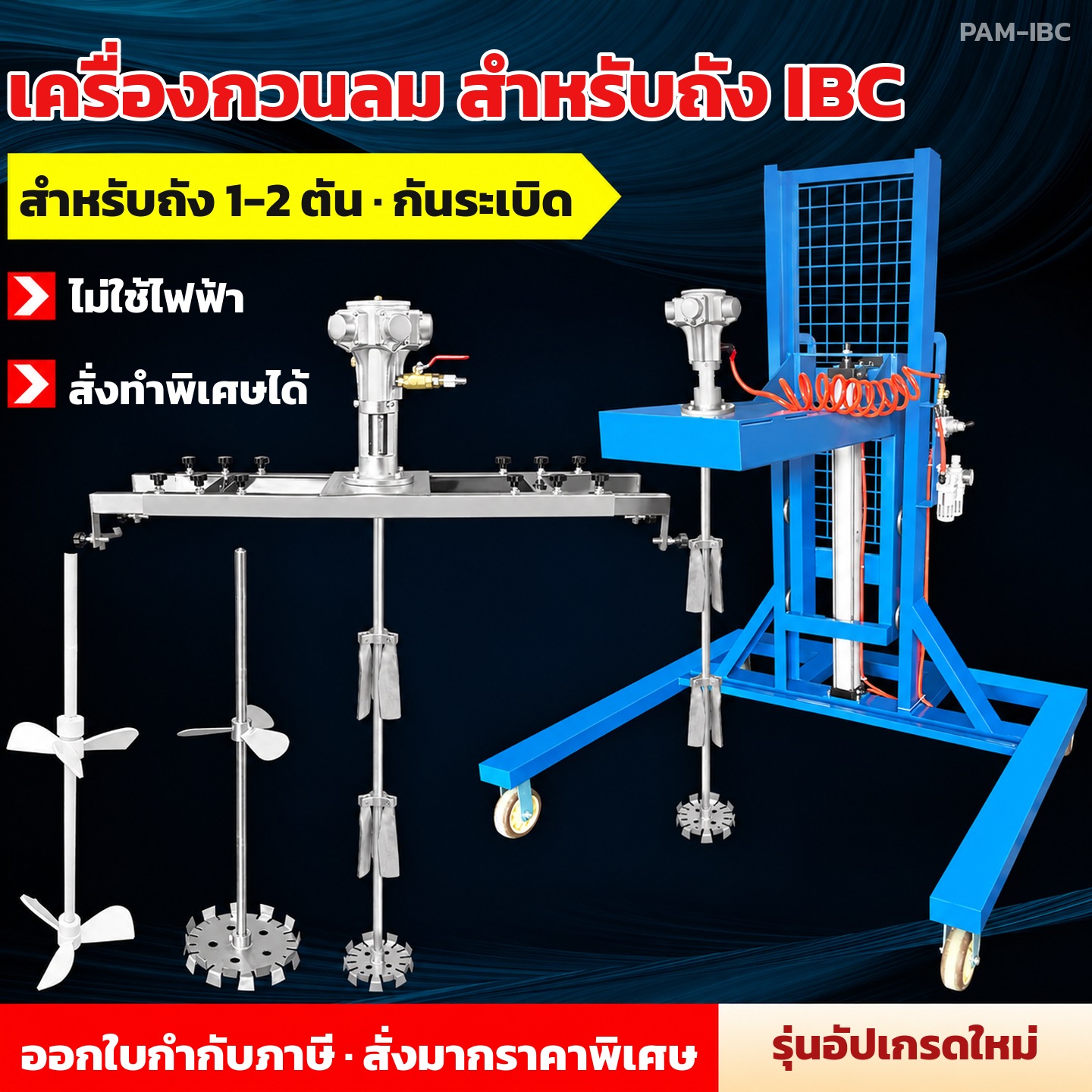

เครื่องกวนผสมระบบลม (pneumatic mixer) ใช้ลมอัดจากปั๊มลมหมุนมอเตอร์ลมแบบลูกสูบเรเดียล ตัวเครื่องไม่มีสวิตช์ ไม่มีสายไฟ ไม่เกิดประกายไฟ จึงใช้กับสี ทินเนอร์ ตัวทำละลาย กาว หมึกพิมพ์ และสารไวไฟได้ ตระกูล PAM-IBC ออกแบบมาสำหรับถัง IBC 1,000 ลิตร มีทั้งแบบคานหนีบปากถังและแบบโครงรถเข็นยกขึ้น-ลงด้วยลม
ทำไมต้องกวนด้วยลม
- ไอระเหยของสีและตัวทำละลายไวไฟ มอเตอร์ไฟฟ้าอาจเกิดประกายไฟ มอเตอร์ลมไม่มีชิ้นส่วนไฟฟ้าเลย
- ปรับรอบไร้ขั้นด้วยบอลวาล์ว เริ่มช้าแล้วค่อยเร่ง ไม่กระฉอก
- ใบกวนยืดหดพับเก็บตอนสอดผ่านช่องฝาถัง IBC แล้วกางออกเมื่อหมุน ไม่ต้องตัดฝาถัง

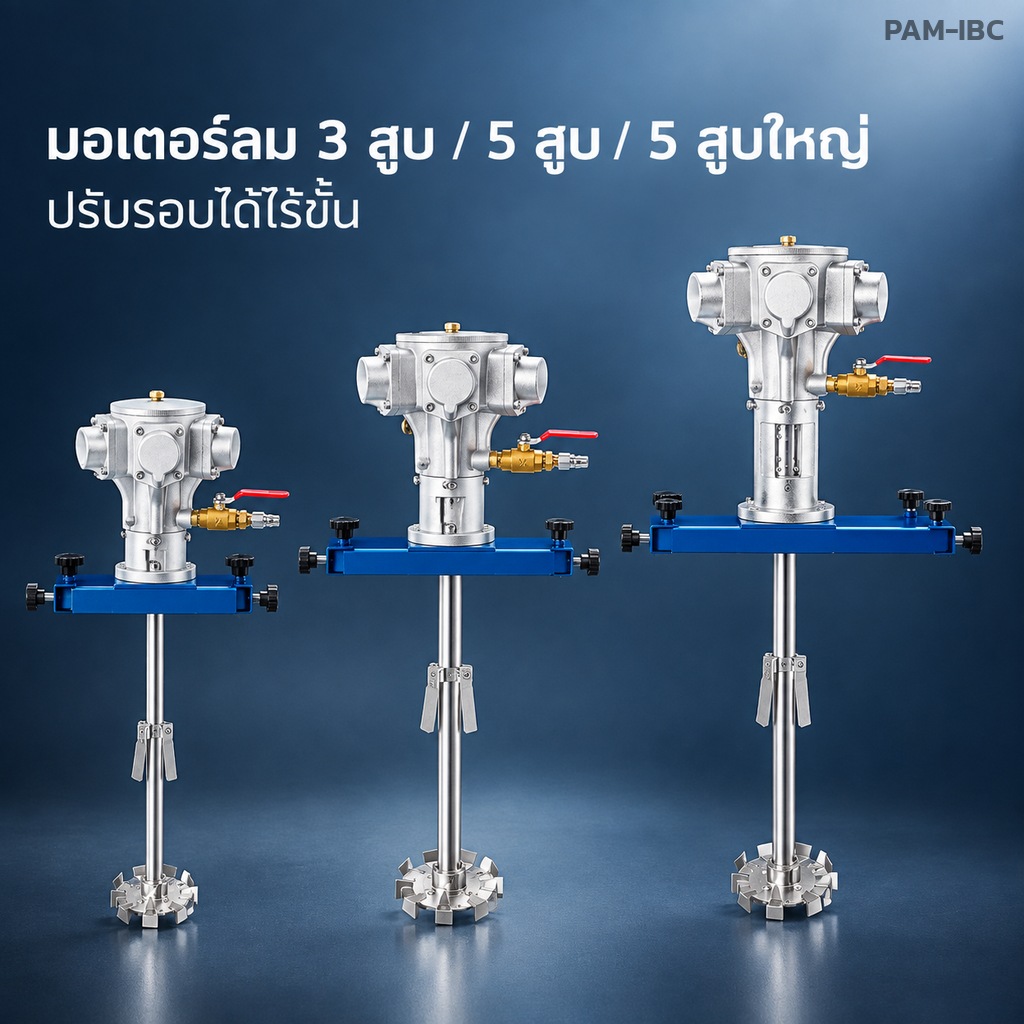

มอเตอร์ลม 3 ขนาด เลือกจากความหนืด
| มอเตอร์ | แรงบิดสูงสุด | รอบอิสระ | เหมาะกับ |
|---|---|---|---|
| 3 สูบ 1/2 แรงม้า | 3.5 N·m | 0-2,500 รอบ/นาที | สารละลายน้ำ น้ำยา ของเหลวหนืดต่ำ |
| 5 สูบ 3/4 แรงม้า | 7 N·m | 0-1,900 รอบ/นาที | สี หมึก กาวทั่วไป ของเหลวหนืดเล็กน้อย |
| 5 สูบใหญ่ 1 แรงม้า | 16.9 N·m | 0-1,300 รอบ/นาที | เรซิน สารเคลือบ ของเหลวหนืดปานกลางถึงสูง |
| 5 สูบใหญ่ + เกียร์ทดรอบ | 50 N·m | 0-500 รอบ/นาที | ของหนืดมาก ตะกอนหนัก (รุ่นรถเข็น) |

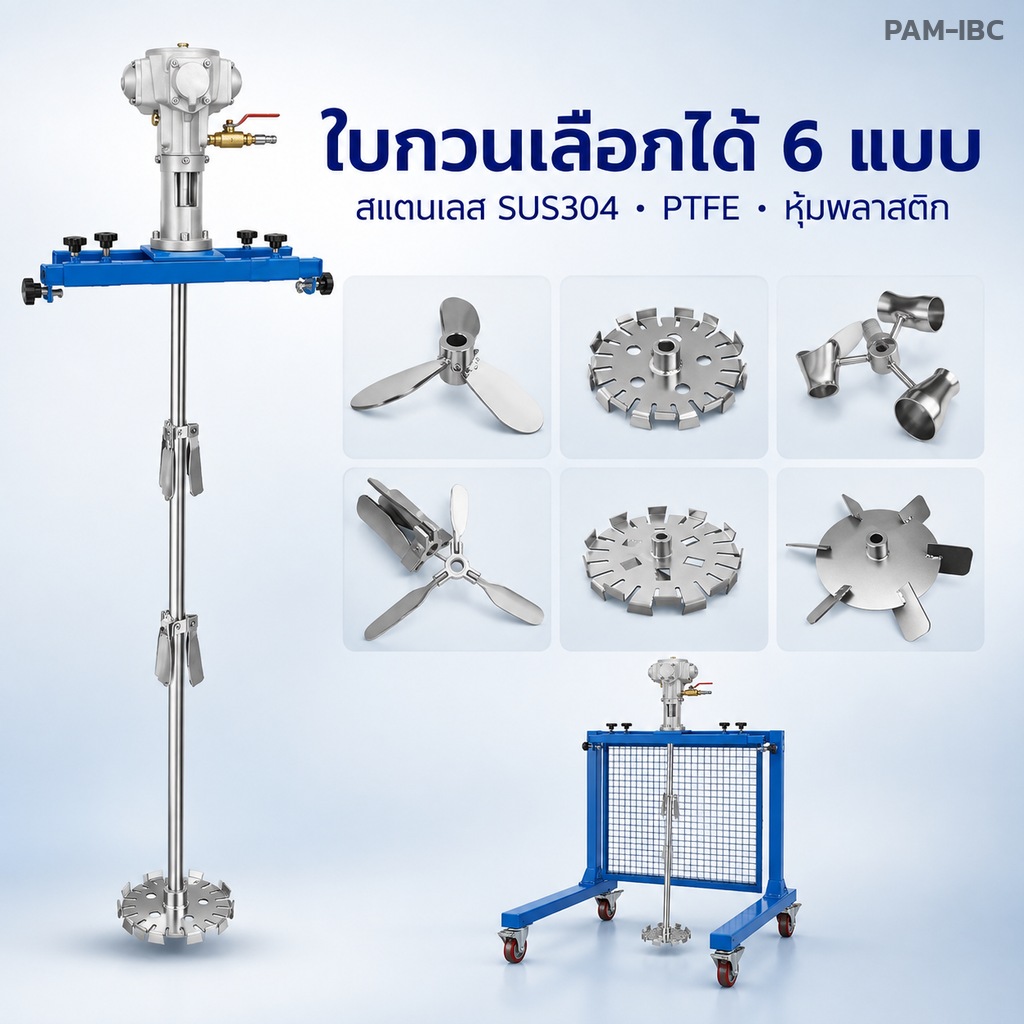

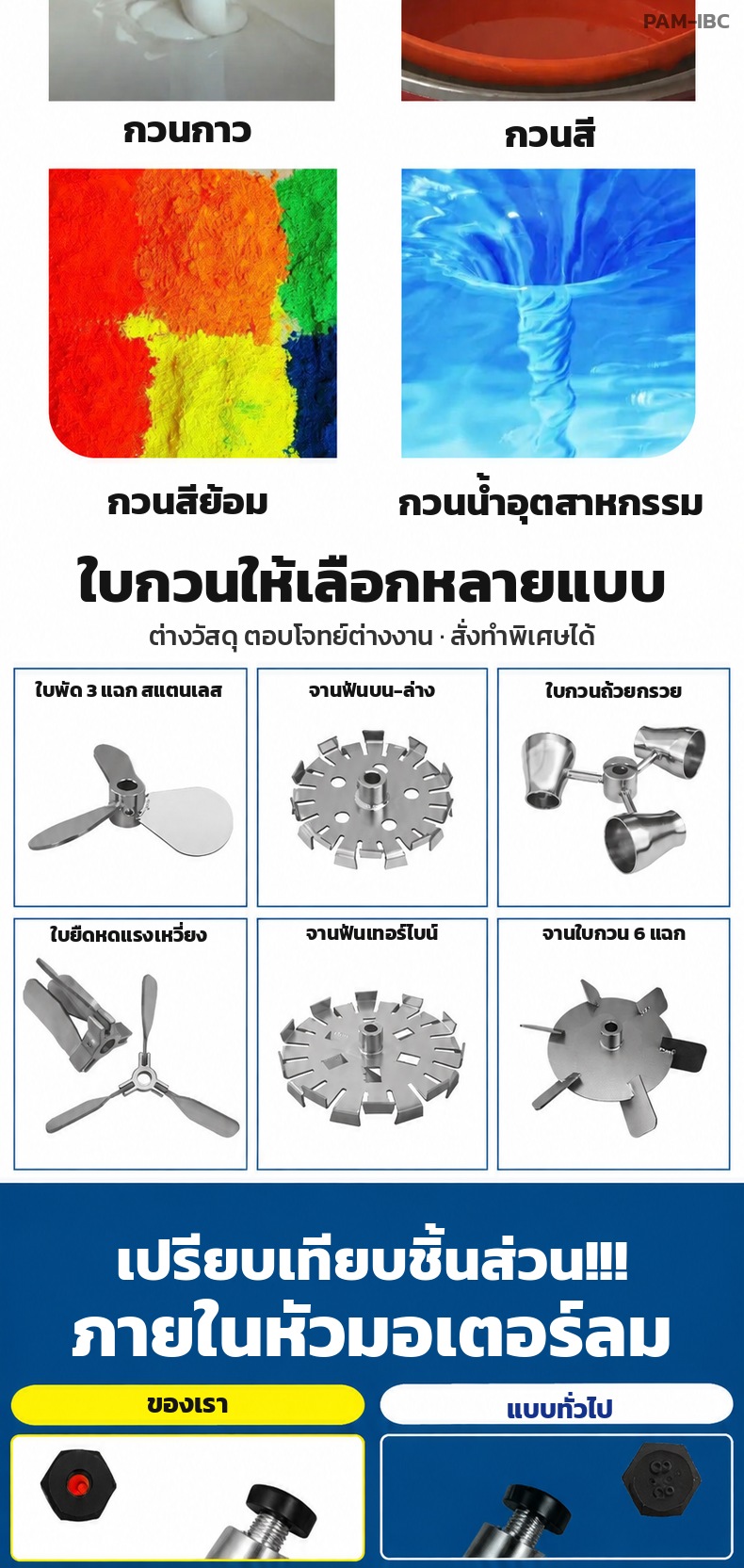

ใบกวน 4 แบบหลัก

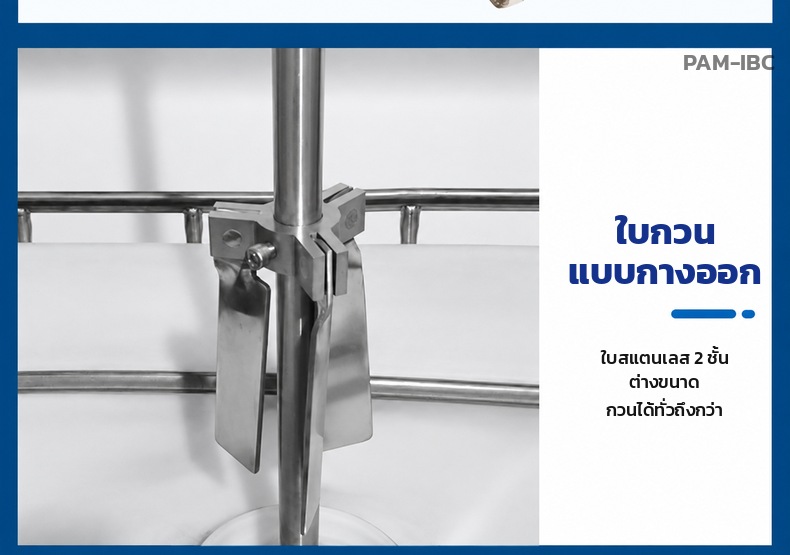

- ยืดหด (RT) — ใบสแตนเลส 2 ชั้น กางออก Ø250 / Ø400 มม. + จานฟันบน-ล่าง Ø120 มม. สอดผ่านช่องฝา IBC
- ใบพัด 3 แฉก (SS) — Ø250 มม. + จานฟัน Ø220-250 มม. สำหรับถังปากกว้าง ถังสแตนเลส
- หุ้มพลาสติก PP (PC) — Ø150 มม. สำหรับกรด-ด่างเข้มข้น
- PTFE (PT) — Ø200 มม. ทนสารเคมีกัดกร่อนสูงและตัวทำละลาย

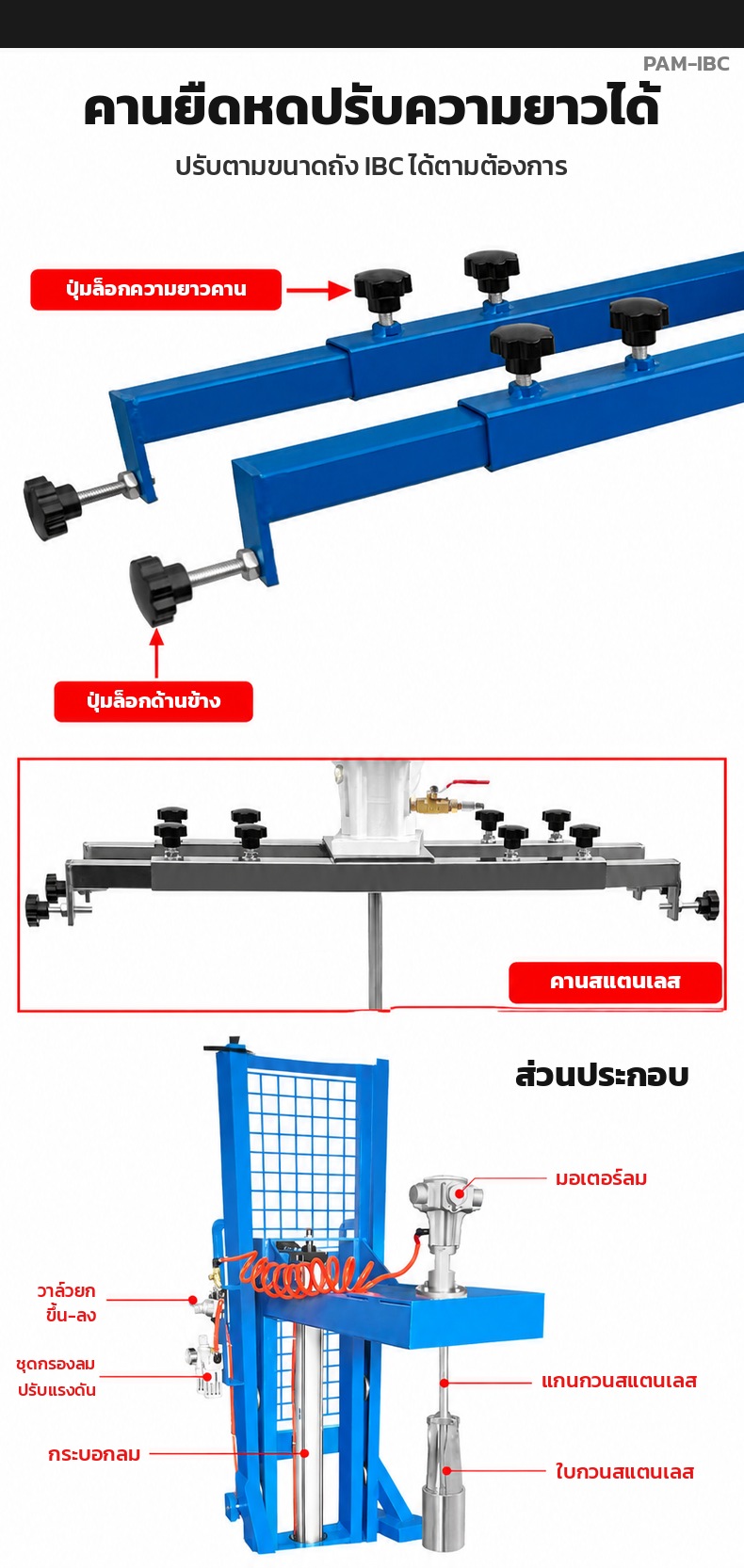

2 รูปแบบการติดตั้ง

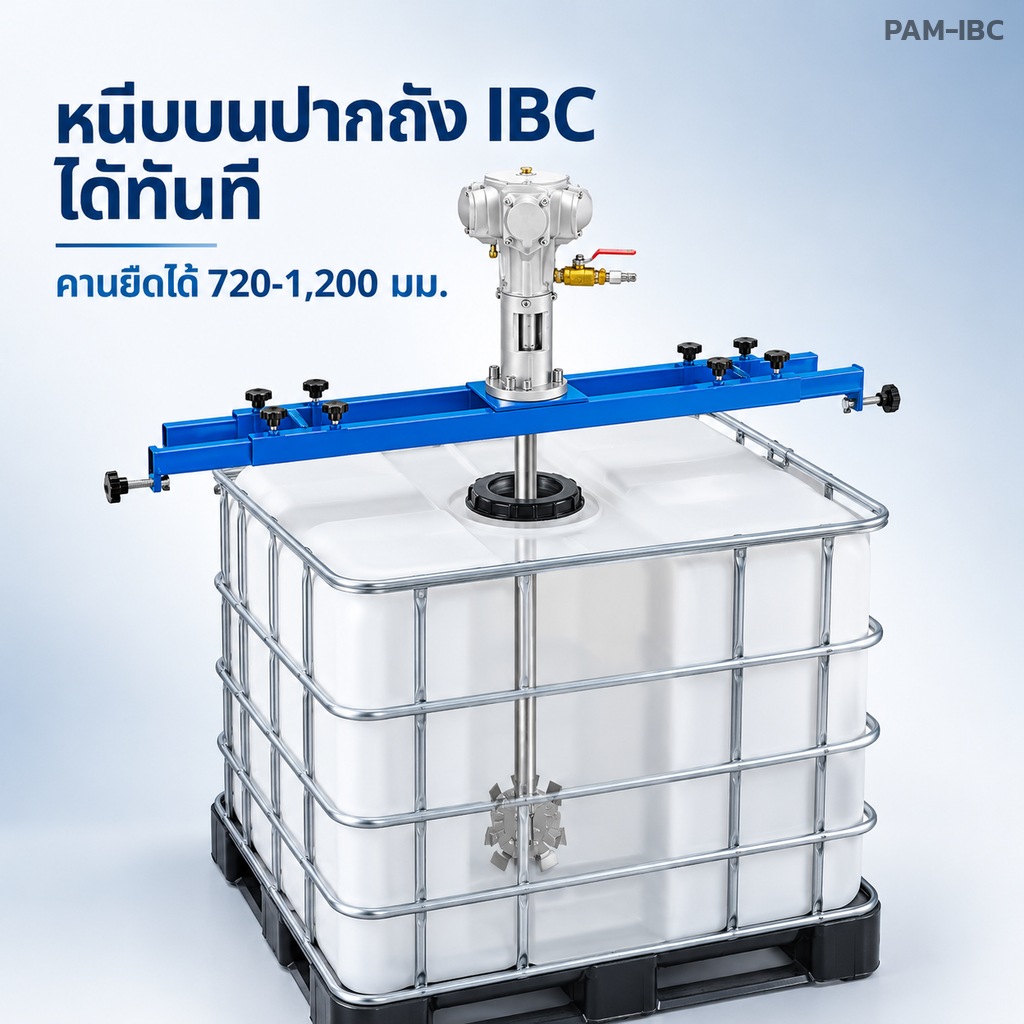

- คานหนีบปากถัง — คานปรับความยาว 720-1,200 มม. (รุ่นหน้าแปลน 85-150 ซม.) ด้วยปุ่มล็อก วางคร่อมปากถังแล้วขันล็อกด้านข้าง

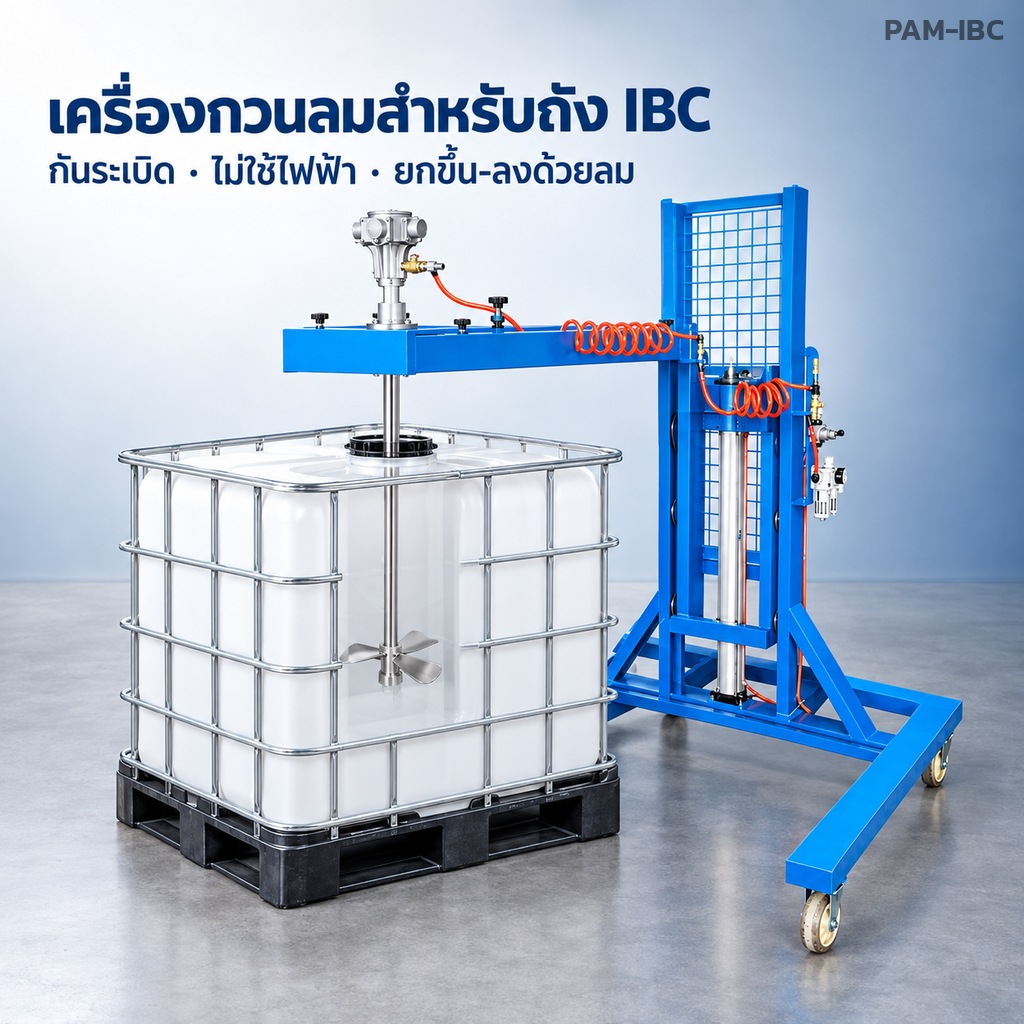

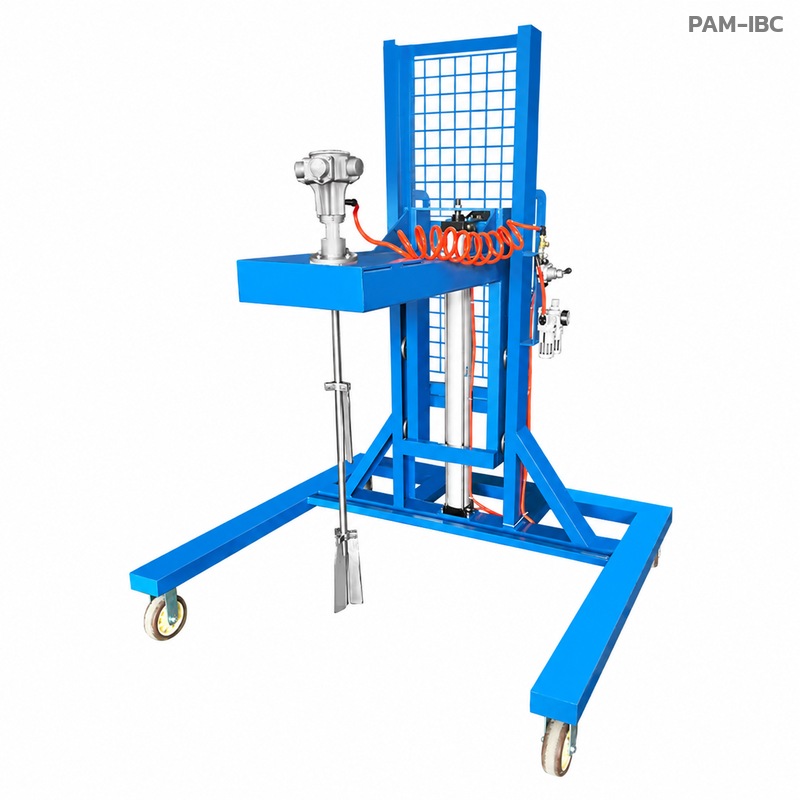

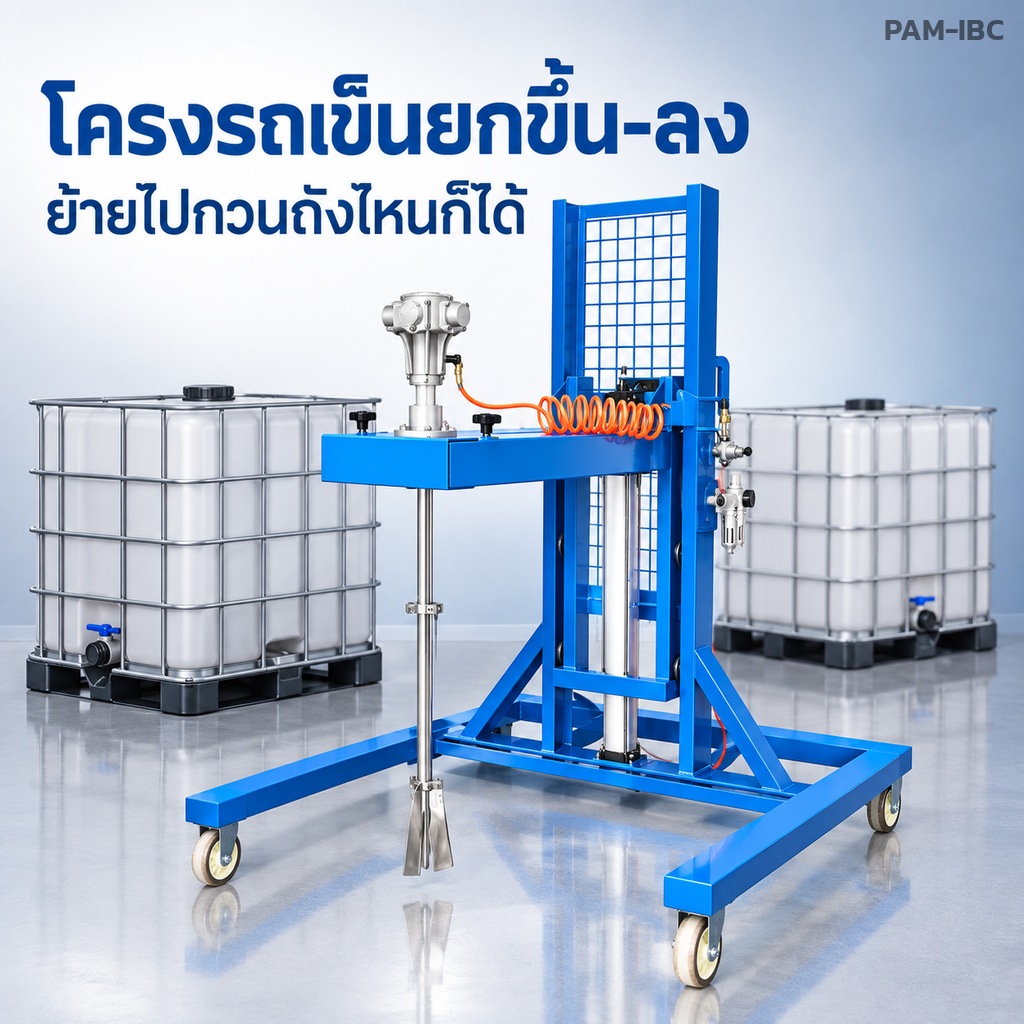

- โครงรถเข็นยกด้วยลม — โครงทรงประตู 4 ล้อ ยกแกนกวน 125 ซม. ด้วยกระบอกลม สูงรวม 195 ซม. โครงยาว 150 กว้าง 135 ซม. มีโครงเหล็กพ่นสีอบและโครงสแตนเลส

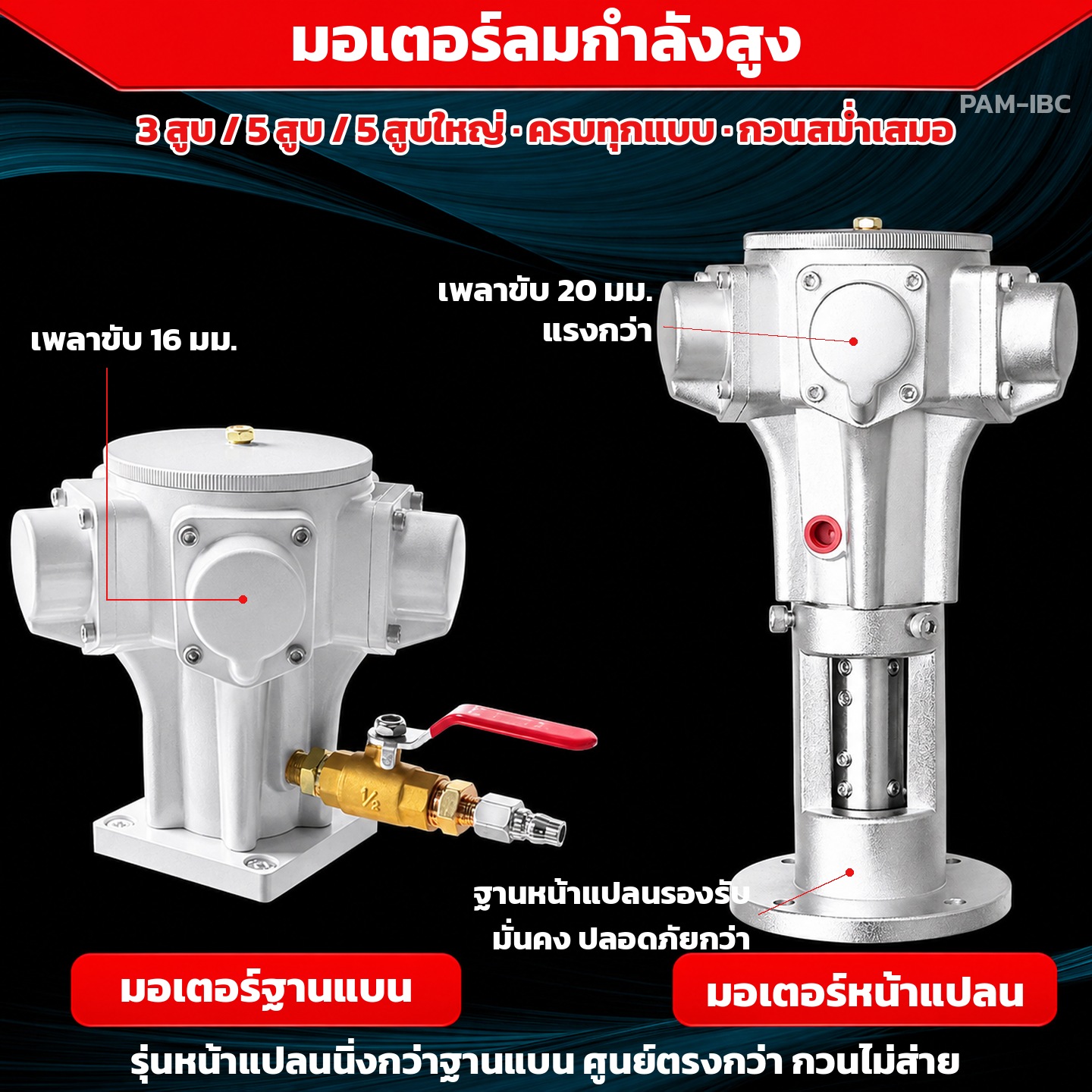

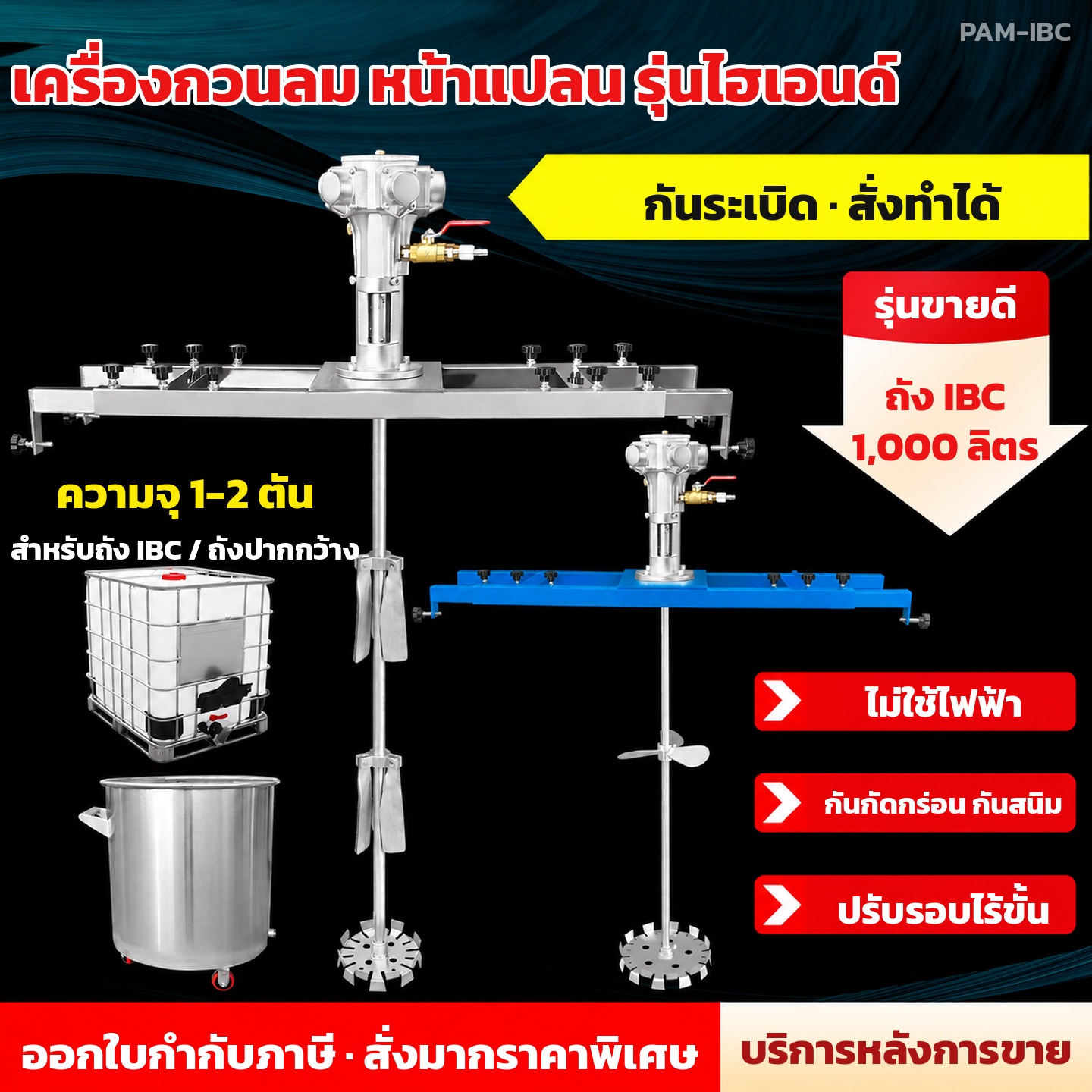

รุ่นไฮเอนด์หน้าแปลนและรุ่นเสริมแรง

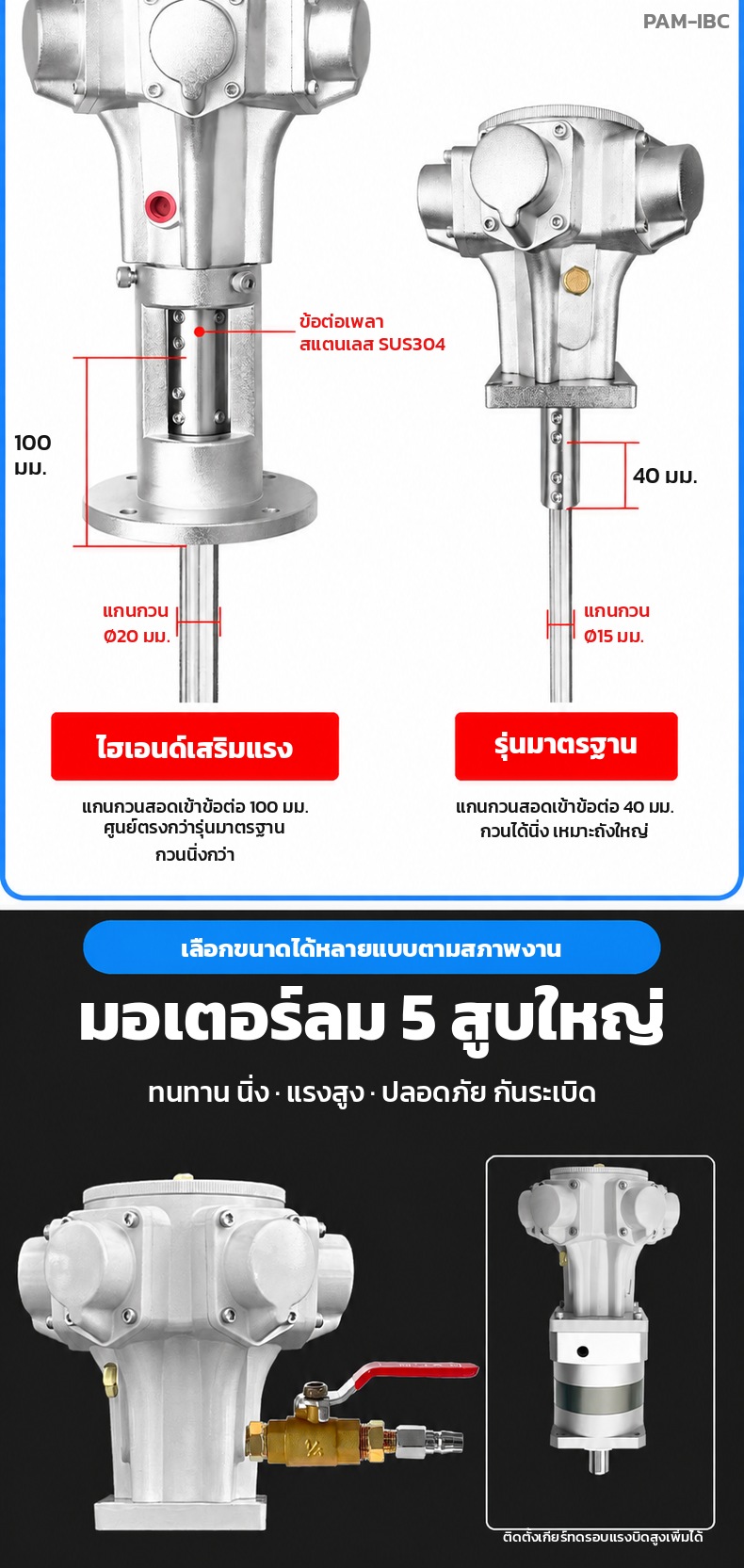

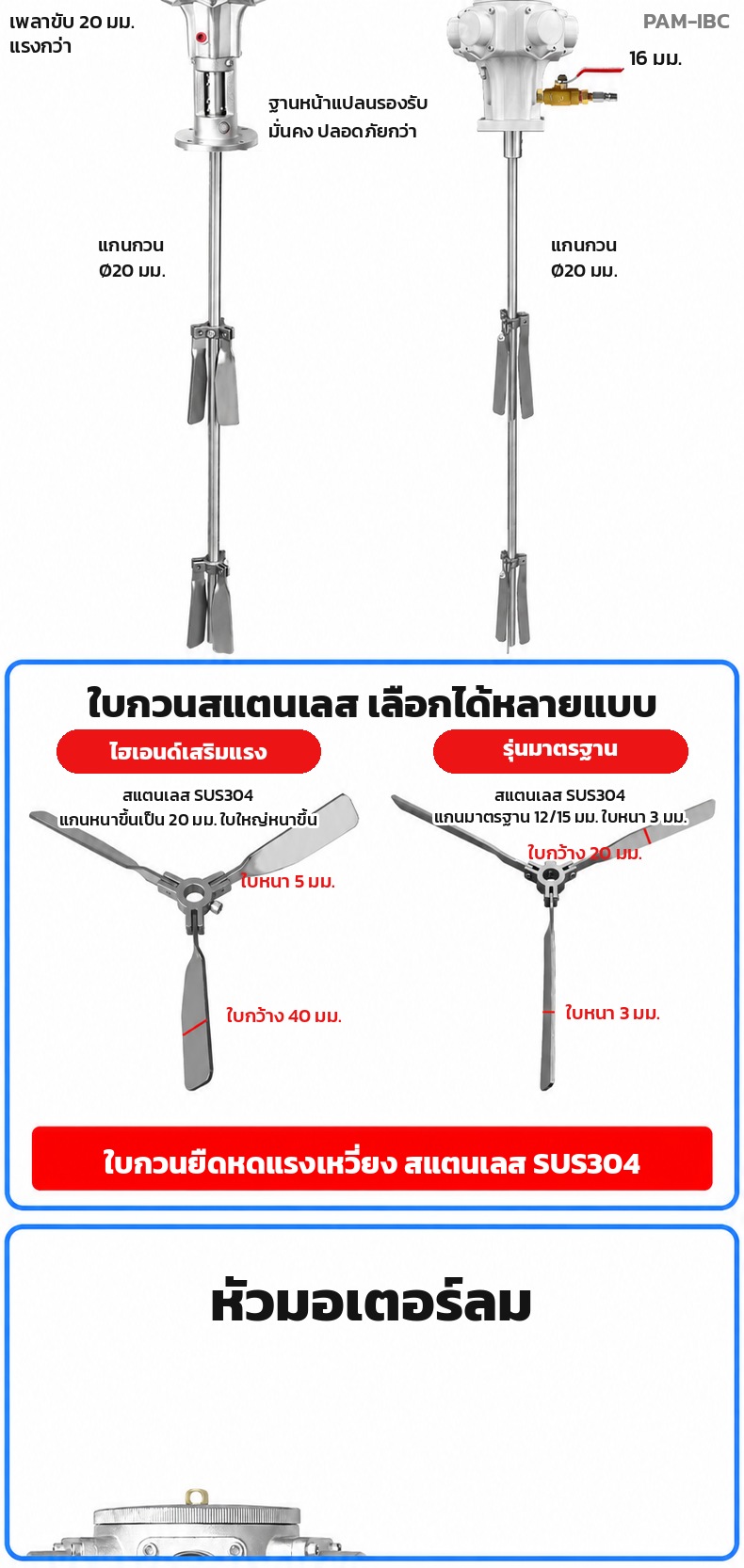

รุ่นหน้าแปลนใช้มอเตอร์ 5 สูบใหญ่ฐานหน้าแปลน แกน Ø20 มม. สอดเข้าข้อต่อเพลาลึก 100 มม. (มาตรฐาน 40 มม.) ศูนย์ตรงกว่า กวนไม่ส่าย ใบหนา 5 มม. ส่วนรุ่นเสริมแรงใช้มอเตอร์เดิมกับแกน Ø20 มม. สำหรับงานหนักต่อเนื่อง
รุ่นทั้งหมด 22 รุ่น (เลือกในช่อง “รุ่น” ด้านบน)
| รหัสรุ่น | รายละเอียด |
|---|---|
| PAM-IBC-3RT | มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m 0-2,500 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø250 มม. + จานฟัน Ø120 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-3SS | มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 880 มม. Ø15 · คานหนีบถังปากกว้าง |
| PAM-IBC-3PC | มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. ทนกรด-ด่างเข้มข้น · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-3PT | มอเตอร์ลม 3 สูบ 1/2 แรงม้า แรงบิด 3.5 N·m · แกนและใบกวน PTFE Ø200 มม. ทนสารเคมีกัดกร่อนสูง · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-5RT | มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m 0-1,900 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø400 มม. + จานฟัน Ø120 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-5SS | มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 880 มม. Ø15 · คานหนีบถังปากกว้าง |
| PAM-IBC-5PC | มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-5PT | มอเตอร์ลม 5 สูบ 3/4 แรงม้า แรงบิด 7 N·m · แกนและใบกวน PTFE Ø200 มม. · แกน 880 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-L5RT | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m 0-1,300 รอบ/นาที · ใบกวนยืดหดสแตนเลส Ø400 มม. + จานฟัน Ø120 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-L5SS | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · ใบพัด 3 แฉกสแตนเลส Ø250 มม. + จานฟัน Ø220 มม. · แกน 960 มม. Ø15 · คานหนีบถังปากกว้าง |
| PAM-IBC-L5PC | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกนและใบกวนหุ้มพลาสติก PP Ø150 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-L5PT | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกนและใบกวน PTFE Ø200 มม. · แกน 960 มม. Ø15 · คานหนีบถัง IBC |
| PAM-IBC-L5RT-20 | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า รุ่นเสริมแรง แรงบิด 16.9 N·m · แกนสแตนเลส Ø20 มม. ยาว 960 มม. · ใบกวนยืดหด Ø400 มม. + จานฟัน Ø120 มม. · คานหนีบถัง IBC |
| PAM-IBC-L5SS-20 | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า รุ่นเสริมแรง แรงบิด 16.9 N·m · แกนสแตนเลส Ø20 มม. ยาว 960 มม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 มม. · คานหนีบถังปากกว้าง |
| PAM-IBC-F5RT | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ แรงบิด 16.9 N·m · แกน Ø20 มม. ยาว 96 ซม. สอดเข้าข้อต่อ 100 มม. · ใบกวนยืดหด 20×400 มม. + จานฟัน Ø120 · คานหนีบ 85-150 ซม. ถัง IBC |
| PAM-IBC-F5SS | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ แรงบิด 16.9 N·m · แกน Ø20 มม. ยาว 96 ซม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 · คานหนีบ 85-150 ซม. ถังปากกว้าง |
| PAM-IBC-F5RT-S | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ · คานสแตนเลสยืดหด 85-150 ซม. · แกน Ø20 มม. ยาว 96 ซม. · ใบกวนยืดหด 20×400 มม. + จานฟัน Ø120 · ถัง IBC |
| PAM-IBC-F5SS-S | มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า ฐานหน้าแปลน รุ่นไฮเอนด์ · คานสแตนเลสยืดหด 85-150 ซม. · แกน Ø20 มม. ยาว 96 ซม. · ใบพัด 3 แฉก Ø250 มม. + จานฟัน Ø250 · ถังปากกว้าง |
| PAM-IBC-CT | โครงรถเข็นเหล็กพ่นสีอบ ยกขึ้น-ลงด้วยกระบอกลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m 0-1,300 รอบ/นาที · แกน 102 ซม. Ø20 · ใบกวนสแตนเลส 400/120 มม. (เลือกแบบใบได้) |
| PAM-IBC-CS | โครงรถเข็นสแตนเลสทั้งชุด ยกขึ้น-ลงด้วยกระบอกลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ 1 แรงม้า แรงบิด 16.9 N·m · แกน 102 ซม. Ø20 · ใบกวนสแตนเลส 400/120 มม. |
| PAM-IBC-CTG | โครงรถเข็นเหล็กพ่นสีอบ ยกด้วยลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ + เกียร์ทดรอบดาวเคราะห์ แรงบิด 50 N·m 0-500 รอบ/นาที · แกน 102 ซม. Ø25 · ใบกวนยืดหดแรงเหวี่ยง 300/250 มม. |
| PAM-IBC-CSG | โครงรถเข็นสแตนเลสทั้งชุด ยกด้วยลม 125 ซม. · มอเตอร์ลม 5 สูบใหญ่ + เกียร์ทดรอบดาวเคราะห์ แรงบิด 50 N·m 0-500 รอบ/นาที · แกน 102 ซม. Ø25 · ใบกวนยืดหดแรงเหวี่ยง 300/250 มม. |
สเปกที่ควรรู้
- ปริมาณกวนได้ 0-1,000 กก. ต่อถัง ทุกรุ่น
- แกนกวนสแตนเลส SUS304 ยาว 880 / 960 มม. (คานหนีบ) หรือ 102 ซม. (รถเข็น) Ø15 / 20 / 25 มม.
- รอบที่ระบุเป็นรอบอิสระไม่มีโหลด รอบจริงขึ้นกับความหนืดและแรงดัน/ปริมาณลม
- ต้องต่อลมผ่านชุดกรองลม+ปรับแรงดัน ปั๊มลมต้องจ่ายลมได้ต่อเนื่อง

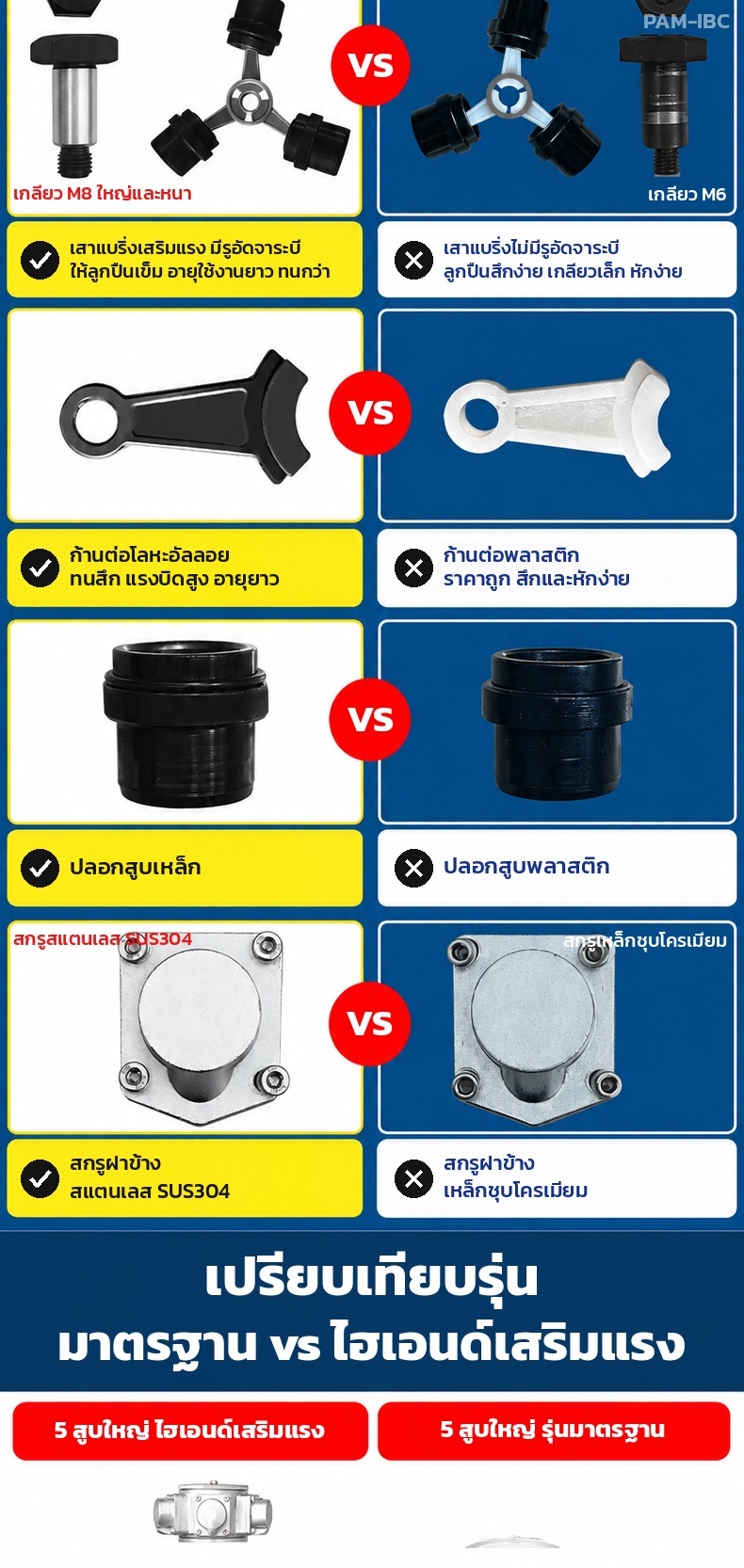

- หัวมอเตอร์: เสาแบริ่งมีรูอัดจาระบี ก้านต่อโลหะอัลลอย ปลอกสูบเหล็ก สกรูสแตนเลส SUS304
เหมาะกับ

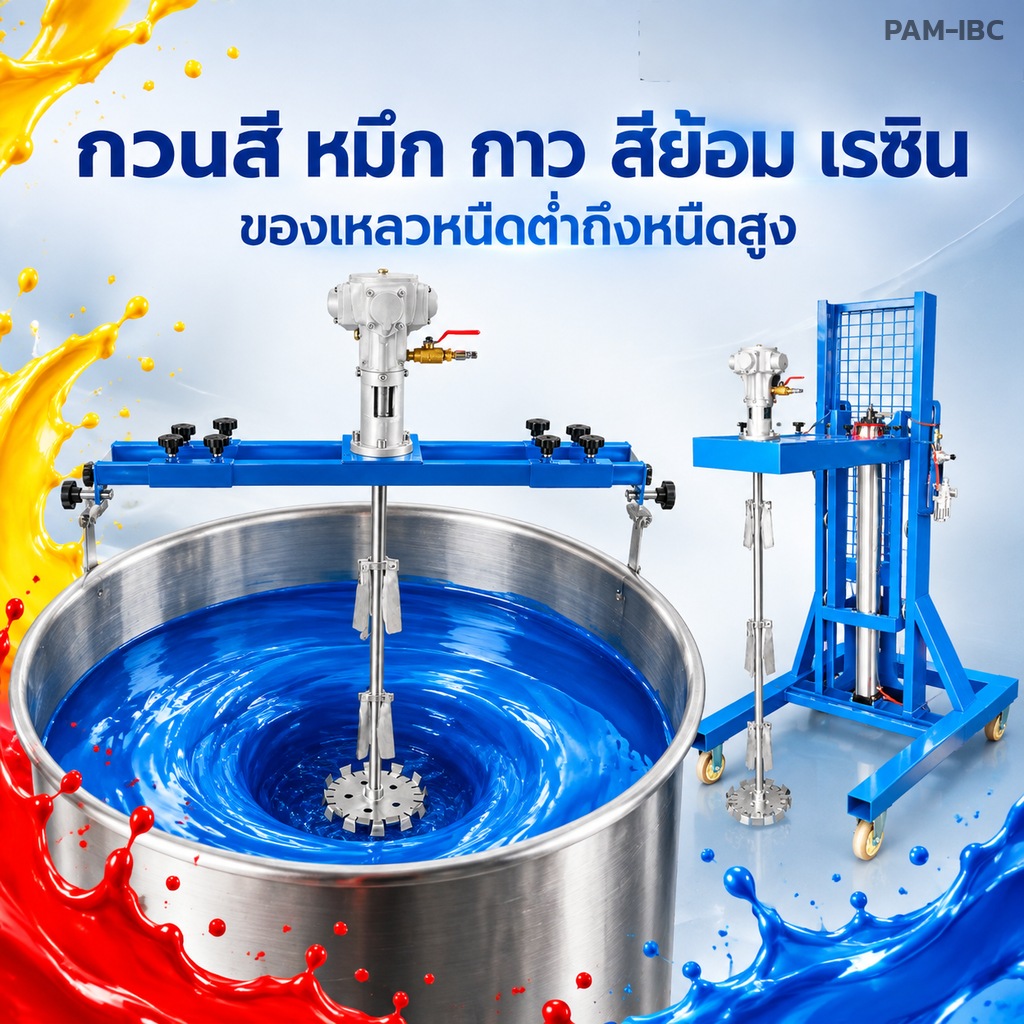

- โรงงานสี หมึกพิมพ์ กาว ที่รับวัตถุดิบเป็นถัง IBC
- โรงงานเคมีและโรงย้อมที่กวนสารกัดกร่อน/ตัวทำละลาย
- ผู้ผลิตเรซิน สารเคลือบ น้ำยาอุตสาหกรรม
- โรงงานเครื่องสำอางและอาหารที่มีถังผสมสแตนเลสปากกว้าง
ข้อควรระวัง
- ไม่รวมถัง IBC / ถังสแตนเลสในรูป
- ใบพัด 3 แฉก Ø250 ไม่สอดผ่านช่องฝา IBC — ถัง IBC เลือกใบยืดหด
- ให้ใบกวนจมในของเหลวก่อนเปิดลม ปิดลมให้ใบหยุดก่อนยกออก
- ปั๊มลมต้องอยู่นอกพื้นที่ไอระเหยไวไฟ ต่อสายดินถังเมื่อกวนตัวทำละลาย
- ยังไม่มีข้อมูลแรงดันลม อัตราใช้ลม น้ำหนัก ขนาดลัง และการรับประกันจากผู้ผลิต — สอบถามก่อนสั่ง
