แม่เหล็กจับฉากงานเชื่อม FM / WM12 ทรงลูกศร ทรงหกเหลี่ยม รุ่นมีสวิตช์ แรงดูด 12.5–80 กก. 16 รุ่น

คำอธิบาย

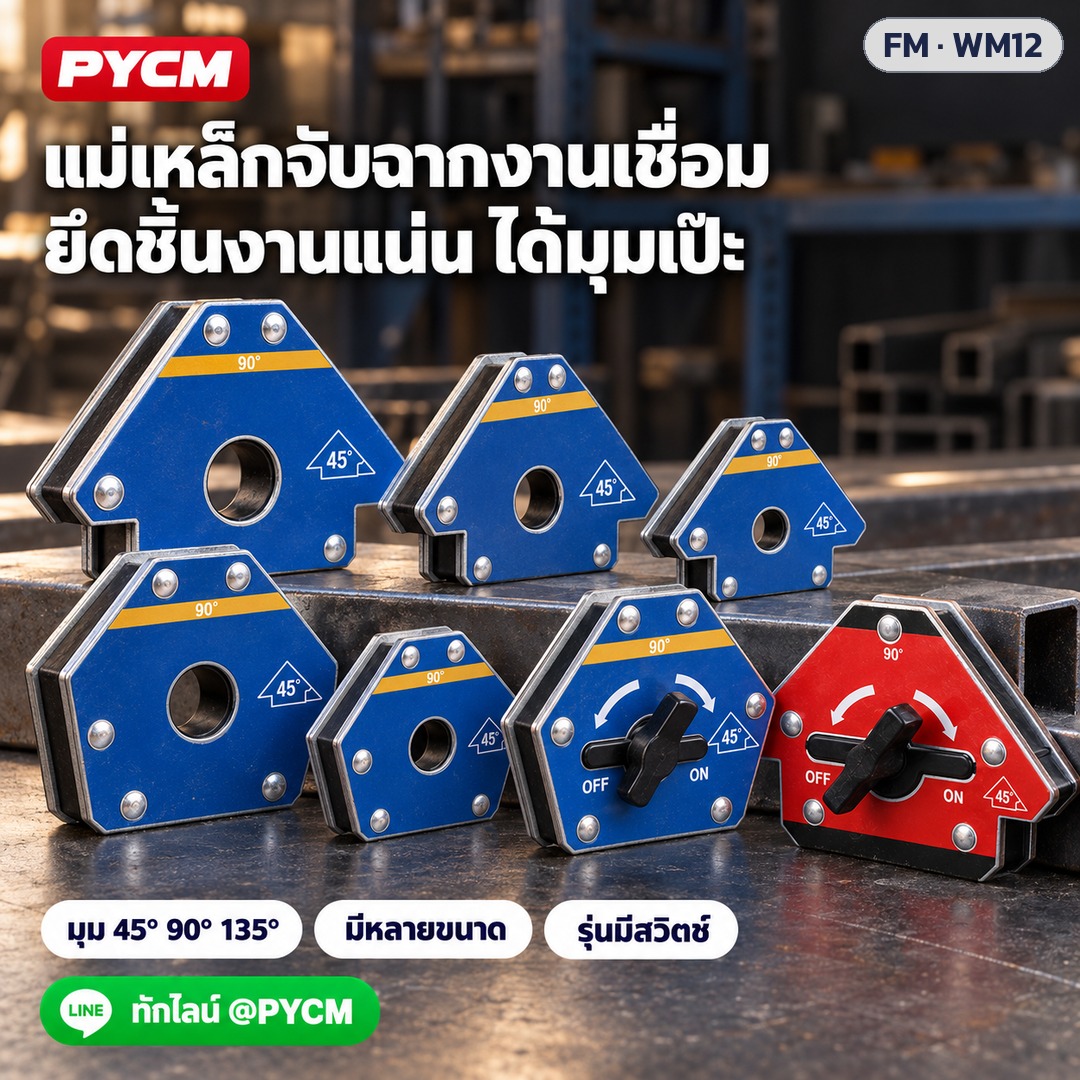

แม่เหล็กจับฉากงานเชื่อม FM / WM12 — แรงดูด 12.5–80 กก. รวม 16 รุ่น

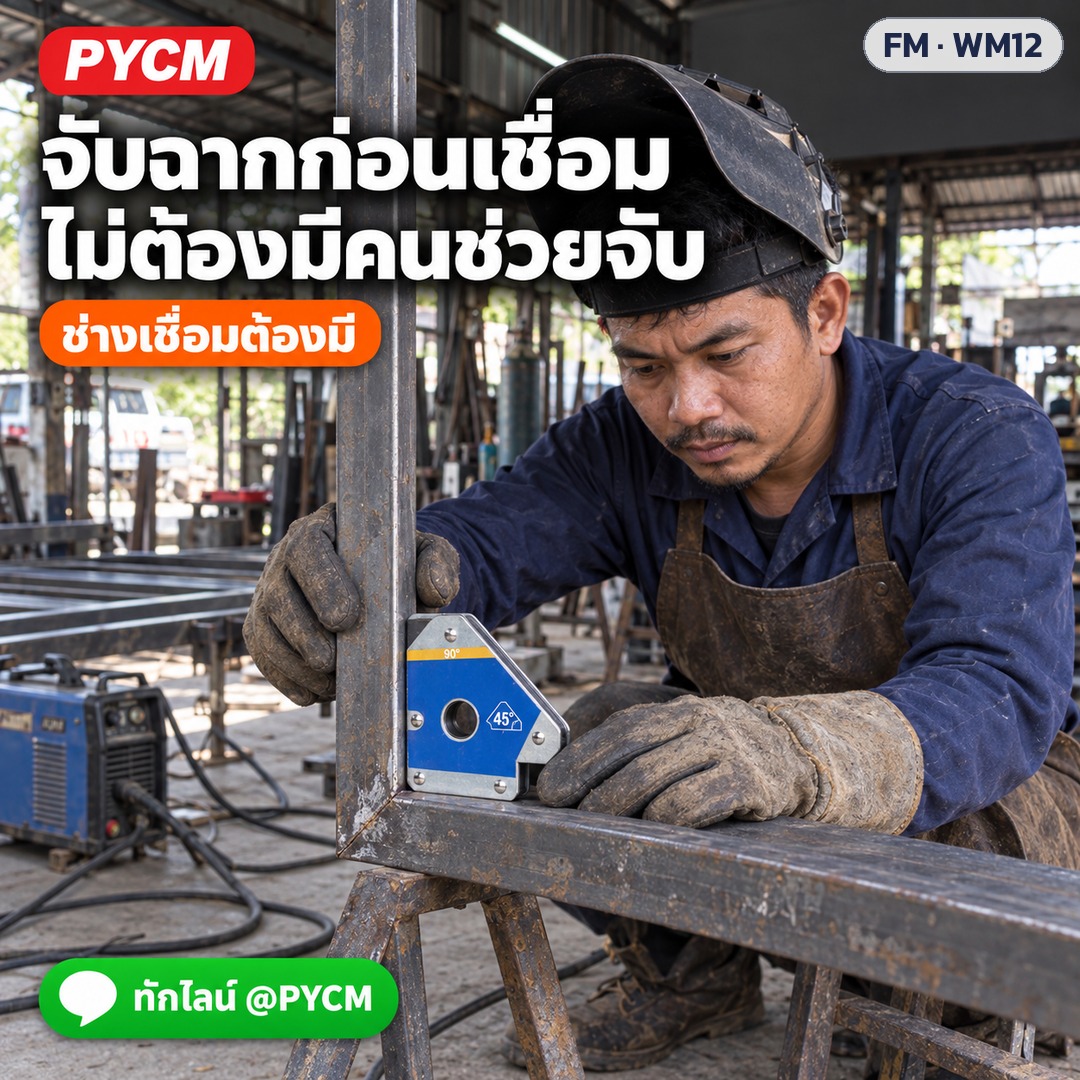

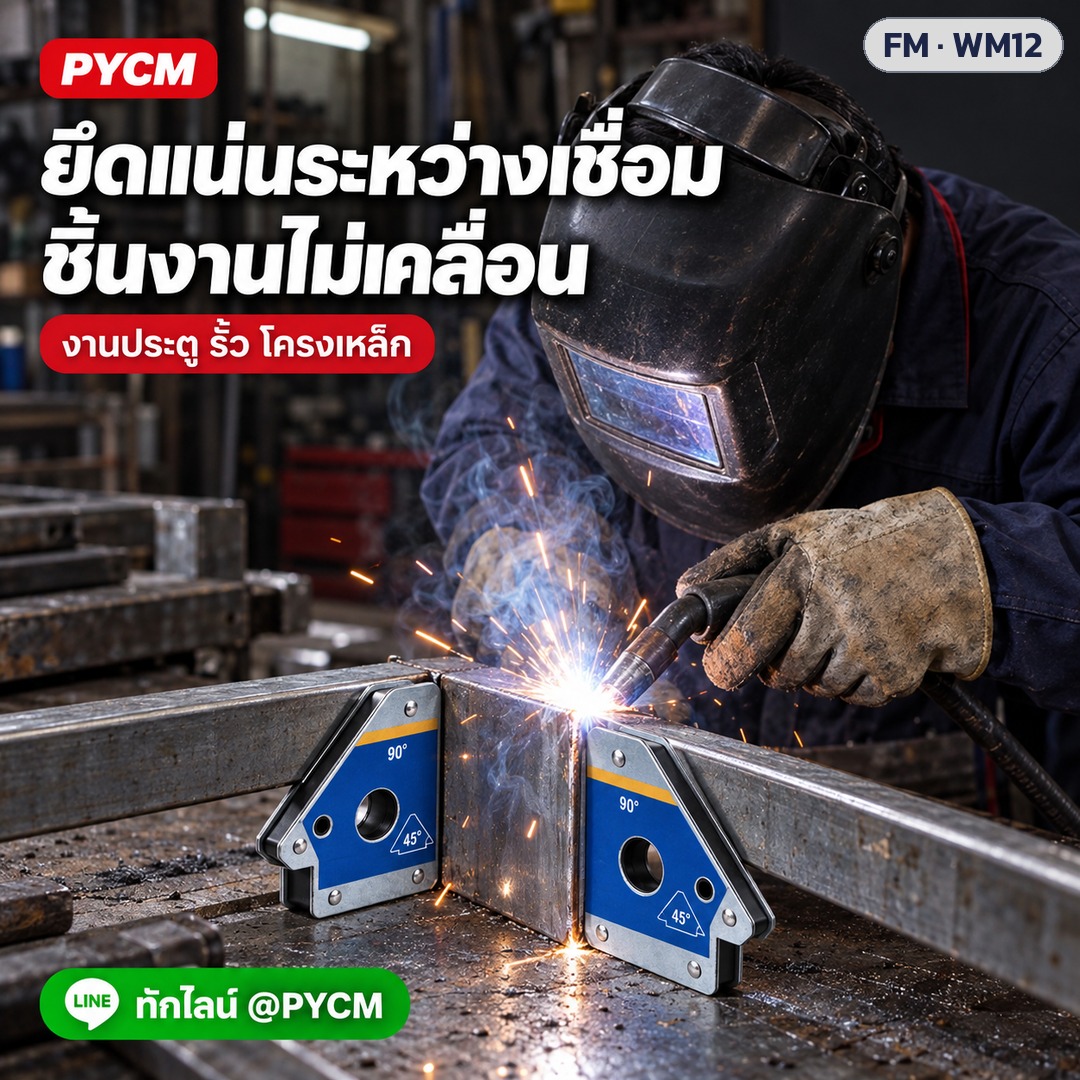

แม่เหล็กจับฉากงานเชื่อม (Magnetic Welding Holder) ตัวช่วยจับมุมและยึดชิ้นงานเหล็กก่อนเชื่อม ตั้งแม่เหล็กเข้าที่มุมด้านในของแป๊บเหลี่ยม เหล็กฉาก หรือแผ่นเหล็ก ขอบที่ตัดมุมสำเร็จจะดันชิ้นงานให้ได้มุมพอดี แล้วแรงแม่เหล็กยึดไว้นิ่งระหว่างเชื่อมแต้ม ทำงานคนเดียวได้ ไม่ต้องมีคนช่วยจับ เหมาะกับงานประตู รั้ว หลังคา โครงเหล็ก ชั้นวาง โต๊ะ และงาน DIY

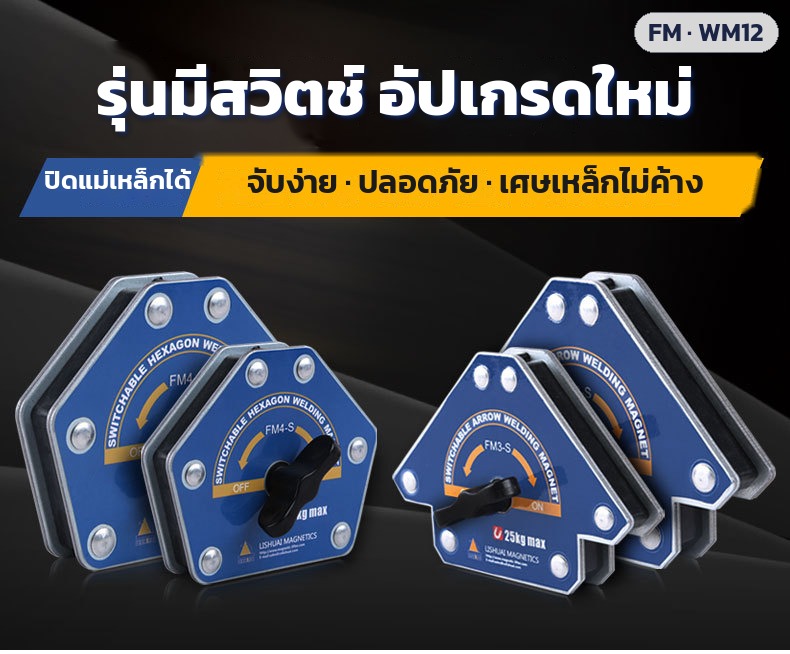

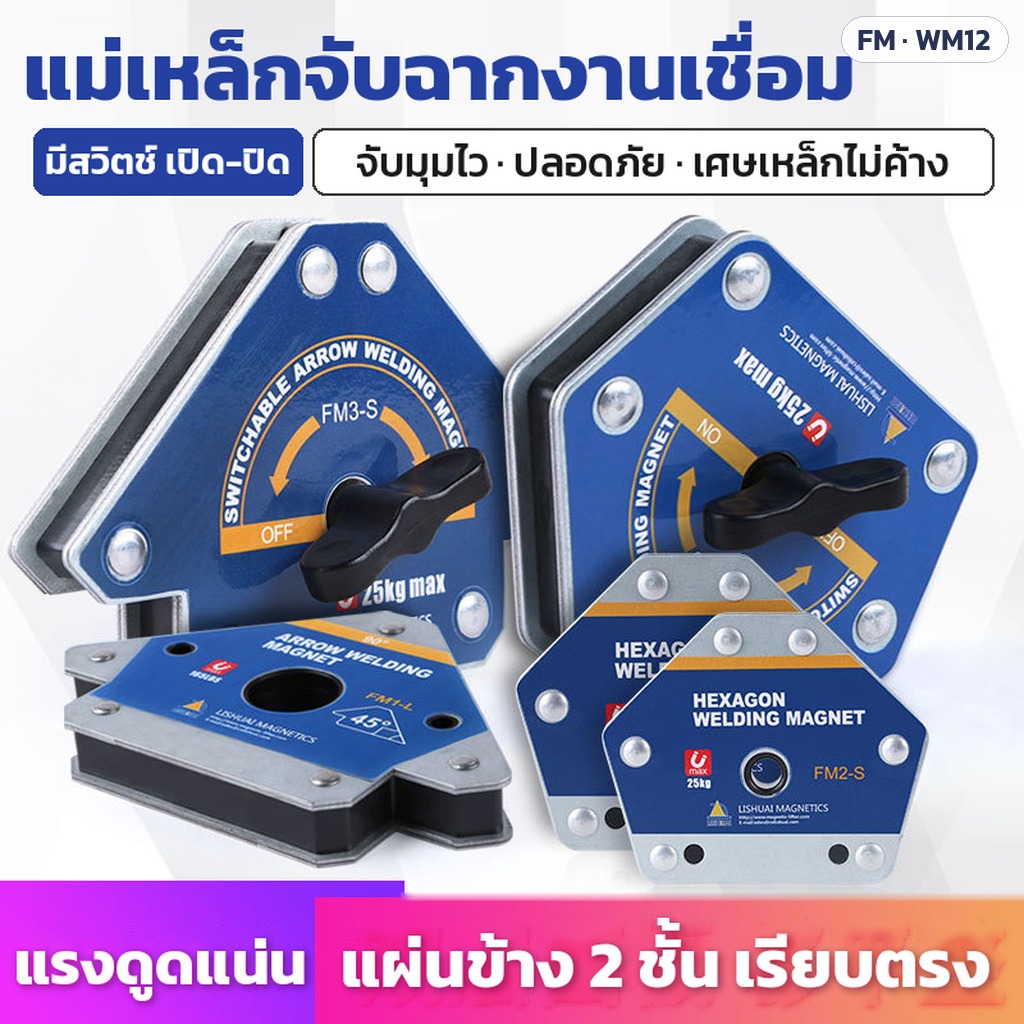

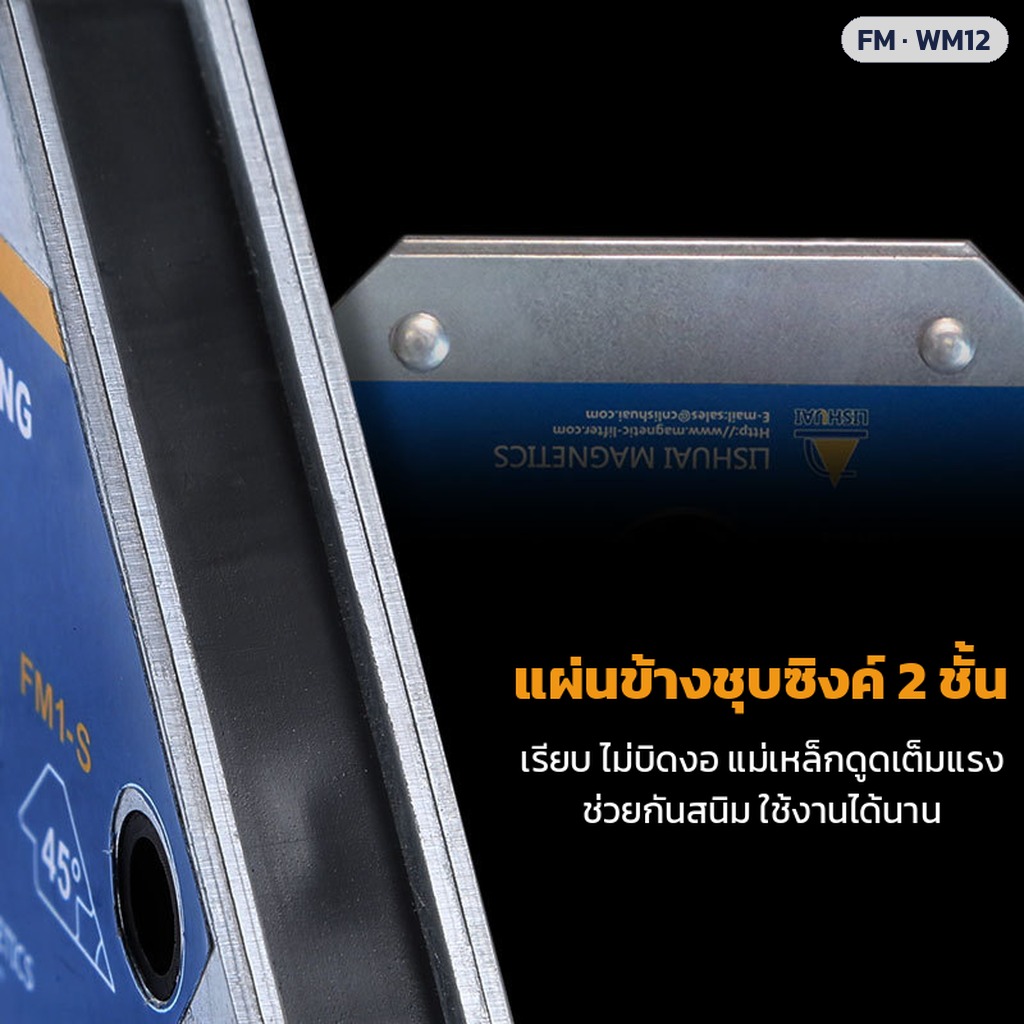

แผ่นหน้าเหล็กพ่นสี ประกบแผ่นข้างเหล็กชุบซิงค์ 2 ชั้น เรียบ ไม่บิดงอ แม่เหล็กแนบชิ้นงานเต็มหน้า · รุ่นมีสวิตช์ (FM3 / FM4 / WM12) บิดปุ่มไปที่ OFF ตัดแรงดูด ยกออกง่าย เศษเหล็กที่ติดฐานร่วงเอง

ตารางรุ่นทั้งหมด 16 รุ่น

ตัวเลขใต้รุ่นคือรหัสสินค้าสำหรับสั่งซื้อ · ขนาดเป็นมิลลิเมตร · รุ่นมีสวิตช์ระบุความหนาตัวแม่เหล็กและความหนารวมปุ่มบิด · แรงดูด = แรงดึงหลุดสูงสุดบนแผ่นเหล็กหนาผิวเรียบ

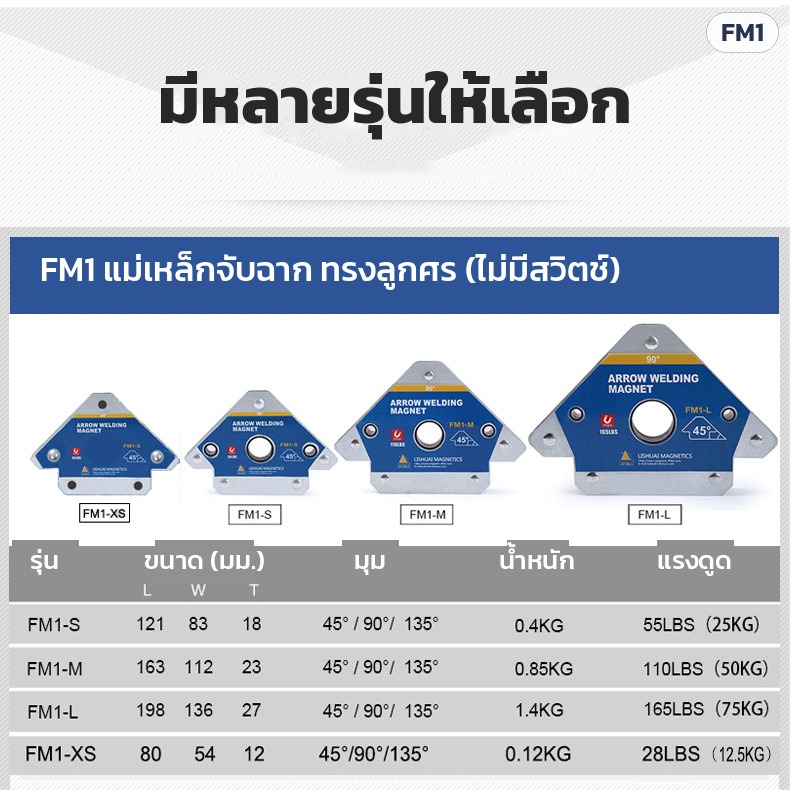

FM1 ทรงลูกศร (5 รุ่น) — ไม่มีสวิตช์ · มุม 45° / 90° / 135° · สีน้ำเงิน

รุ่น / รหัสสินค้า	ขนาด	กว้าง×สูง×หนา	แรงดูด	น้ำหนัก
FM1-XS-2P รหัส 34014	XS ชุด 2 ชิ้น	80×54×12 มม. (ต่อชิ้น)	12.5 กก./ชิ้น	~0.12 กก.
FM1-XS-4P รหัส 34015	XS ชุด 4 ชิ้น	80×54×12 มม. (ต่อชิ้น)	12.5 กก./ชิ้น	~0.12 กก.
FM1-S รหัส 34016	S	121×83×18 มม.	25 กก.	~0.4 กก.
FM1-M รหัส 34017	M	163×112×23 มม.	50 กก.	~0.85 กก.
FM1-L รหัส 34018	L	198×136×27 มม.	75 กก.	~1.4 กก.

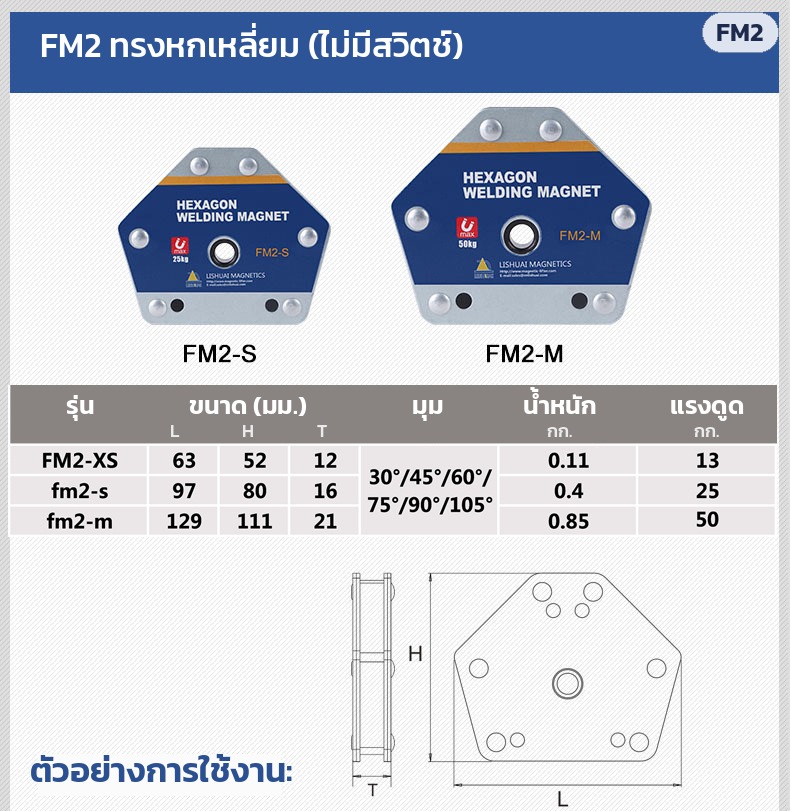

FM2 ทรงหกเหลี่ยม (4 รุ่น) — ไม่มีสวิตช์ · มุม 30° / 45° / 60° / 75° / 90° / 105° · สีน้ำเงิน

รุ่น / รหัสสินค้า	ขนาด	กว้าง×สูง×หนา	แรงดูด	น้ำหนัก
FM2-XS-2P รหัส 34019	XS ชุด 2 ชิ้น	63×52×12 มม. (ต่อชิ้น)	12.5 กก./ชิ้น	~0.11 กก.
FM2-XS-4P รหัส 34020	XS ชุด 4 ชิ้น	63×52×12 มม. (ต่อชิ้น)	12.5 กก./ชิ้น	~0.11 กก.
FM2-S รหัส 34021	S	97×80×16 มม.	25 กก.	~0.4 กก.
FM2-M รหัส 34022	M	129×111×21 มม.	50 กก.	~0.85 กก.

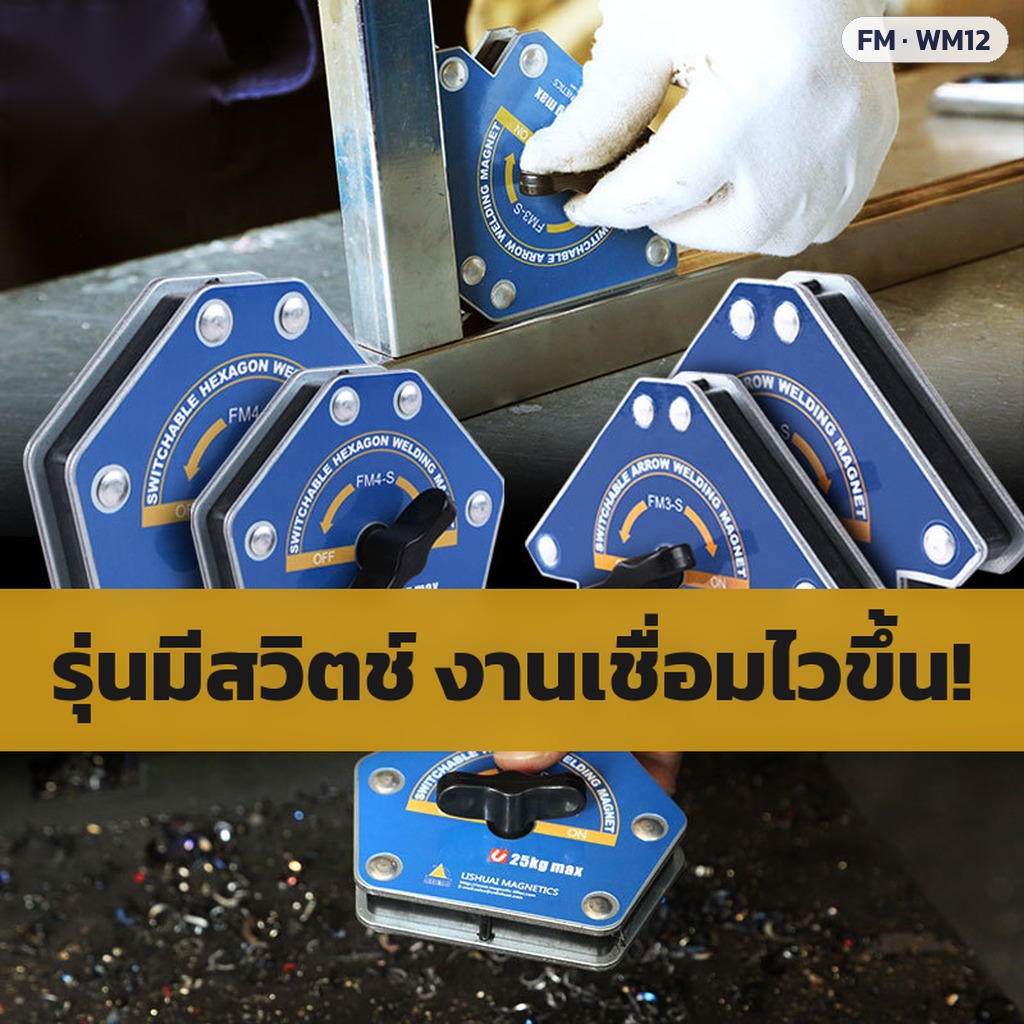

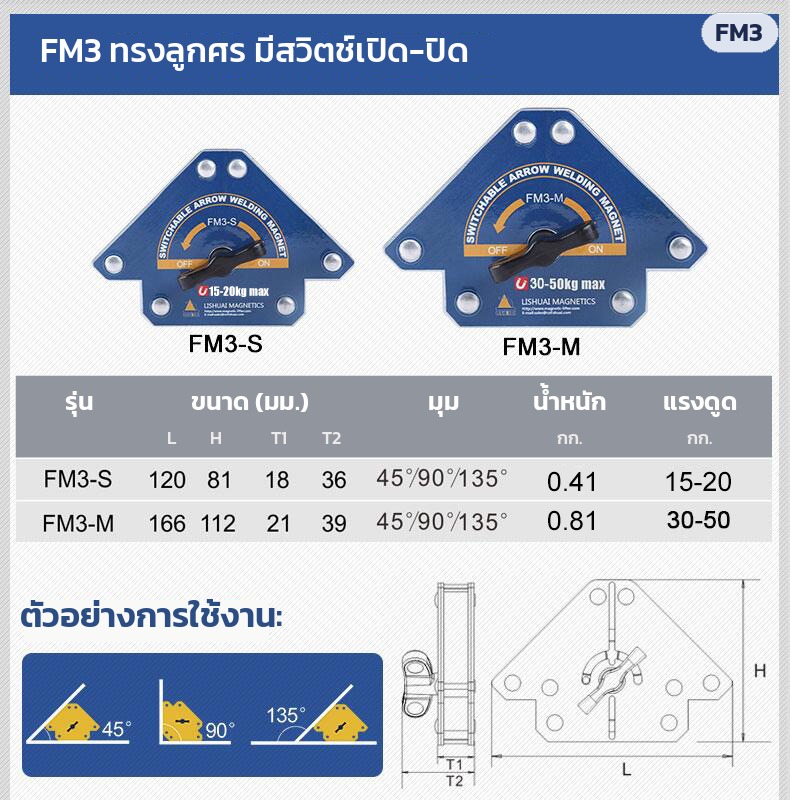

FM3 ทรงลูกศร มีสวิตช์ (2 รุ่น) — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 45° / 90° / 135°

รุ่น / รหัสสินค้า	ขนาด	กว้าง×สูง×หนา	แรงดูด	น้ำหนัก
FM3-S รหัส 34023	S	120×81 มม. หนา 18 มม. (รวมปุ่ม 36)	15–20 กก.	~0.41 กก.
FM3-M รหัส 34024	M	166×112 มม. หนา 21 มม. (รวมปุ่ม 39)	30–50 กก.	~0.81 กก.

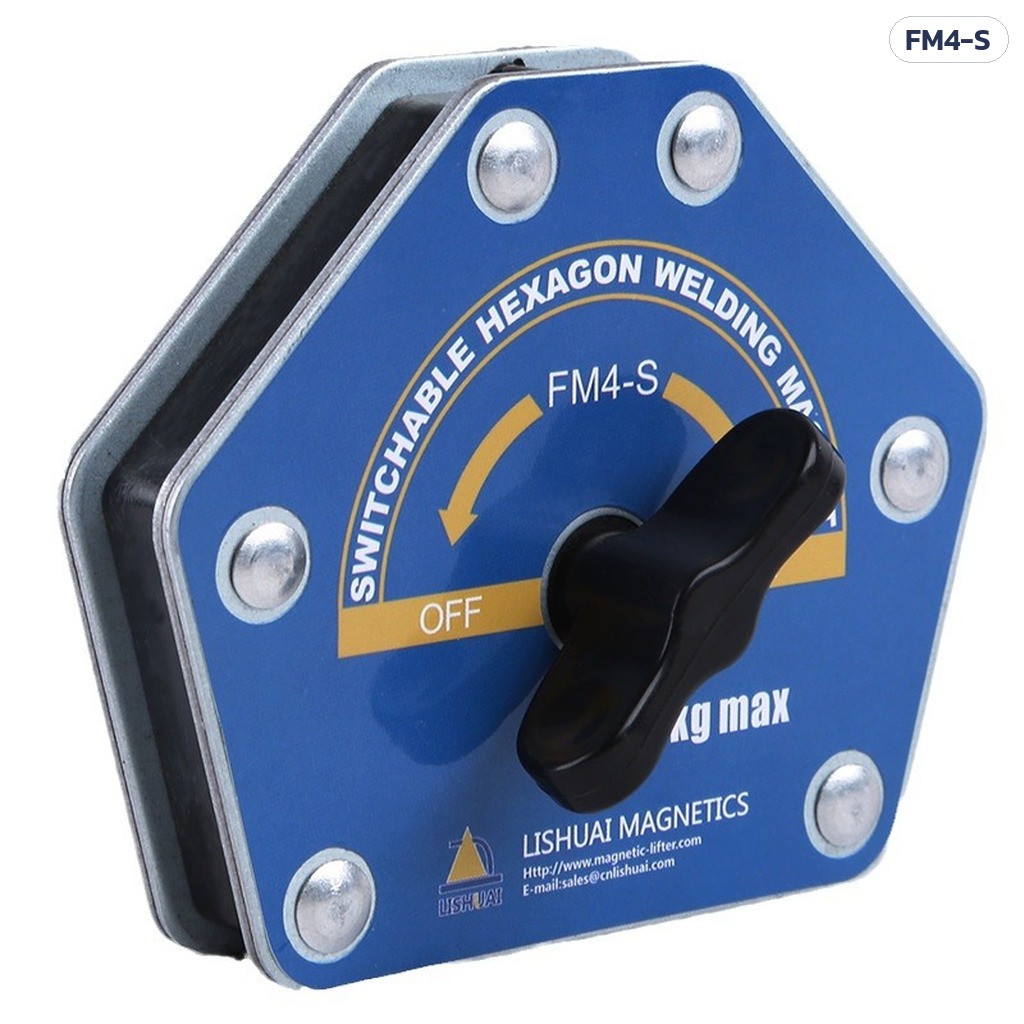

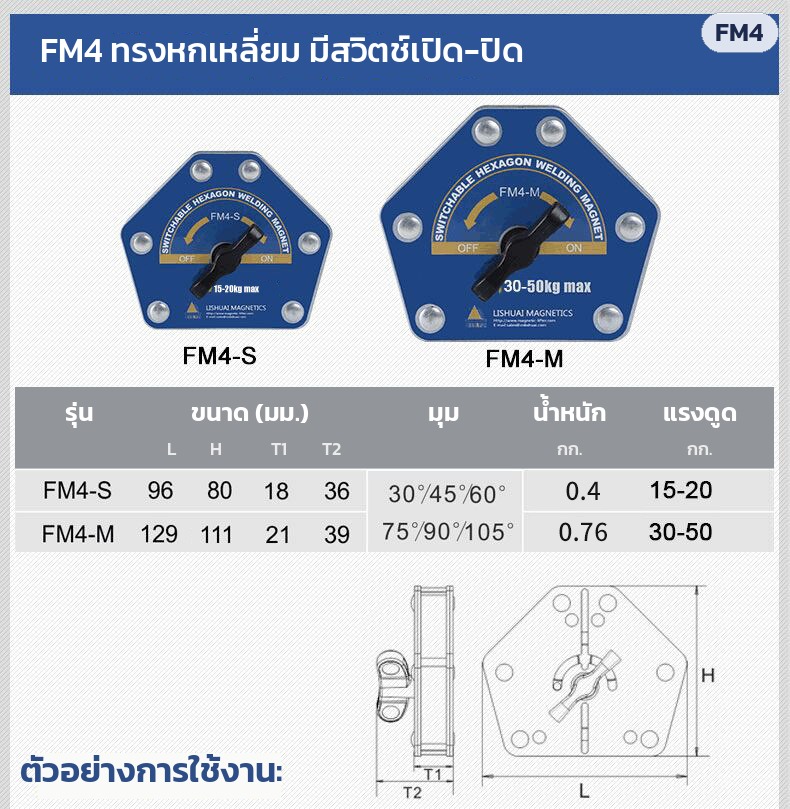

FM4 ทรงหกเหลี่ยม มีสวิตช์ (2 รุ่น) — บิดปุ่ม ON/OFF เปิด-ปิดแรงดูด · มุม 30°–105°

รุ่น / รหัสสินค้า	ขนาด	กว้าง×สูง×หนา	แรงดูด	น้ำหนัก
FM4-S รหัส 34025	S	96×80 มม. หนา 18 มม. (รวมปุ่ม 36)	15–20 กก.	~0.4 กก.
FM4-M รหัส 34026	M	129×111 มม. หนา 21 มม. (รวมปุ่ม 39)	30–50 กก.	~0.76 กก.

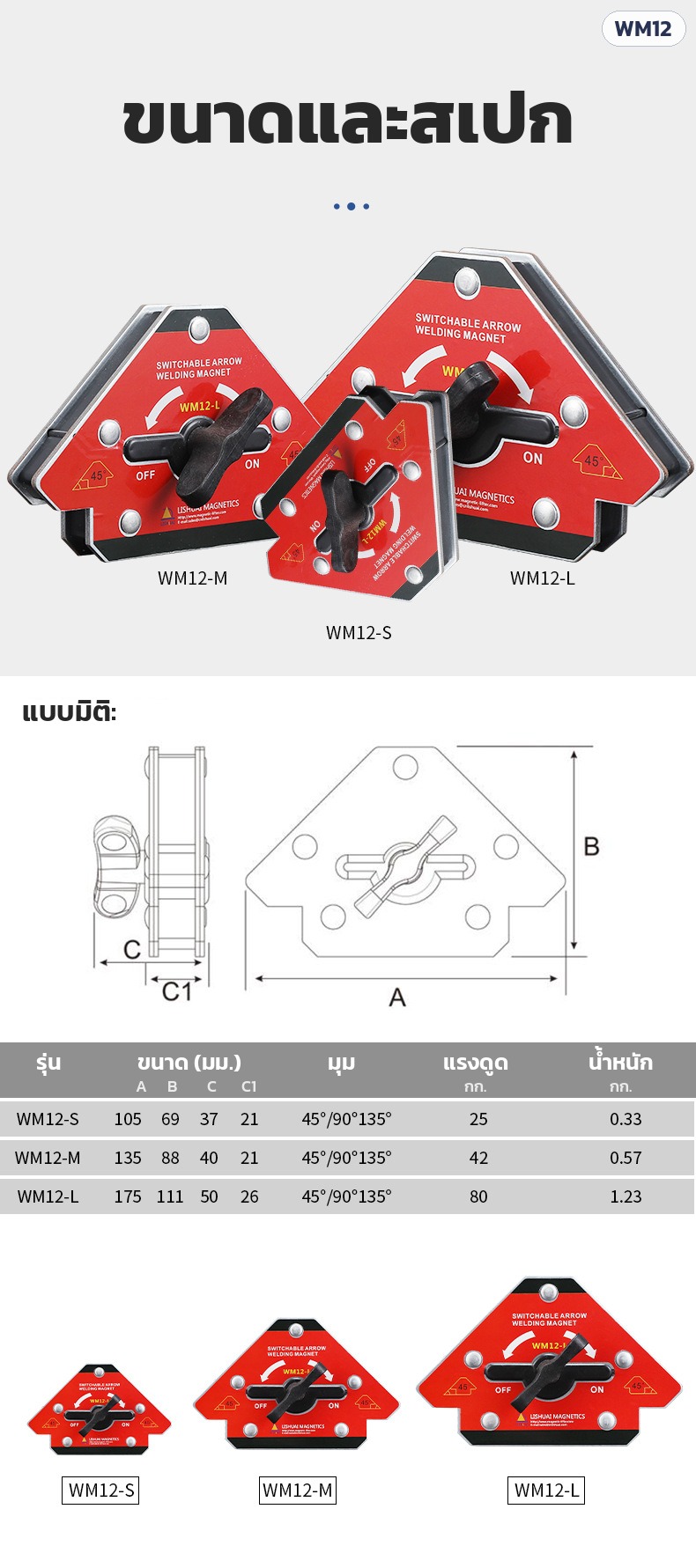

WM12 สีแดง มีสวิตช์ (3 รุ่น) — แม่เหล็กนีโอไดเมียมร่วมเฟอร์ไรต์ แรงดูดสูง · มุม 45° / 90° / 135° · ทนร้อนประมาณ 80°C

รุ่น / รหัสสินค้า	ขนาด	กว้าง×สูง×หนา	แรงดูด	น้ำหนัก
WM12-S รหัส 34027	S	105×69 มม. หนา 21 มม. (รวมปุ่ม 37)	25 กก.	~0.33 กก.
WM12-M รหัส 34028	M	135×88 มม. หนา 21 มม. (รวมปุ่ม 40)	42 กก.	~0.57 กก.
WM12-L รหัส 34029	L	175×111 มม. หนา 26 มม. (รวมปุ่ม 50)	80 กก.	~1.23 กก.

ข้อมูลสินค้า

ประเภท	แม่เหล็กจับฉาก/จับมุมสำหรับงานเชื่อม (Magnetic Welding Holder)

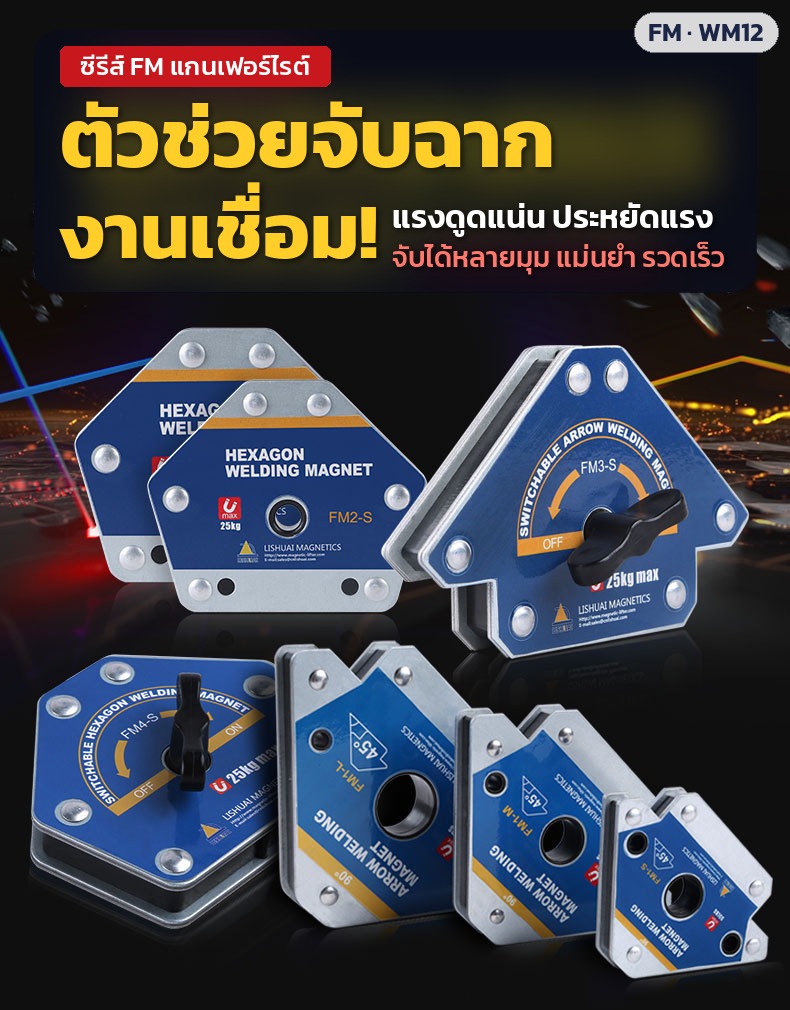

ซีรีส์	FM1 ทรงลูกศร · FM2 ทรงหกเหลี่ยม · FM3 ทรงลูกศร มีสวิตช์ · FM4 ทรงหกเหลี่ยม มีสวิตช์ · WM12 สีแดง มีสวิตช์
มุมใช้งาน	ทรงลูกศร 45° / 90° / 135° · ทรงหกเหลี่ยม 30° / 45° / 60° / 75° / 90° / 105°

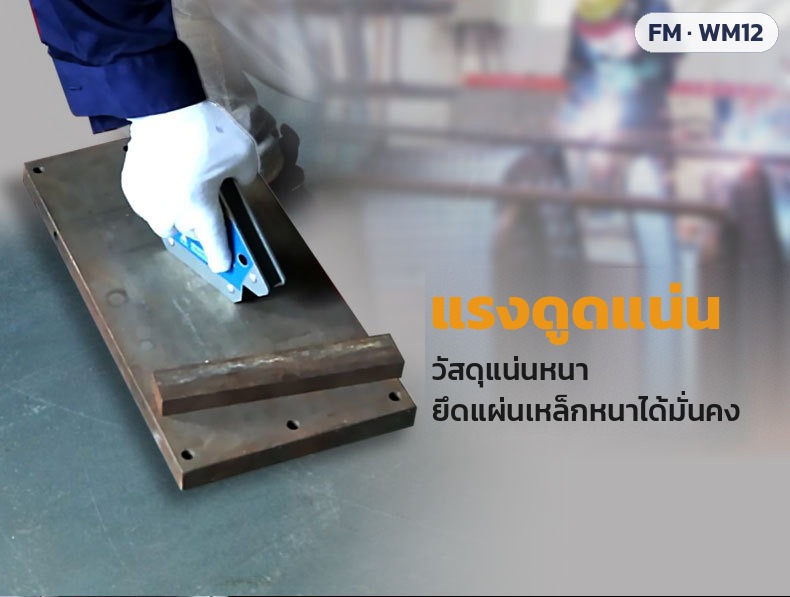

แรงดูด	12.5–80 กก. ตามรุ่น (แรงดึงหลุดสูงสุด วัดบนแผ่นเหล็กหนาผิวเรียบ)
ขนาด	63×52 มม. (FM2-XS) ถึง 198×136 มม. (FM1-L)
โครงสร้าง	แผ่นหน้าเหล็กพ่นสี + แผ่นข้างเหล็กชุบซิงค์ 2 ชั้น · แกนแม่เหล็กเฟอร์ไรต์ (WM12 เฟอร์ไรต์ + นีโอไดเมียม)
ความร้อนใช้งาน	ซีรีส์ FM ประมาณ 250°C · WM12 ประมาณ 80°C
จำนวนรุ่น	16 รุ่น (รุ่น XS ขายเป็นชุด 2 / 4 ชิ้น)

จุดเด่น

• ได้มุมแม่นยำ — ขอบตัดมุมสำเร็จ 45° / 90° / 135° (ทรงหกเหลี่ยมได้ถึง 6 มุม) ตั้งเข้ามุมแป๊บได้ฉากทันที
• ทำงานคนเดียวได้ — แม่เหล็กยึดชิ้นงานไว้ให้ ไม่ต้องมีคนช่วยจับระหว่างเชื่อมแต้ม
• แผ่นข้างชุบซิงค์ 2 ชั้น — เรียบ ไม่บิดงอ แม่เหล็กแนบชิ้นงานเต็มหน้า ช่วยกันสนิม

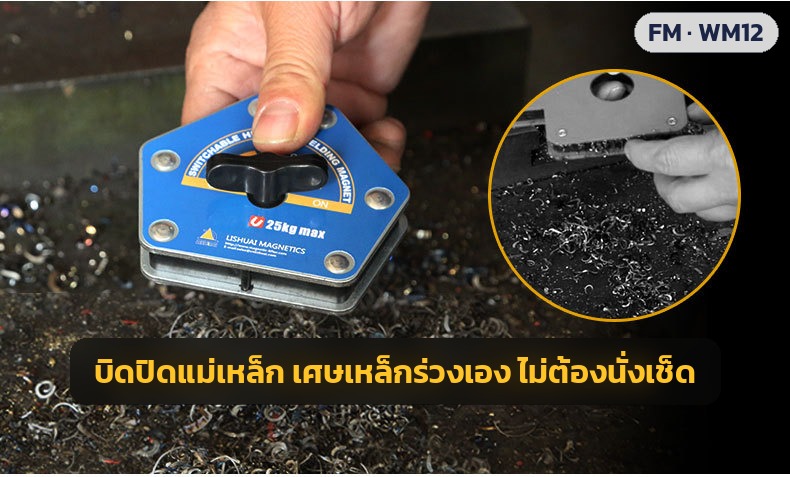

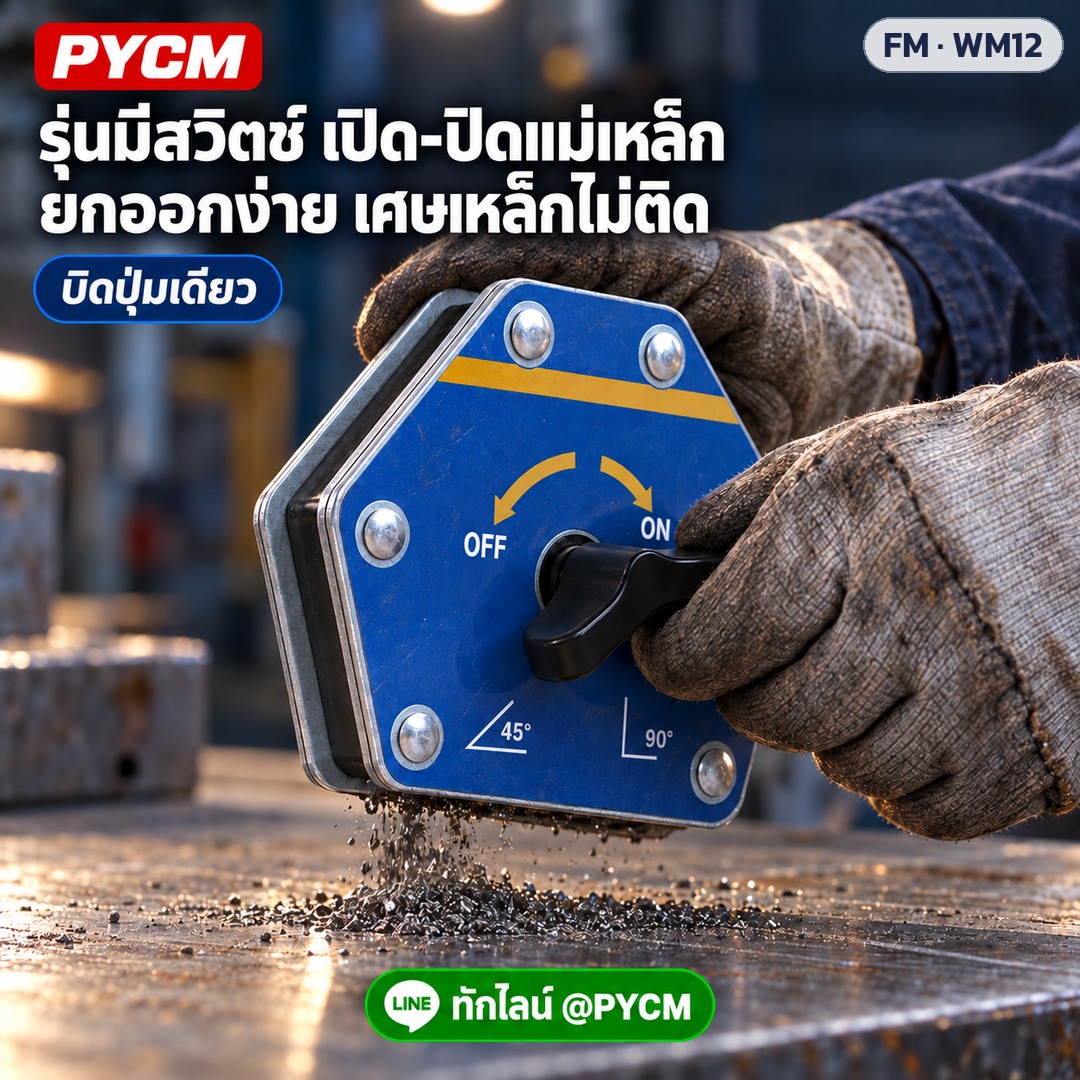

• รุ่นมีสวิตช์ (FM3 / FM4 / WM12) — บิดปุ่มไปที่ OFF ตัดแรงดูด ยกออกง่าย เศษเหล็กที่ติดฐานร่วงเอง

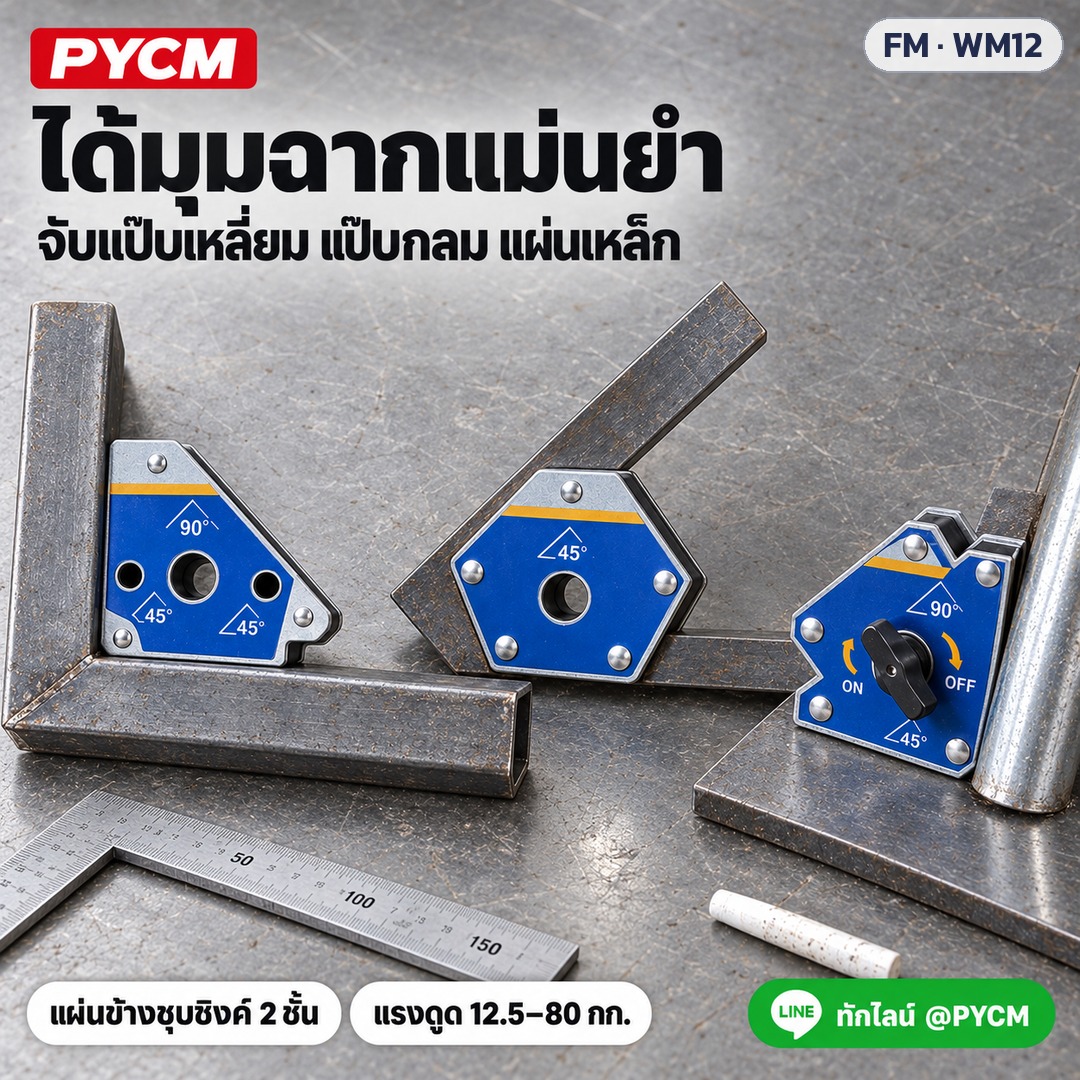

• จับได้หลายแบบ — แป๊บเหลี่ยม แป๊บกลม เหล็กฉาก และแผ่นเหล็ก
• มีหลายขนาด — ตั้งแต่ XS ตัวเล็กพกง่าย ถึง L แรงดูด 75–80 กก. สำหรับชิ้นงานใหญ่

เลือกรุ่นอย่างไร

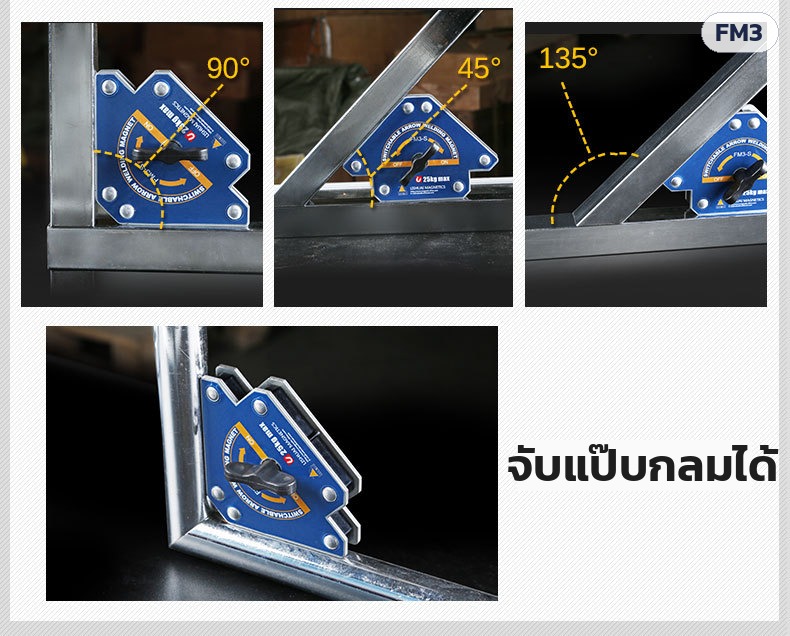

• ทรงลูกศร (FM1 / FM3 / WM12) — งานมุมฉาก 90° และ 45° / 135° เป็นหลัก เช่น กรอบประตู รั้ว ชั้นวาง

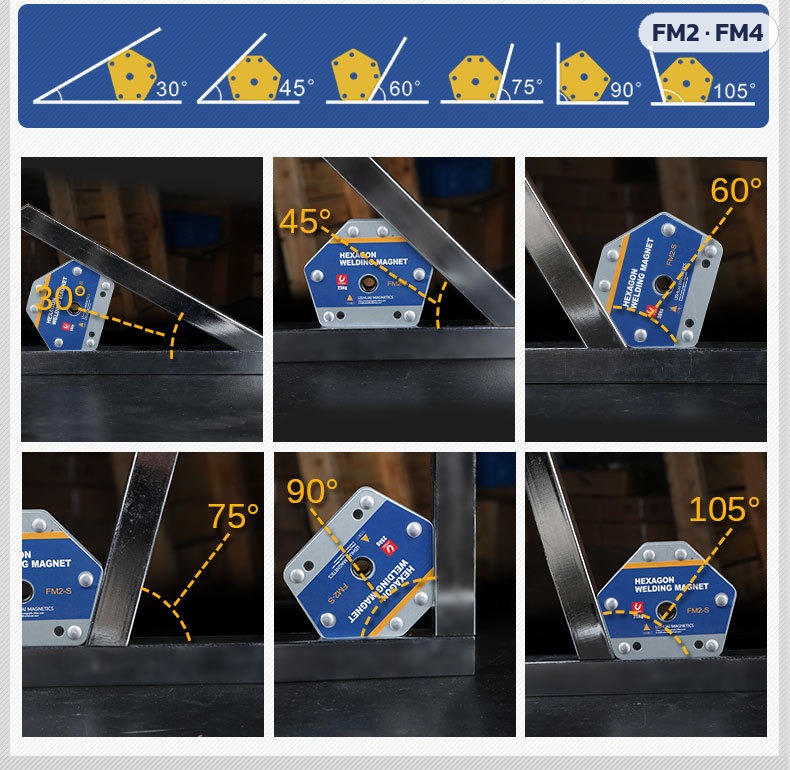

• ทรงหกเหลี่ยม (FM2 / FM4) — ได้ 6 มุม 30°–105° เหมาะงานโครงหลังคา โครงที่มีมุมเอียงหลายแบบ
• รุ่นมีสวิตช์ — งานที่ต้องย้ายแม่เหล็กบ่อย หรือหน้างานมีเศษเหล็กเยอะ บิด OFF แล้วยกออกง่าย
• ขนาด — XS แป๊บเล็ก งานละเอียด · S / M งานแป๊บทั่วไป · L และ WM12-L ชิ้นงานใหญ่ เหล็กหนา

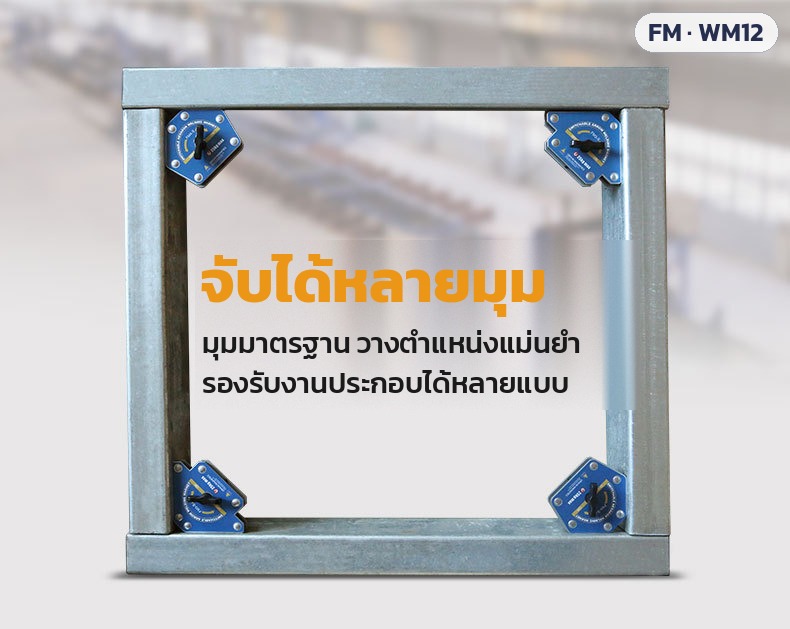

• จำนวน — งานกรอบสี่เหลี่ยมนิยมใช้ 2–4 ตัว ยึดหลายมุมพร้อมกัน

วิธีใช้งาน

1. เช็ดผิวชิ้นงานและผิวแม่เหล็กให้สะอาด ไม่มีเศษเหล็ก สะเก็ดเชื่อม หรือคราบน้ำมัน
2. วางชิ้นงานให้เข้ามุมที่ต้องการก่อน แล้วตั้งแม่เหล็กเข้าที่มุมด้านใน ให้ขอบแม่เหล็กแนบผนังชิ้นงานทั้งสองด้าน
3. รุ่นมีสวิตช์: วางแม่เหล็กตอนปุ่มอยู่ที่ OFF แล้วบิดไปที่ ON ให้สุด
4. ตรวจมุมด้วยฉากอีกครั้ง แล้วเชื่อมแต้มด้านนอก ห่างจากตัวแม่เหล็ก
5. ถอดแม่เหล็กออก (รุ่นสวิตช์บิดไปที่ OFF ก่อน) แล้วจึงเชื่อมเต็มแนว

เหมาะกับ

• ช่างเชื่อม ช่างเหล็ก — งานประตู รั้ว หลังคา โครงเหล็ก ชั้นวาง โต๊ะ ขาตั้ง
• อู่ซ่อม โรงงาน ไลน์ประกอบ — จับยึดชิ้นงานชั่วคราวก่อนเชื่อม เจาะ ทำเครื่องหมาย

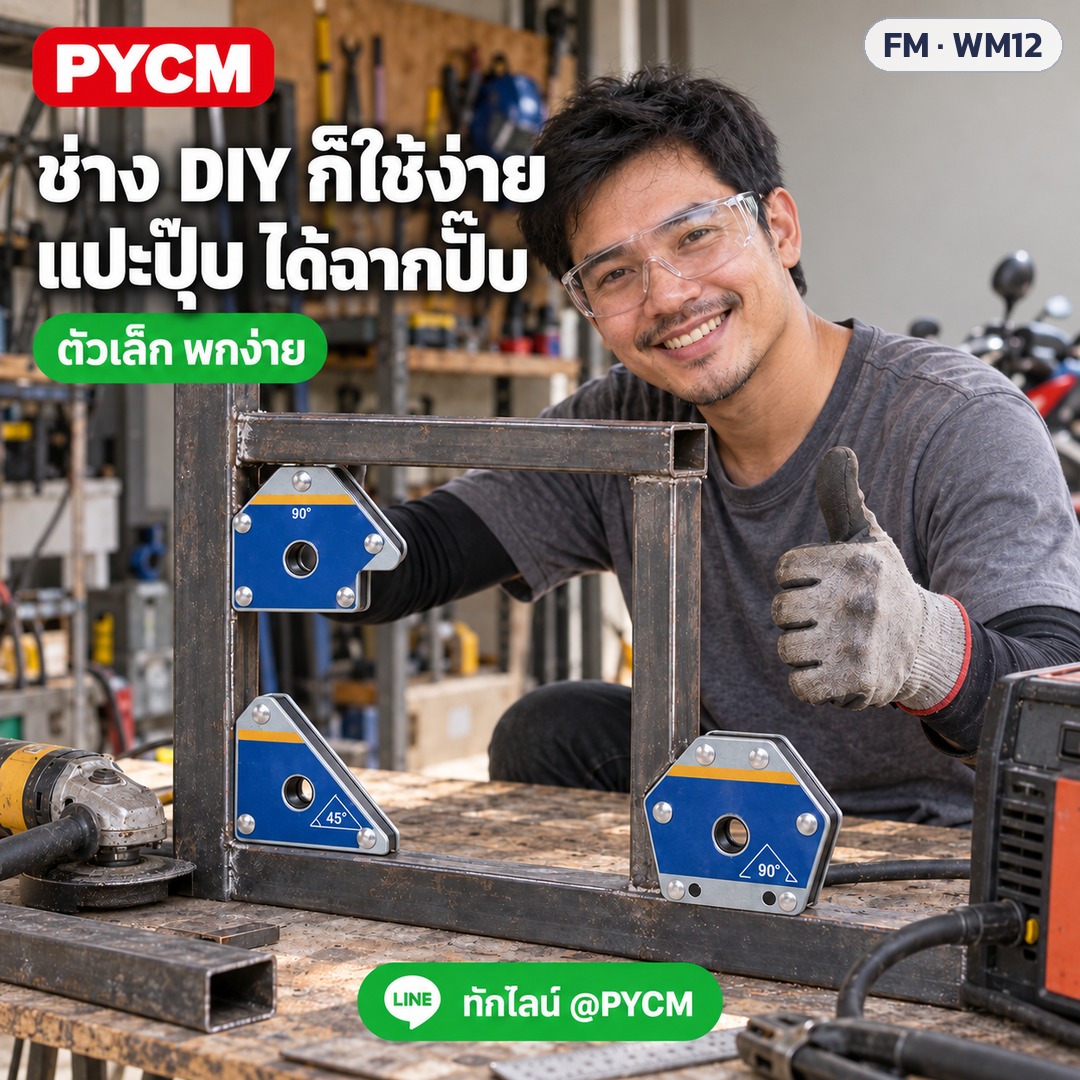

• ช่าง DIY ที่บ้าน — ประกอบชั้นเหล็ก โครงแป๊บเหลี่ยมคนเดียวได้
• ใช้เป็นฉากตรวจมุม 45° / 90° แบบเร็วหน้างาน

ข้อควรระวัง

• แม่เหล็กแรงสูง ระวังนิ้วหนีบระหว่างแม่เหล็กกับชิ้นงาน หรือแม่เหล็กด้วยกัน
• เก็บให้ห่างผู้ใช้เครื่องกระตุ้นหัวใจ บัตรแถบแม่เหล็ก โทรศัพท์ และอุปกรณ์อิเล็กทรอนิกส์
• ห้ามเชื่อมทับตัวแม่เหล็ก · แม่เหล็กใกล้แนวเชื่อมอาจทำให้อาร์กเบี่ยง ให้ขยับออกหรือย้ายสายดิน
• ใช้จับยึดชั่วคราวเท่านั้น ห้ามใช้ยกหรือแขวนของหนัก
• รุ่น WM12 ทนร้อนประมาณ 80°C อย่าวางชิดแนวเชื่อม

คำถามที่พบบ่อย

ควรเลือกรุ่นไหน?
งานแป๊บเล็ก-กลางทั่วไปใช้ขนาด S/M · ชิ้นงานใหญ่หรือเหล็กหนาใช้ L หรือ WM12 · ต้องการถอดเร็ว เศษเหล็กไม่ติด เลือกรุ่นมีสวิตช์ (FM3 / FM4 / WM12)

ทรงลูกศรกับทรงหกเหลี่ยมต่างกันอย่างไร?
ทรงลูกศรได้ 45° / 90° / 135° ทรงหกเหลี่ยมได้ 6 มุม 30°–105° เหมาะงานโครงที่มีมุมเอียงหลายแบบ

จับอะลูมิเนียมหรือสแตนเลสได้ไหม?
แม่เหล็กดูดเฉพาะเหล็กที่แม่เหล็กดูดติด อะลูมิเนียมและสแตนเลสบางชนิดดูดไม่ติด

แรงดูดที่ระบุวัดอย่างไร?
เป็นแรงดึงหลุดสูงสุดบนแผ่นเหล็กหนาผิวเรียบ ชิ้นงานบาง ผิวสนิม/มีสี หรือแป๊บกลม แรงดูดจะลดลง

รุ่น XS ซื้อแยกชิ้นได้ไหม?
รุ่น XS ขายเป็นชุด 2 ชิ้น หรือ 4 ชิ้น

สั่งหลายชิ้น/ขายส่งได้ไหม?
ได้ ทักไลน์ @PYCM หรือโทร 02-114-7416 ต่อ 2

มีคู่มือภาษาไทยไหม?
มี คู่มือการใช้งานฉบับภาษาไทย
